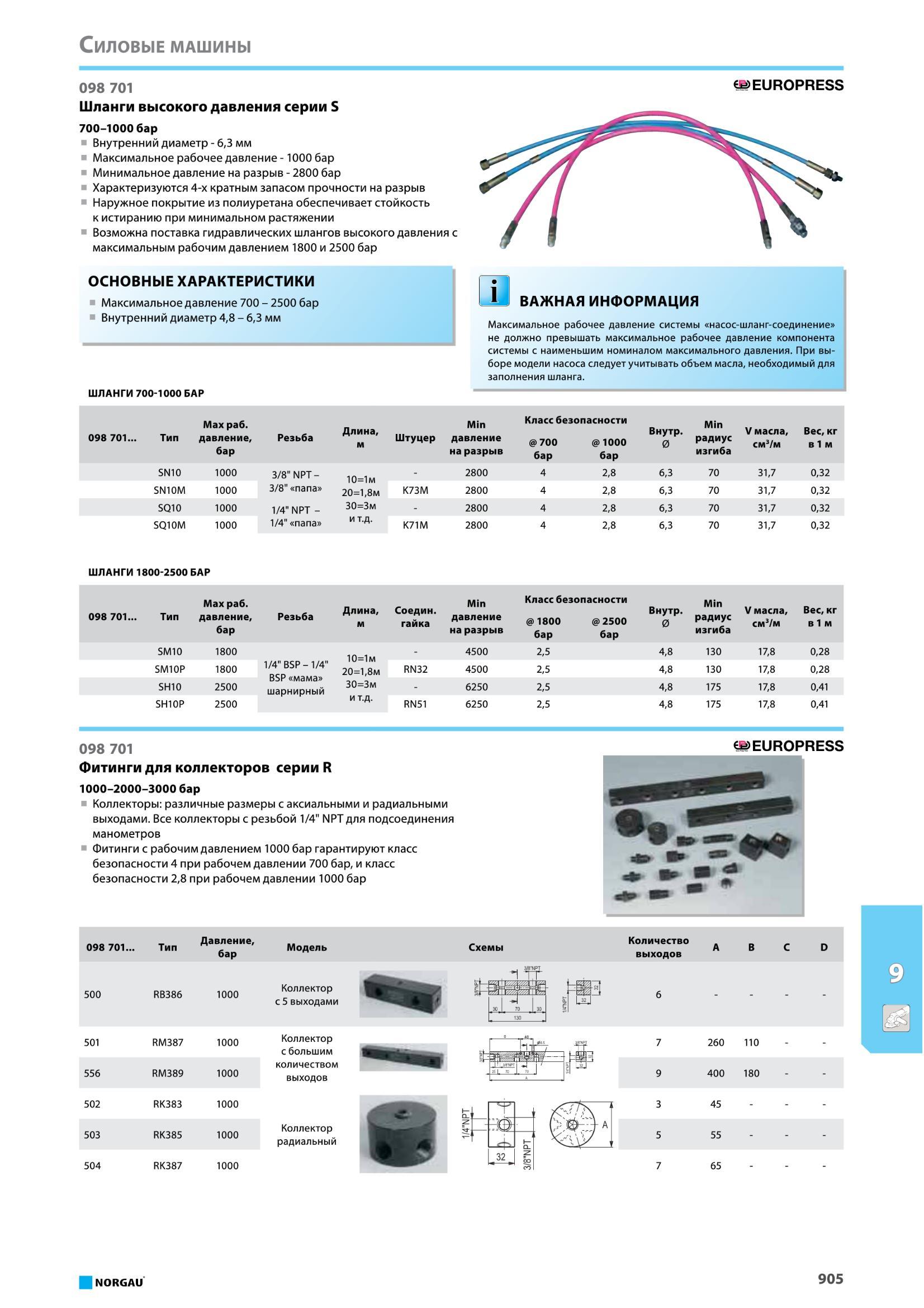

Шланги высокого давления от Norgau серии S 700-1000 бар Внутренний диаметр - 6,3 мм Максимальное рабочее давление - 1000 бар Минимальное давление на разрыв

Шланги высокого давления от Norgau серии S 700-1000 бар Внутренний диаметр - 6,3 мм Максимальное рабочее давление - 1000 бар Минимальное давление на разрыв - 2800 бар Характеризуются 4-х кратным запасом прочности на разрыв Наружное покрытие из полиуретана обеспечивает стойкость к истиранию при минимальном растяжении Возможна поставка гидравлических шлангов высокого давления с максимальным рабочим давлением 1800 и 2500 бар ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Максимальное давление 700 - 2500 бар Внутренний диаметр 4,8-6,3 мм IX) ВАЖНАЯ ИНФОРМАЦИЯ Максимальное рабочее давление системы насос-шланг-соединение не должно превышать максимальное рабочее давление компонента системы с наименьшим номиналом максимального давления. При выборе модели насоса следует учитывать объем масла, необходимый для заполнения шланга. ШЛАНГИ 700-1000 БАР 098 701 Тип Мах раб. давление, бар Резьба Длина, м Штуцер Min давление на разрыв Класс безопасности 700 1000 бар бар Внутр. 0 Min радиус изгиба V масла, см3/м Вес, кг в 1 м SN10 1000 3/8" NPT- 10=1м 20=1,8м - 2800 4 2,8 6,3 70 31,7 0,32 SN10M 1000 3/8” папа К73М 2800 4 2,8 6,3 70 31,7 0,32 SQ10 1000 1/4" NPT - 30=3м - 2800 4 2,8 6,3 70 31,7 0,32 SQ10M 1000 1/4" папа и т.д. К71М 2800 4 2,8 6,3 70 31,7 0,32 ШЛАНГИ 1800-2500 БАР Мах раб. 098 701 Тип давление, бар SM10 1800 SM10P 1800 SH10 2500 Резьба 1/4" BSP-1/4" BSP мама шарнирный SH10P 2500 Длина, м Соедин. гайка Min давление на разрыв Класс безопасности 1800 2500 бар бар Внутр. 0 Min радиус изгиба V масла, см3/м Вес, кг в 1 м 10=1м 20=1,8м - 4500 2,5 4,8 130 17,8 0,28 RN32 4500 2,5 4,8 130 17,8 0,28 30=3м - 6250 2,5 4,8 175 17,8 0,41 ИТ.Д. RN51 6250 2,5 4,8 175 17,8 0,41 098 701 Фитинги для коллекторов серии R 1000-2000-3000 бар Коллекторы различные размеры с аксиальными и радиальными выходами. Все коллекторы с резьбой 1/4" NPT для подсоединения манометров Фитинги с рабочим давлением 1000 бар гарантируют класс безопасности 4 при рабочем давлении 700 бар, и класс безопасности 2,8 при рабочем давлении 1000 бар qaEUROPRESS 098 701 Тип Давление, бар 500 RB386 1000 501 RM387 1000 556 RM389 1000 502 RK383 1000 503 RK385 1000 Модель Коллектор с 5 выходами Коллектор с большим количеством выходов Коллектор радиальный Схемы 504 RK387 1000 Количество выходов А В С D б 7 260 110 9 400 180 3 45 - 5 55 - 65 ee>EUROPRESS NORGAU 905 Силовые машины 098 701
