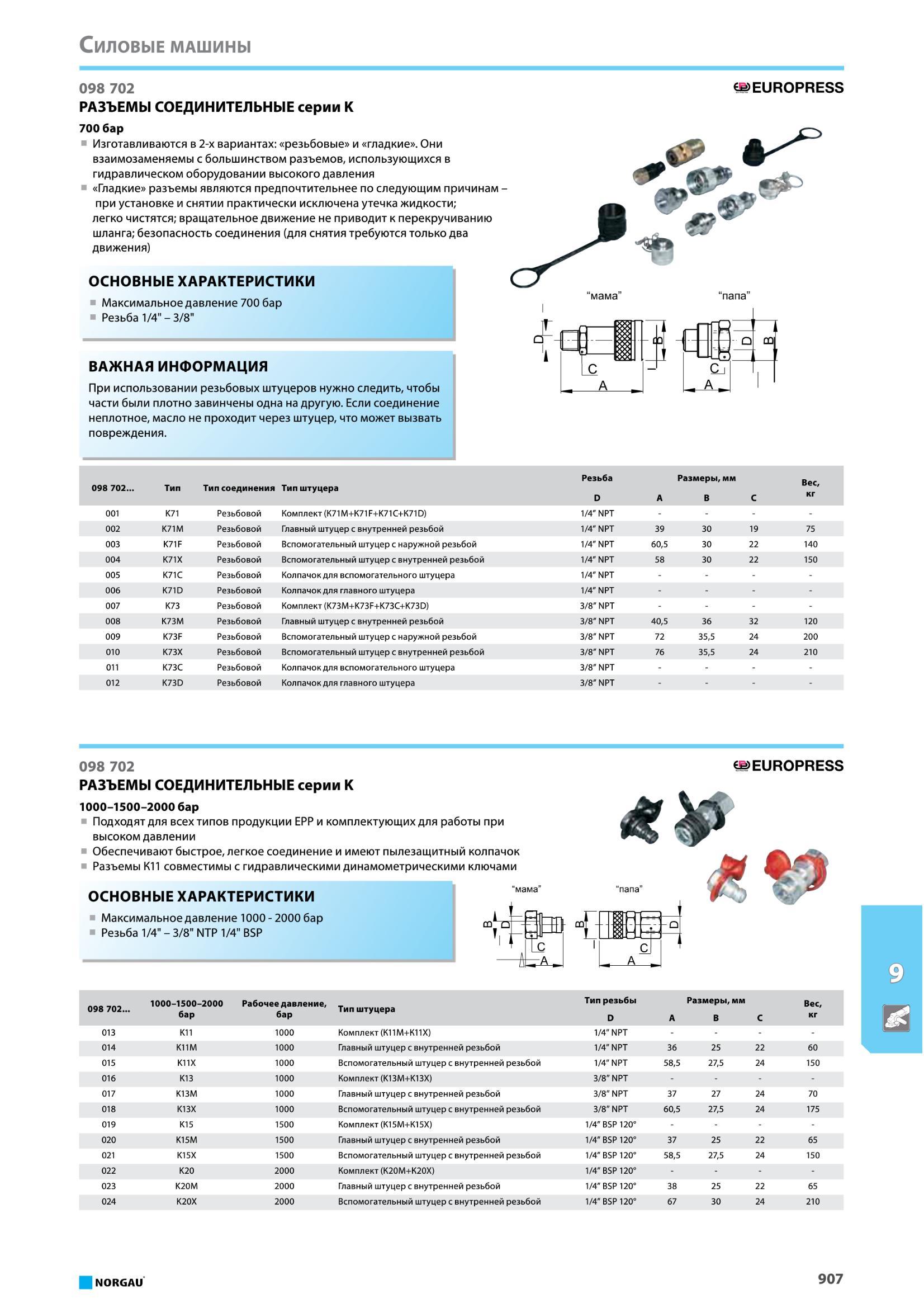

РАЗЪЕМЫ СОЕДИНИТЕЛЬНЫЕ серии К 700 бар Изготавливаются в 2-х вариантах резьбовые и гладкие Они взаимозаменяемы с большинством разъемов, использующихся в гидравлическом оборудовании высокого давления Гладкие разъемы являются предпочтительнее по следующим причинам при установке и снятии практически исключена утечка жидкости легко чистятся вращательное движение не приводит к перекручиванию шланга безопасность соединения (для снятия требуются только два движения) ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Максимальноедавление 700 бар Резьба 1/4" - 3/8” ВАЖНАЯ ИНФОРМАЦИЯ При использовании резьбовых штуцеров нужно следить, чтобы части были плотно завинчены одна на другую. Если соединение неплотное, масло не проходит через штуцер, что может вызвать повреждения. EUROPRESS О i- I Р - о m LJ С А 098 702 Тип Тип соединения Тип штуцера Резьба D А Размеры, мм В с Вес, кг 001 К71 Резьбовой Комплект (K71M+K71F+K71C+K71D) 1/4" NPT 002 К71М Резьбовой Главный штуцер с внутренней резьбой 1/4" NPT 39 30 19 75 003 K71F Резьбовой Вспомогательный штуцер с наружной резьбой 1/4" NPT 60,5 30 22 140 004 К71Х Резьбовой Вспомогательный штуцер с внутренней резьбой 1/4" NPT 58 30 22 150 005 К71С Резьбовой Колпачок для вспомогательного штуцера 1/4" NPT - 006 K71D Резьбовой Колпачок для главного штуцера 1/4" NPT - 007 К73 Резьбовой Комплект (K73M+K73F+K73C+K73D) 3/8" NPT 008 К73М Резьбовой Главный штуцер с внутренней резьбой 3/8' NPT 40,5 36 32 120 009 K73F Резьбовой Вспомогательный штуцер с наружной резьбой 3/8" NPT 72 35,5 24 200 010 K73X Резьбовой Вспомогательный штуцер с внутренней резьбой 3/8" NPT 76 35,5 24 210 011 К73С Резьбовой Колпачок для вспомогательного штуцера 3/8' NPT 012 K73D Резьбовой Колпачок для главного штуцера 3/8" NPT 098 702 РАЗЪЕМЫ СОЕДИНИТЕЛЬНЫЕ серии К 1000-1500-2000 бар Подходят для всех типов продукции ЕРР и комплектующих для работы при высоком давлении Обеспечивают быстрое, легкое соединение и имеют пылезащитный колпачок Разъемы К11 совместимы с гидравлическими динамометрическими ключами ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Максимальноедавление 1000-2000 бар Резьба 1/4" - 3/8" NTP 1/4" BSP > EUROPRESS 098 702 1000-1500-2000 бар Рабочее давление, бар Тип штуцера Тип резьбы D Размеры, мм ABC Вес, кг 013 К11 1000 Комплект (К11М+К11Х) 1/4" NPT - 014 К11М 1000 Главный штуцер с внутренней резьбой 1/4" NPT 36 25 22 60 015 К11Х 1000 Вспомогательный штуцер с внутренней резьбой 1/4" NPT 58,5 27,5 24 150 016 К13 1000 Комплект (К13М+К13Х) 3/8” NPT 017 К13М 1000 Главный штуцер с внутренней резьбой 3/8" NPT 37 27 24 70 018 K13X 1000 Вспомогательный штуцер с внутренней резьбой 3/8" NPT 60,5 27,5 24 175 019 К15 1500 Комплект (K15M+K15X) 1/4" BSP 120° - 020 К15М 1500 Главный штуцер с внутренней резьбой 1/4" BSP 120° 37 25 22 65 021 K15X 1500 Вспомогательный штуцер с внутренней резьбой 1/4" BSP 120° 58,5 27,5 24 150 022 К20 2000 Комплект (K20M+K20X) 1/4" BSP 120° - 023 К20М 2000 Главный штуцер с внутренней резьбой 1/4" BSP 120° 38 25 22 65 024 K20X 2000 Вспомогательный штуцер с внутренней резьбой 1/4" BSP 120° 67 30 24 210 NORGAU 907 Силовые машины 098 702
