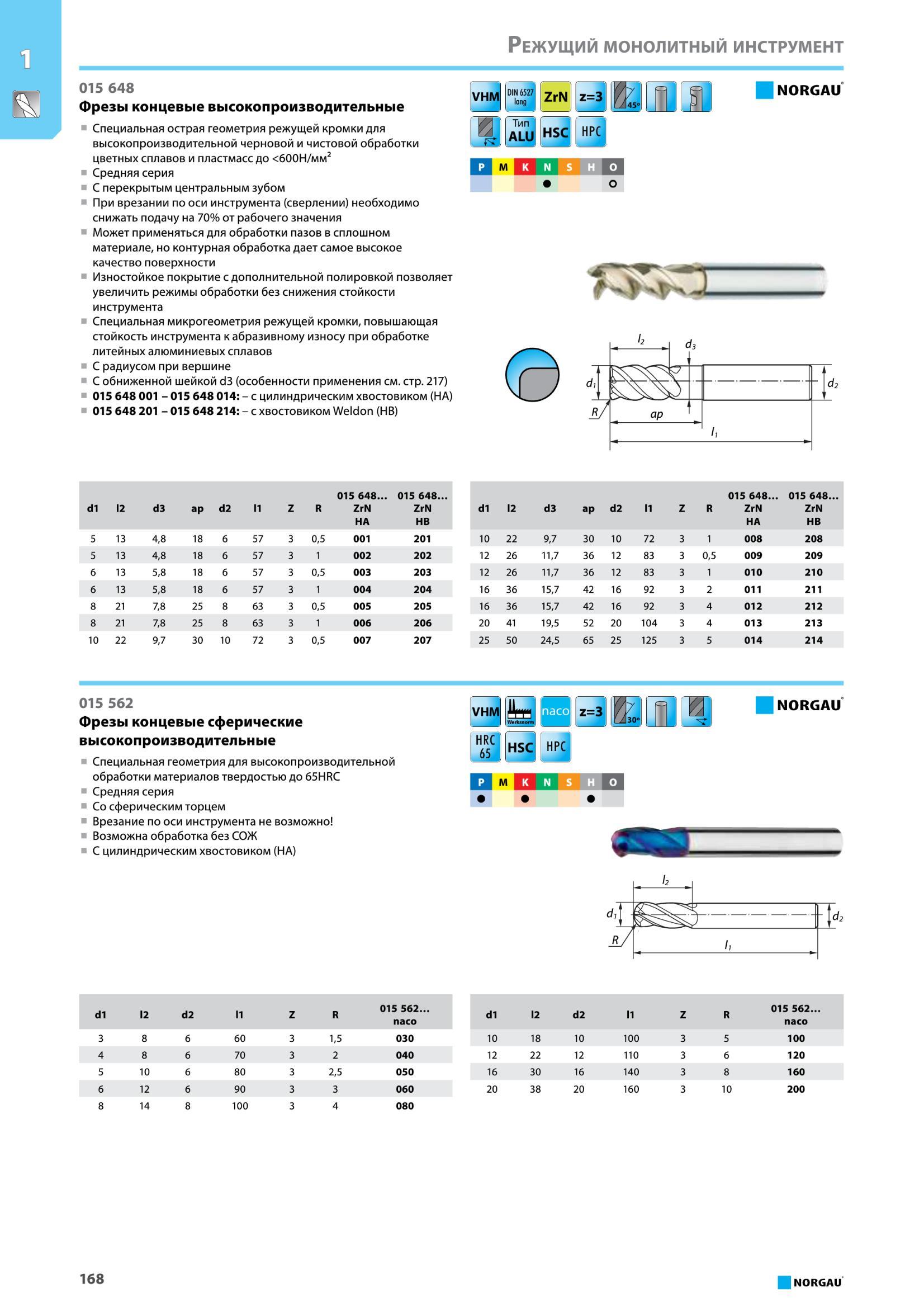

Фрезы концевые высокопроизводительные от Norgau Специальная острая геометрия режущей кромки для высокопроизводительной черновой и чистовой обработки цветных сплавов и пластмасс до <600Н/мм2 Средняя серия С перекрытым центральным зубом При врезании по оси инструмента (сверлении) необходимо снижать подачу на 70% от рабочего значения Может применяться для обработки пазов в сплошном материале, но контурная обработка дает самое высокое качество поверхности Изностойкое покрытие с дополнительной полировкой позволяет увеличить режимы обработки без снижения стойкости инструмента Специальная микрогеометрия режущей кромки, повышающая стойкость инструмента к абразивному износу при обработке литейных алюминиевых сплавов С радиусом при вершине С обниженной шейкой d3 (особенности применения см. стр. 217) 015 648 001 - 015 648 014 - с цилиндрическим хвостовиком (НА) 015 648 201 - 015 648 214 - с хвостовиком Weldon (НВ) NORGAU p M К N S H 0 I о dl 12 d3 ap d2 11 Z R 015 648 ZrN HA 015 648 ZrN HB dl 12 d3 ap d2 11 Z 015 648 R ZrN HA 015 648. ZrN HB 5 13 4,8 18 6 57 3 0,5 001 201 10 22 9,7 30 10 72 3 1 008 208 5 13 4,8 18 6 57 3 1 002 202 6 13 5,8 18 6 57 3 0,5 003 203 6 13 5,8 18 6 57 3 1 004 204 8 21 7,8 25 8 63 3 0,5 005 205 8 21 7,8 25 8 63 3 1 006 206 10 22 9,7 30 10 72 3 0,5 007 207 12 26 11,7 36 12 83 3 0,5 009 209 12 26 11,7 36 12 83 3 1 010 210 16 36 15,7 42 16 92 3 2 011 211 16 36 15,7 42 16 92 3 4 012 212 20 41 19,5 52 20 104 3 4 013 213 25 50 24,5 65 25 125 3 5 014 214 015 562 Фрезы концевые сферические высокопроизводительные Специальная геометрия для высокопроизводительной обработки материалов твердостью до 65HRC Средняя серия Со сферическим торцем Врезание по оси инструмента не возможно Возможна обработка без СОЖ С цилиндрическим хвостовиком (НА) VHM шнрс NORGAU M К N S H 0 I d2 dl 12 d2 11 Z R 015 562 naco dl 12 d2 11 z R 015 562 naco 3 8 6 60 3 1,5 030 10 18 10 100 3 5 100 4 8 6 70 3 2 040 12 22 12 110 3 6 120 5 10 6 80 3 2,5 050 16 30 16 140 3 8 160 6 12 6 90 3 3 060 20 38 20 160 3 10 200 8 14 8 100 3 4 080 168 NORGAU Режущий монолитный инструмент 015 648
