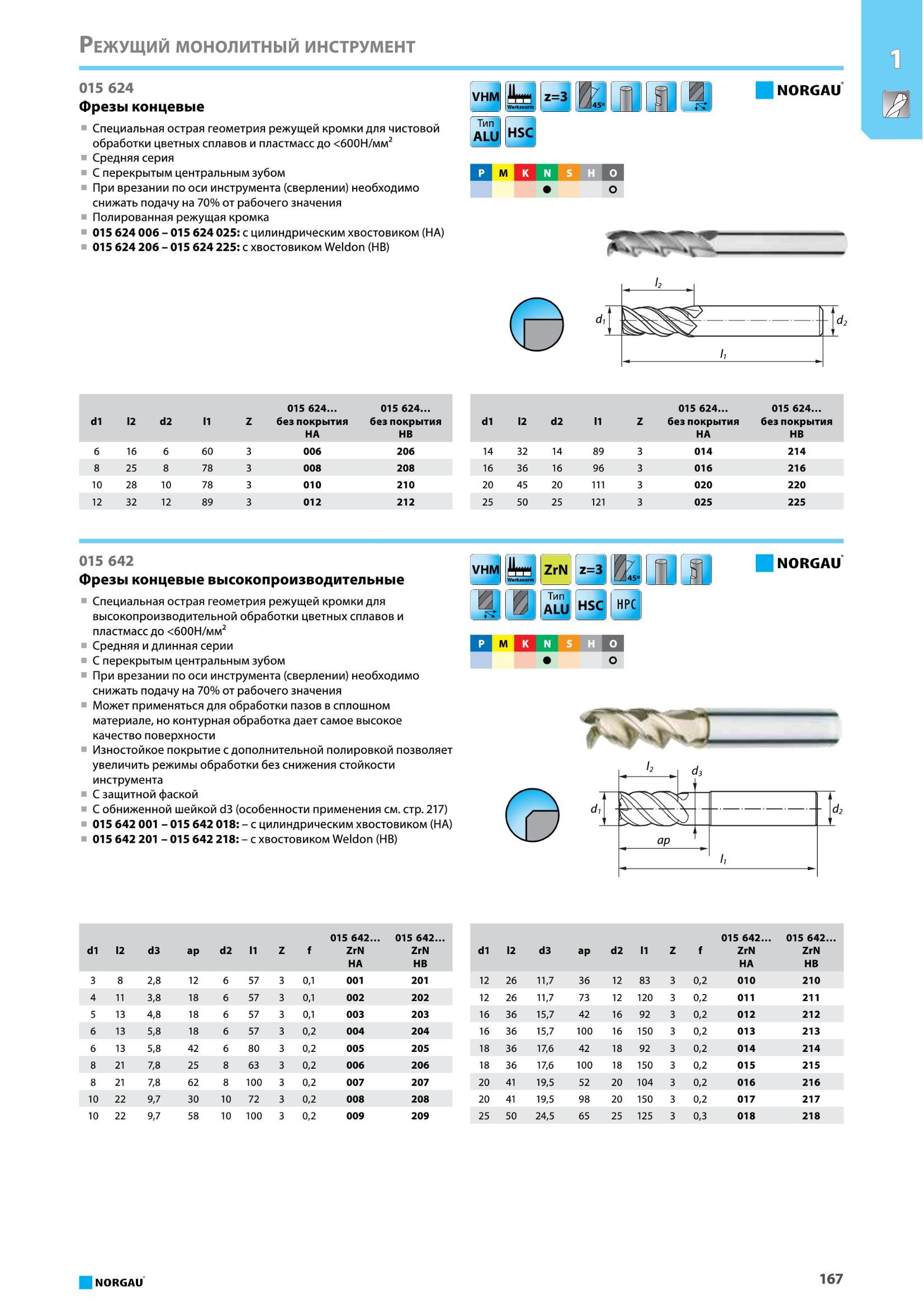

Фрезы концевые от Norgau Специальная острая геометрия режущей кромки для чистовой обработки цветных сплавов и пластмасс до <600Н/мм2 Средняя серия С перекрытым центральным зубом При врезании по оси инструмента (сверлении) необходимо снижать подачу на 70% от рабочего значения Полированная режущая кромка 015 624 006 - 015 624 025 с цилиндрическим хвостовиком (НА) 015 624 206 - 015 624 225 с хвостовиком Weldon (НВ) X > Г -'ft \\i rail Тип ALU HSC NORGAU p M S H 1 о dl 12 d2 11 Z 015 624 без покрытия НА 015 624 без покрытия НВ dl 12 d2 11 Z 015 624 без покрытия НА 015 624 без покрытия НВ 6 16 6 60 3 006 206 14 32 14 89 3 014 214 8 25 8 78 3 008 208 16 36 16 96 3 016 216 10 28 10 78 3 010 210 20 45 20 111 3 020 220 12 32 12 89 3 012 212 25 50 25 121 3 025 225 015 642 Фрезы концевые высокопроизводительные Специальная острая геометрия режущей кромки для высокопроизводительной обработки цветных сплавов и пластмасс до <600Н/мм2 Средняя и длинная серии С перекрытым центральным зубом При врезании по оси инструмента (сверлении) необходимо снижать подачу на 70% от рабочего значения Может применяться для обработки пазов в сплошном материале, но контурная обработка дает самое высокое качество поверхности Изностойкое покрытие с дополнительной полировкой позволяет увеличить режимы обработки без снижения стойкости инструмента С защитной фаской С обниженной шейкой d3 (особенности применения см. стр. 217) 015 642 001 - 015 642 018 - с цилиндрическим хвостовиком (НА) 015 642 201 - 015 642 218 - с хвостовиком Weldon (НВ) Р М К N S о I о NORGAU v\ v dl 12 d3 ар d2 11 Z f 015 642 ZrN HA 015 642 ZrN HB dl 12 d3 ap d2 11 Z f 015 642 ZrN HA 015 642 ZrN HB 3 8 2,8 12 6 57 3 0,1 001 201 12 26 11,7 36 12 83 3 0,2 010 210 4 11 3,8 18 6 57 3 0,1 002 202 12 26 11,7 73 12 120 3 0,2 011 211 5 13 4,8 18 6 57 3 0,1 003 203 16 36 15,7 42 16 92 3 0,2 012 212 6 13 5,8 18 6 57 3 0,2 004 204 16 36 15,7 100 16 150 3 0,2 013 213 6 13 5,8 42 6 80 3 0,2 005 205 18 36 17,6 42 18 92 3 0,2 014 214 8 21 7,8 25 8 63 3 0,2 006 206 18 36 17,6 100 18 150 3 0,2 015 215 8 21 7,8 62 8 100 3 0,2 007 207 20 41 19,5 52 20 104 3 0,2 016 216 10 22 9,7 30 10 72 3 0,2 008 208 20 41 19,5 98 20 150 3 0,2 017 217 10 22 9,7 58 10 100 3 0,2 009 209 25 50 24,5 65 25 125 3 0,3 018 218 NORGAU 167 Режущий монолитный инструмент 015 624
