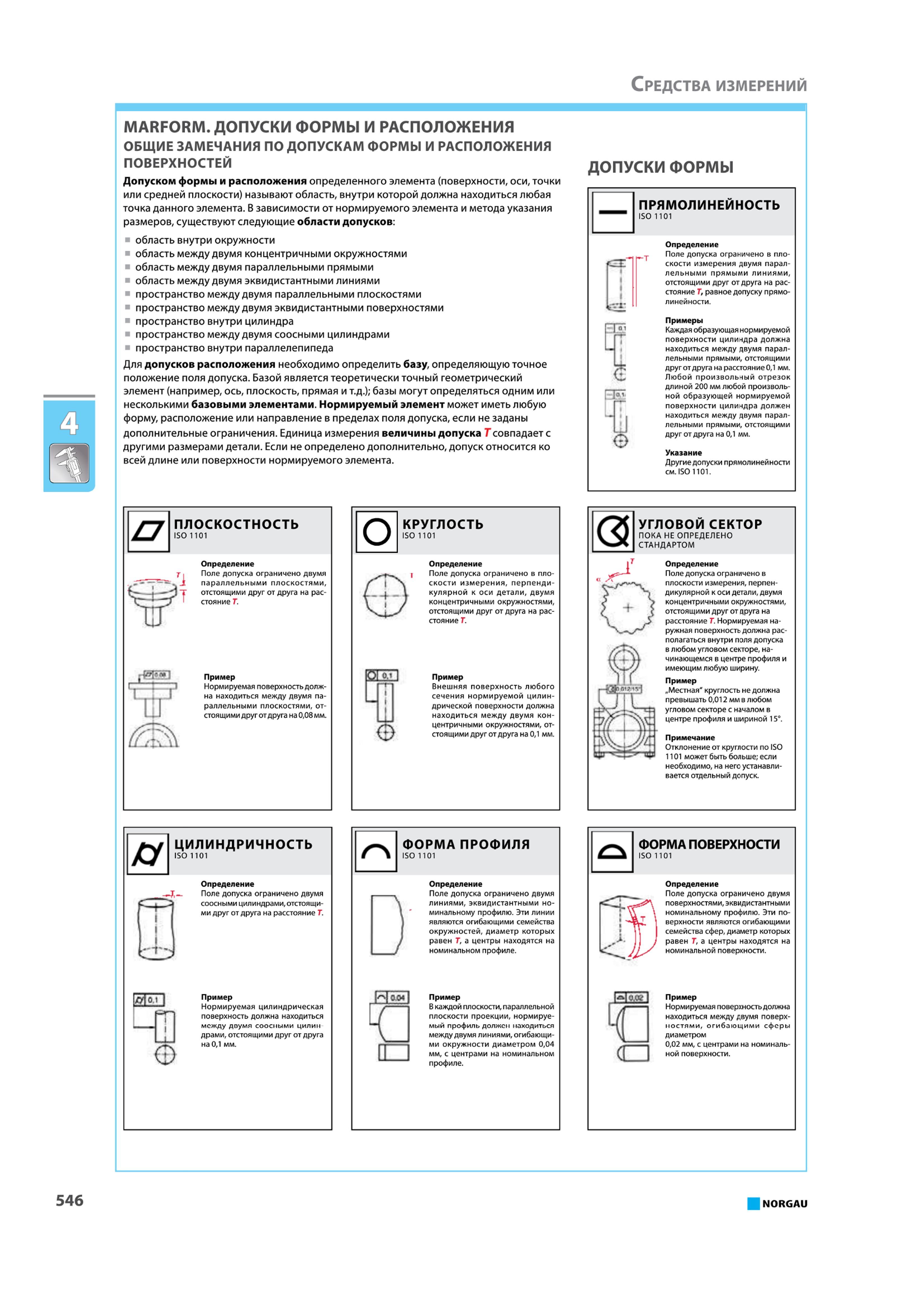

Допуском формы и расположения определенного элемента (поверхности оси точки или средней плоскости) называют …

Допуском формы и расположения определенного элемента (поверхности оси точки или средней плоскости) называют область внутри которой должна находиться любая точка

Допуском формы и расположения определенного элемента (поверхности оси точки или средней плоскости) называют область внутри которой должна находиться любая точка данного элемента. В зависимости от нормируемого элемента и метода указания размеров существуют следующие области допусков область внутри окружности область между двумя концентричными окружностями область между двумя параллельными прямыми область между двумя эквидистантными линиями пространство между двумя параллельными плоскостями пространство между двумя эквидистантными поверхностями пространство внутри цилиндра пространство между двумя соосными цилиндрами пространство внутри параллелепипеда Для допусков расположения необходимо определить базу определяющую точное положение поля допуска. Базой является теоретически точный геометрический элемент (например ось плоскость прямая и т.д.); базы могут определяться одним или несколькими базовыми элементами. Нормируемый элемент может иметь любую форму расположение или направление в пределах поля допуска если не заданы дополнительные ограничения. Единица измерения величины допуска Г совпадает с другими размерами детали. Если не определено дополнительно допуск относится ко всей длине или поверхности нормируемого элемента. ДОПУСКИ ФОРМЫ о ПРЯМОЛИНЕЙНОСТЬ ISO 1101 Определение Поле допуска ограничено в плоскости измерения двумя параллельными прямыми линиями отстоящими друг от друга на расстояние Т равное допуску прямолинейности. Примеры Каждая образующая нормируемой поверхности цилиндра должна находиться между двумя параллельными прямыми отстоящими друг от друга на расстояние 01 мм. Любой произвольный отрезок длиной 200 мм любой произвольной образующей нормируемой поверхности цилиндра должен находиться между двумя параллельными прямыми отстоящими друг от друга на 01 мм. Указание Другие допуски прямолинейности см. ISO 1101. плоскостность ISO 1101 Определение Поле допуска ограничено двумя параллельными плоскостями отстоящими друг от друга на расстояние Т. Пример Нормируемая поверхность должна находиться между двумя параллельными плоскостями отстоящими друг от друга на 008 мм. КРУГЛОСТЬ ISO 1101 Определение Поле допуска ограничено в плоскости измерения перпендикулярной к оси детали двумя концентричными окружностями отстоящими друг от друга на расстояние Г. Пример Внешняя поверхность любого сечения нормируемой цилиндрической поверхности должна находиться между двумя концентричными окружностями отстоящими друг от друга на 0;1 мм. угловой сектор ПОКА НЕ ОПРЕДЕЛЕНО СТАНДАРТОМ Определение Поле допуска ограничено в плоскости измерения перпендикулярной к оси детали двумя концентричными окружностями отстоящими друг от друга на расстояние Т. Нормируемая наружная поверхность должна располагаться внутри пэля допуска в любом угловом/секторе начинающемся в центре профиля и имеющим любую ширину. Пример Местная" круглость не должна превышать 0012 мм в любом угловом/секторе с началом в центре профиля и шириной 15. Примечание Отклонение от круглости по ISO 1101 может быть больше; если необходимо на неге устанавливается отдельный допуск. У ЦИЛИНДРИЧНОСТЬ ISO 1101 -J- 1д1 42 о Определение Поле допуска ограничено двумя соосными цилиндрами отстоящими друг от друга на расстояние Т. Пример Нормируемая цилиндрическая поверхность должна находиться между доумя соосными ЦИЛИН драми отстоящими друг от друга на 01 мм. ФОРМА ПРОФИЛЯ ISO 1101 Определение Поле допуска ограничено двумя линиями эквидистантными номинальному профилю. Эти линии являются огибающими семейства окружностей диаметр которых равен Т а центры находятся на номинальном профиле. и Пример В каждой плоскости параллельной плоскости проекции нормируемый профиль должен находиться между двумя линиями огибающими окружности диаметром 004 мм/с центрами на номинальном профиле. кп ФОРМА ПОВЕРХНОСТИ ISO 1101 Определение Поле допуска ограничено двумя поверхностями эквидистантными номинальному профилю. Эти поверхности являются огибающими семейства сфер диаметр которых равен Т а центры находятся на номинальной поверхности. Пример Нормируемая поверхность должна находиться между вумя поверхностями огибающими сферы диаметром 002 мм/с центрами на номинальной поверхности. 546 NORGAU MARFORM. ДОПУСКИ ФОРМЫ И РАСПОЛОЖЕНИЯ ОБЩИЕ ЗАМЕЧАНИЯ ПО ДОПУСКАМ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ
