ДОПУСКИ РАСПОЛОЖЕНИЯ ПАРАЛЛЕЛЬНОСТЬ ISO 1101 Определение Поле допуска ограничено в плоскости измерения двумя прямыми линиями отстоящими друг от друга на …

ДОПУСКИ РАСПОЛОЖЕНИЯ ПАРАЛЛЕЛЬНОСТЬ ISO 1101 Определение Поле допуска ограничено в плоскости измерения двумя прямыми линиями отстоящими друг от друга на расстоя

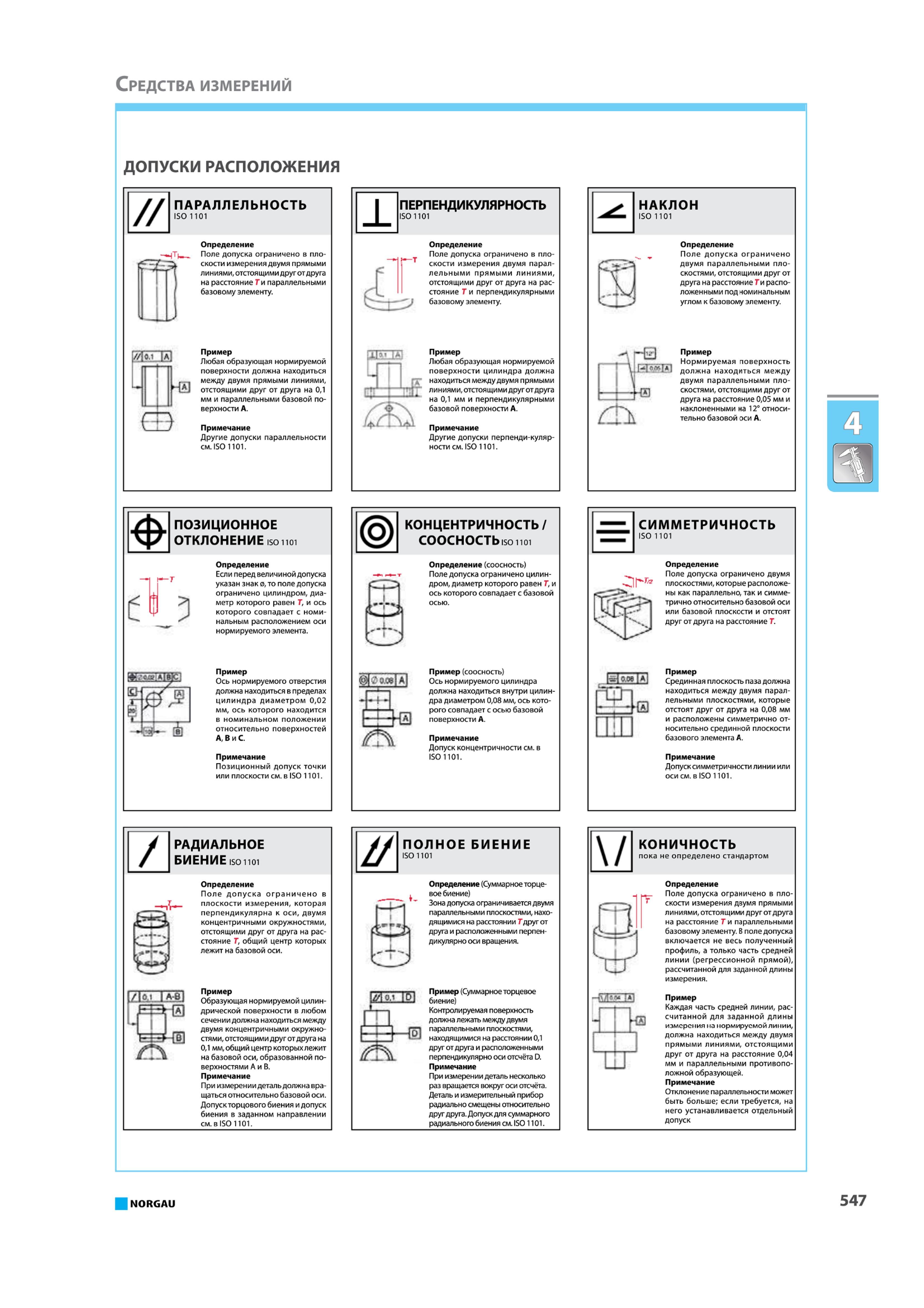

ДОПУСКИ РАСПОЛОЖЕНИЯ ПАРАЛЛЕЛЬНОСТЬ ISO 1101 Определение Поле допуска ограничено в плоскости измерения двумя прямыми линиями отстоящими друг от друга на расстояние Т и параллельными базовому элементу. Пример Любая образующая нормируемой поверхности должна находиться между двумя прямыми линиями отстоящими друг от друга на 01 мм и параллельными базовой поверхности А. Примечание Другие допуски параллельности см. ISO 1101. Ча) L ПЕРПЕНДИКУЛЯРНОСТЬ ISO 1101 ЕП5 г Определение Поле допуска ограничено в плоскости измерения двумя параллельными прямыми линиями отстоящими друг от друга на расстояние Т и перпендикулярными базовому элементу. Пример Любая образующая нормируемой поверхности цилиндра должна находиться между двумя прямыми линиями отстоящими друг от друга на 01 мм и перпендикулярными базовой поверхности А. Примечание Другие допуски перпенди-куляр-ности см. ISO 1101. НАКЛОН ISO 1101 Определение Поле допуска ограничено двумя параллепьными плоскостями отстоящими друг от друга на расстояние Ти расположенными под номинальным углом к базовому элементу. гЕ -Г И Пример Нормируемая поверхность должна находиться между двумя параллепьными плоскостями отстоящими друг от друга на расстояние 005 мм и наклоненными на 12 относительно базовой оси А. О ПОЗИЦИОННОЕ ОТКЛОНЕНИЕ ISO 1101 Определение Если перед величиной допуска указан знак о то поле допуска ограничено цилиндром диаметр которого равен Т и ось которого совпадает с номинальным расположением оси нормируемого элемента. Пример Ось нормируемого отверстия должна находиться в пределах цилиндра диаметром 002 мм ось которого находится в номинальном положении относительно поверхностей А В и С. Примечание Позиционный допуск точки или плоскости см. в ISO 1101. 0.0 А КОНЦЕНТРИЧНОСТЬ COOCHOCTbisonoi Определение (соосность) Поле допуска ограничено цилиндром диаметр которого равен Т и ось которого совпадает с базовой Пример (соосность) Ось нормируемого цилиндра должна находиться внутри цилиндра диаметром 008 мм ось которого совпадает с осью базовой поверхности А. Примечание Допуск концентричности см.в ISO 1101. СИММЕТРИЧНОСТЬ ISO 1101 Мм 1 1 Шт Определение Поле допуска ограничено двумя плоскостями которые расположены как параллельно так и симметрично относительно базовой оси или базовой плоскости и отстоят друг от друга на расстояние Т. Пример Срединная плоскость паза должна находиться между двумя параллельными плоскостями которые отстоят друг от друга на 008 мм и расположены симметрично относительно срединной плоскости базового элемента А. Примечание Допуск симметричности линии или оси см. в ISO 1101. РАДИАЛЬНОЕ БИЕНИЕ ISO 1101 -7г Определение Поле допуска ограничено в плоскости измерения которая перпендикулярна к оси двумя концентричными окружностями отстоящими друг от друга на расстояние Т общий центр которых лежит на базовой оси. Пример Образующая нормируемой цилиндрической поверхности в любом/сечении должна находиться между двумя концентричными окружностями отстоящими друг от друга на 01 мм/общий центр которых лежит на базовой оси образованной поверхностями А и В. Примечание При измерении деталь должна вращаться относительно базовой оси. Допуск торцового биения и допуск биения в заданном направлении см. в ISO 1101. ПОЛНОЕ БИЕНИЕ ISO 1101 Определение (Суммарное торцевое биение) Зона допуска ограничивается двумя параллельными плоскостями находящимися на расстоянии Г друг от друга и расположенными перпендикулярно оси вращения. Пример (Суммарное торцевое биение) Контролируемая поверхность должна лежать между двумя параллельными плоскостями находящимися на расстоянии 01 друг от друга и расположенными перпендикулярно оси отсчёта D. Примечание При измерении деталь несколько раз вращается вокруг оси отсчёта. Деталь и измерительный прибор радиально смещены относительно друг друга. Допуск для суммарного радиального биения см. IS01101. Ш ЧЭ иг коничность пока не определено стандартом Определение Поле допуска ограничено в плоскости измерения двумя прямыми линиями отстоящими друг от друга на расстояние Т и параллельными базовому элементу. В поле допуска включается не весь полученный профиль а только часть средней линии (регрессионной прямой) рассчитанной для заданной длины измерения. Пример Каждая часть средней линии рассчитанной для заданной длины измерения па нормируемой лимии должна находиться между двумя прямыми линиями отстоящими друг от друга на расстояние 004 мм и параллельными противоположной образующей. Примечание Отклонение параллельности может быть больше; если требуется на него устанавливается отдельный допуск в NORGAU 547
