78 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.78

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 78 0078 Lab2u

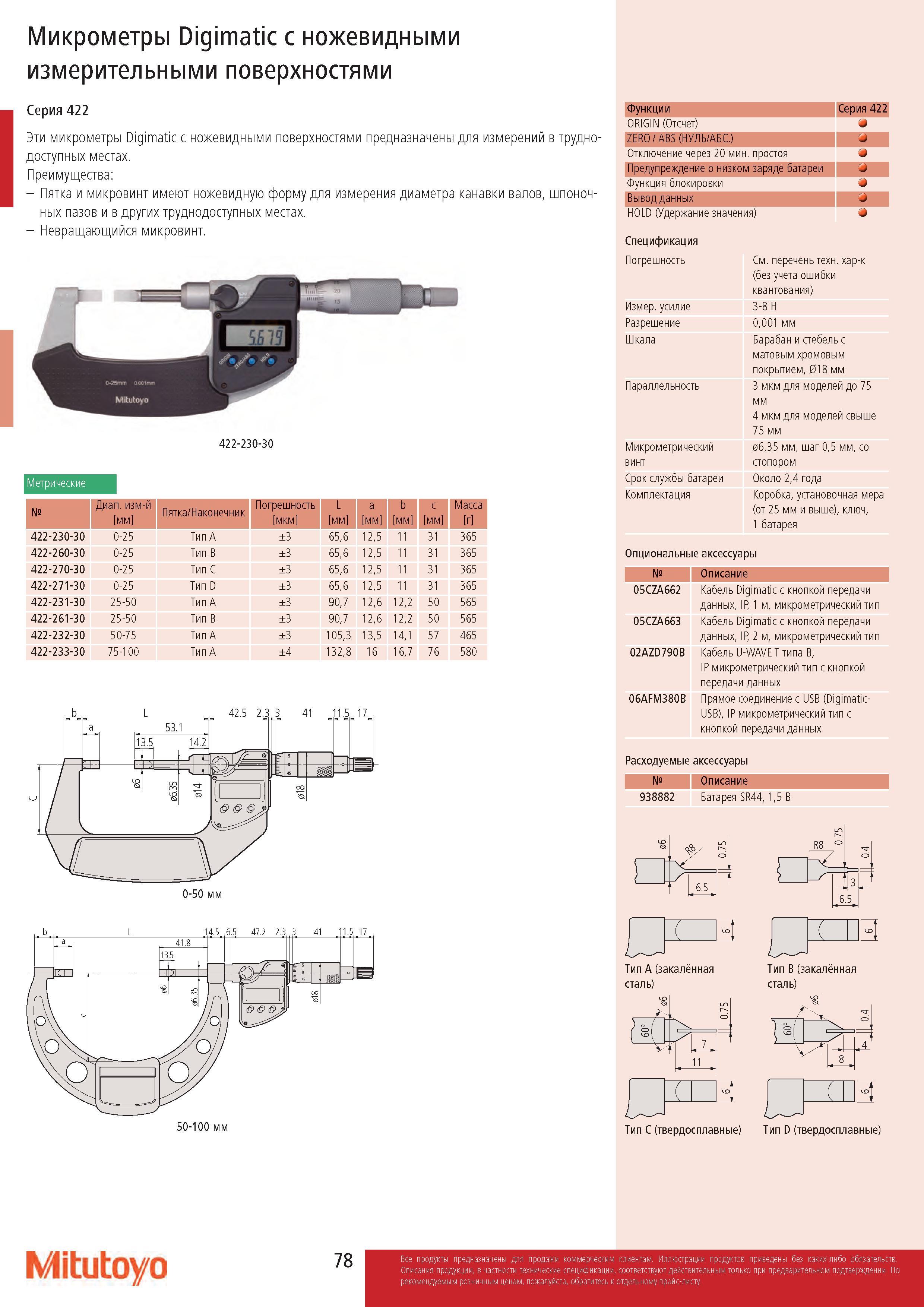

Микрометры Digimatic с ножевидными измерительными поверхностями Серия 422 Эти микрометры Digimatic с ножевидными поверхностями предназначены для измерений в труднодоступных местах. Преимущества: - Пятка и микровинт имеют ножевидную форму для измерения диаметра канавки валов, шпоночных пазов и в других труднодоступных местах. - Невращающийся микровинт. 422-230-30 Метрические № Диапазон измерений мм Пятка/Наконечник Погрешность мкм L мм a мм b мм c мм Масса г 422-230-30 0-25 Тип А ±3 65,6 12,5 11 31 365 422-260-30 0-25 Тип В ±3 65,6 12,5 11 31 365 422-270-30 0-25 Тип C ±3 65,6 12,5 11 31 365 422-271-30 0-25 Тип D ±3 65,6 12,5 11 31 365 422-231-30 25-50 Тип А ±3 90,7 12,6 12,2 50 565 422-261-30 25-50 Тип В ±3 90,7 12,6 12,2 50 565 422-232-30 50-75 Тип А ±3 105,3 13,5 14,1 57 465 422-233-30 75-100 Тип А ±4 132,8 16 16,7 76 580 Функции Серия 422 ORIGIN (Отсчет) ZERO / ABS (НУЛЬ/АБС.) Отключение через 20 мин. простоя Предупреждение о низком заряде батареи Функция блокировки Вывод данных HOLD (Удержание значения) Спецификация Погрешность Измерительное усилие Разрешение Шкала Параллельность Микрометрический винт Срок службы батареи Комплектация См. перечень технических характеристик (без учета ошибки квантования) 3-8 Н 0,001 мм Барабан и стебель с матовым хромовым покрытием, 018 мм 3 мкм для моделей до 75 мм 4 мкм для моделей свыше 75 мм 06,35 мм, шаг 0,5 мм, со стопором Около 2,4 года Коробка, установочная мера (от 25 мм и выше), ключ, 1 батарея Опциональные аксессуары № Описание 05CZA662 Кабель Digimatic с кнопкой передачи данных, IP, 1 м, микрометрический тип 05CZA663 Кабель Digimatic с кнопкой передачи данных, IP, 2 м, микрометрический тип 02AZD790B Кабель U-WAVE T типа B, IP микрометрический тип с кнопкой передачи данных 06AFM380B Прямое соединение с USB (Digimatic-USB), IP микрометрический тип с кнопкой передачи данных Расходуемые аксессуары № Описание 938882 Батарея SR44, 1,5 В л г 0.75 . 31 3 6.5 Тип A (закалённая сталь) Тип B (закалённая сталь) И' Тип С (твердосплавные) Тип D (твердосплавные) 7 Mitutoyo 78
