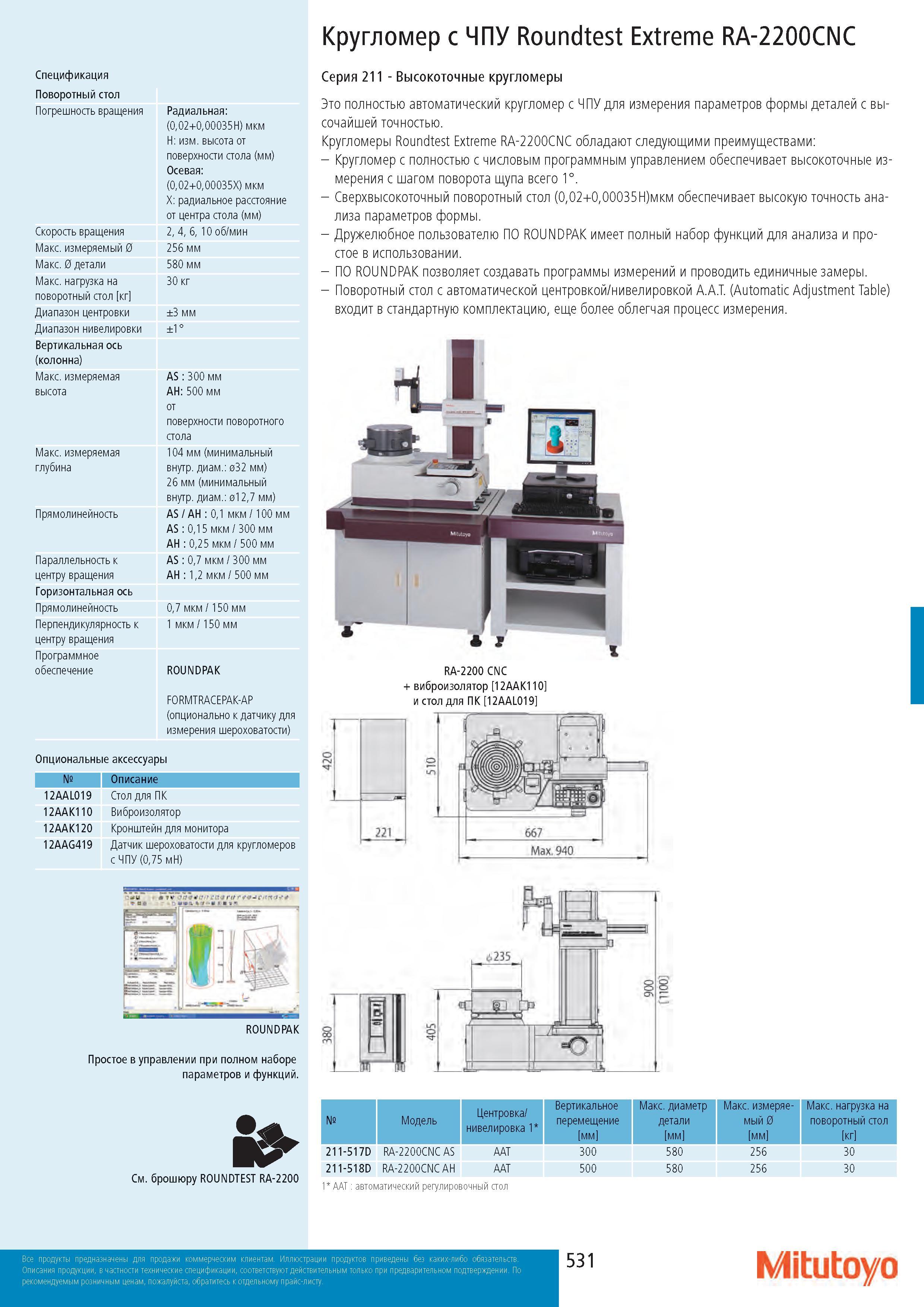

Кругломер с ЧПУ Roundtest Extreme RA-2200CNC Спецификация Поворотный стол Погрешность вращения Скорость вращения Макс. измеряемый 0 Макс. 0 детали Макс. нагрузка на поворотный стол кг Диапазон центровки Диапазон нивелировки Вертикальная ось (колонна) Макс. измеряемая высота Макс. измеряемая глубина Прямолинейность Параллельность к центру вращения Горизонтальная ось Прямолинейность Перпендикулярность к центру вращения Программное обеспечение Радиальная: (0,02+0,00035H) мкм H: изм. высота от поверхности стола (мм) Осевая: (0,02+0,00035X) мкм X: радиальное расстояние от центра стола (мм) 2, 4, 6, 10 об/мин 256 мм 580 мм 30 кг ±3 мм ±1° AS : 300 мм AH: 500 мм от поверхности поворотного стола 104 мм (минимальный внутр. диам.: 032 мм) 26 мм (минимальный внутр. диам.: 012,7 мм) AS / AH : 0,1 мкм / 100 мм AS : 0,15 мкм / 300 мм AH : 0,25 мкм / 500 мм AS : 0,7 мкм / 300 мм AH : 1,2 мкм / 500 мм 0,7 мкм / 150 мм 1 мкм / 150 мм ROUNDPAK FORMTRACEPAK-AP (опционально к датчику для измерения шероховатости) Опциональные аксессуары № Описание 12AAL019 Стол для ПК 12AAK110 Виброизолятор 12AAK120 Кронштейн для монитора 12AAG419 Датчик шероховатости для кругломеров с ЧПУ (0,75 мН) Серия 211 - Высокоточные кругломеры Это полностью автоматический кругломер с ЧПУ для измерения параметров формы деталей с высочайшей точностью. Кругломеры Roundtest Extreme RA-2200CNC обладают следующими преимуществами: - Кругломер с полностью с числовым программным управлением обеспечивает высокоточные измерения с шагом поворота щупа всего 1°. - Сверхвысокоточный поворотный стол (0,02+0,00035Н)мкм обеспечивает высокую точность анализа параметров формы. - Дружелюбное пользователю ПО ROUNDPAK имеет полный набор функций для анализа и простое в использовании. - ПО ROUNDPAK позволяет создавать программы измерений и проводить единичные замеры. - Поворотный стол с автоматической центровкой/нивелировкой A.A.T. (Automatic Adjustment Table) входит в стандартную комплектацию, еще более облегчая процесс измерения. А I RA-2200 CNC + виброизолятор 12AAK110 и стол для ПК 12AAL019 221 ROUNDPAK Простое в управлении при полном наборе параметров и функций. См. брошюру ROUNDTEST RA-2200 № Модель Центровка/ нивелировка 1 Вертикальное перемещение мм Макс. диаметр детали мм Макс. измеряемый 0 мм Макс. нагрузка на поворотный стол кг 211-517D RA-2200CNC AS AAT 300 580 256 30 211-518D RA-2200CNC AH AAT 500 580 256 30 AAT : автоматический регулировочный стол 531 Mitutoyo
