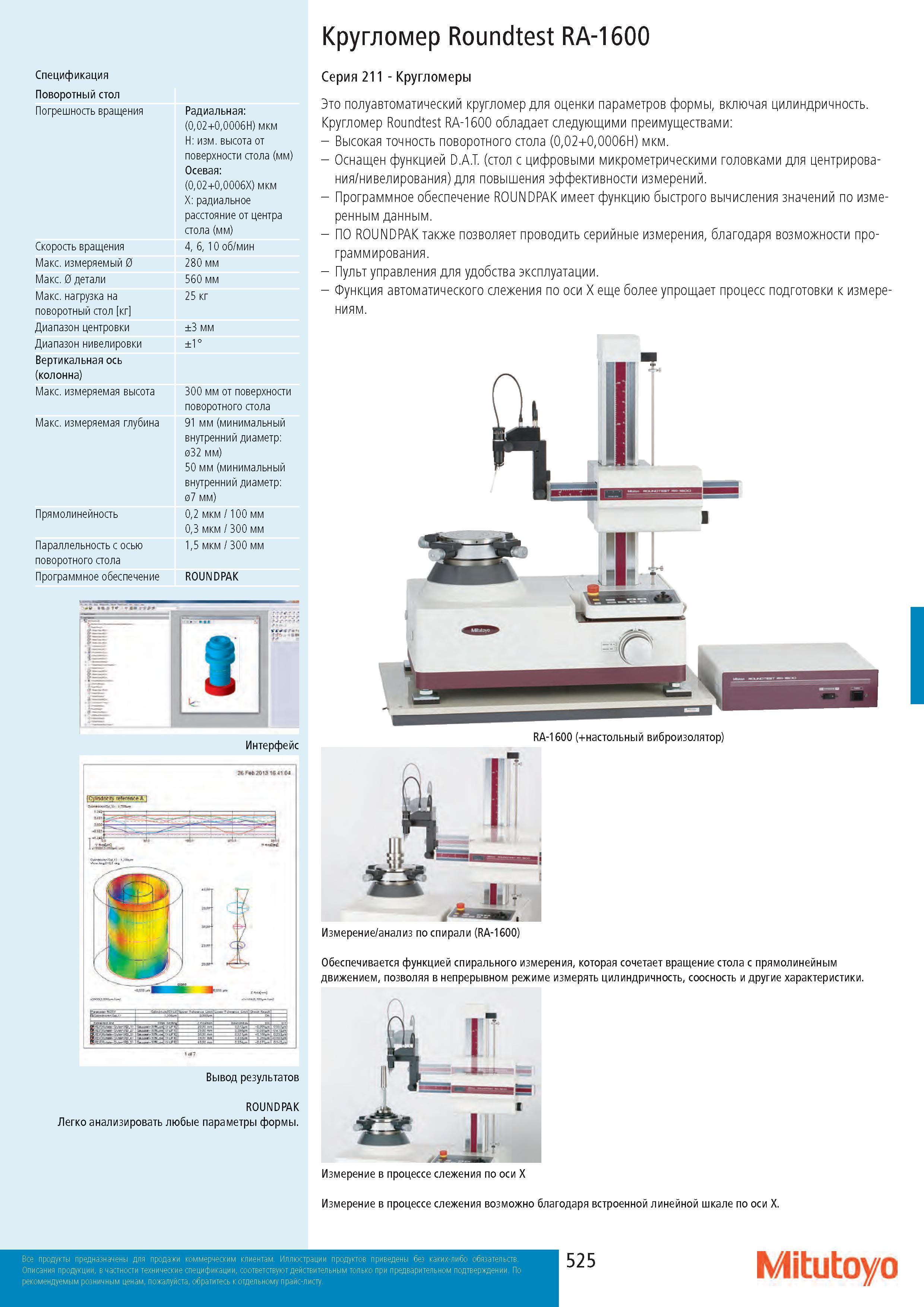

Кругломер Roundtest RA-1600 Спецификация Поворотный стол Погрешность вращения Скорость вращения Макс. измеряемый 0 Макс. 0 детали Макс. нагрузка на поворотный стол кг Диапазон центровки Диапазон нивелировки Вертикальная ось (колонна) Макс. измеряемая высота Макс. измеряемая глубина Прямолинейность Параллельность с осью поворотного стола Программное обеспечение Радиальная: (0,02+0,0006H) мкм H: изм. высота от поверхности стола (мм) Осевая: (0,02+0,0006X) мкм X: радиальное расстояние от центра стола (мм) 4, 6, 10 об/мин 280 мм 560 мм 25 кг ±3 мм ±1° 300 мм от поверхности поворотного стола 91 мм (минимальный внутренний диаметр: 032 мм) 50 мм (минимальный внутренний диаметр: 07 мм) 0,2 мкм / 100 мм 0,3 мкм / 300 мм 1,5 мкм / 300 мм ROUNDPAK Вывод результатов ROUNDPAK Легко анализировать любые параметры формы. Серия 211 - Кругломеры Это полуавтоматический кругломер для оценки параметров формы, включая цилиндричность. Кругломер Roundtest RA-1600 обладает следующими преимуществами: - Высокая точность поворотного стола (0,02+0,0006H) мкм. - Оснащен функцией D.A.T. (стол с цифровыми микрометрическими головками для центрирования/нивелирования) для повышения эффективности измерений. - Программное обеспечение ROUNDPAK имеет функцию быстрого вычисления значений по измеренным данным. - ПО ROUNDPAK также позволяет проводить серийные измерения, благодаря возможности программирования. - Пульт управления для удобства эксплуатации. - Функция автоматического слежения по оси Х еще более упрощает процесс подготовки к измерениям. RA-1600 (+настольный виброизолятор) . ill Измерение/анализ по спирали (RA-1600) Обеспечивается функцией спирального измерения, которая сочетает вращение стола с прямолинейным движением, позволяя в непрерывном режиме измерять цилиндричность, соосность и другие характеристики. Измерение в процессе слежения по оси X Измерение в процессе слежения возможно благодаря встроенной линейной шкале по оси X. 525 Mitutoyo
