500 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.500

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 500 0500 Lab2u

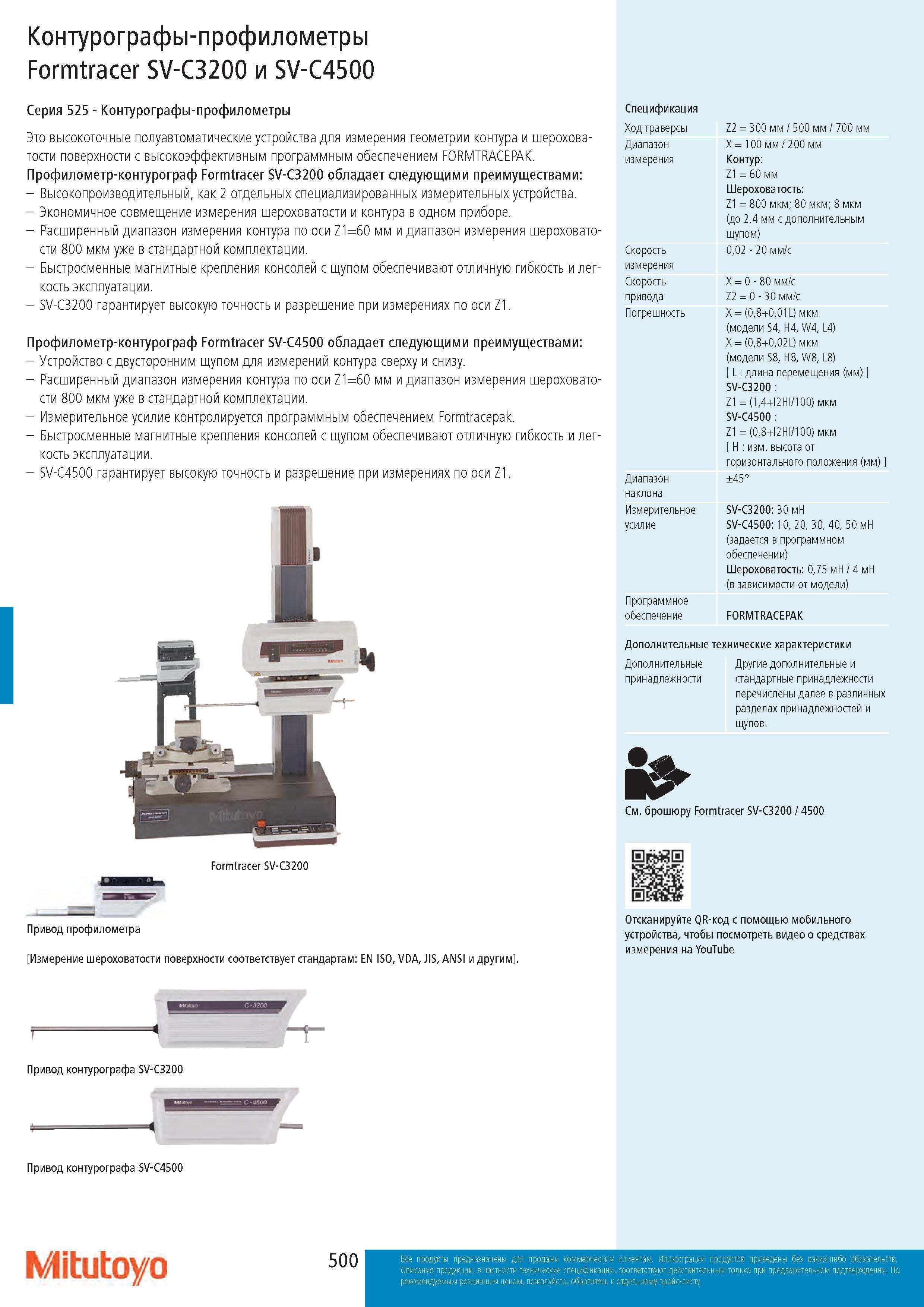

Контурографы-профилометры Formtracer SV-C3200 и SV-C4500 Серия 525 - Контурографы-профилометры Это высокоточные полуавтоматические устройства для измерения геометрии контура и шероховатости поверхности с высокоэффективным программным обеспечением FORMTRACEPAK. Профилометр-контурограф Formtracer SV-C3200 обладает следующими преимуществами: - Высокопроизводительный, как 2 отдельных специализированных измерительных устройства. - Экономичное совмещение измерения шероховатости и контура в одном приборе. - Расширенный диапазон измерения контура по оси Z1=60 мм и диапазон измерения шероховатости 800 мкм уже в стандартной комплектации. - Быстросменные магнитные крепления консолей с щупом обеспечивают отличную гибкость и легкость эксплуатации. - SV-C3200 гарантирует высокую точность и разрешение при измерениях по оси Z1. Профилометр-контурограф Formtracer SV-C4500 обладает следующими преимуществами: - Устройство с двусторонним щупом для измерений контура сверху и снизу. - Расширенный диапазон измерения контура по оси Z1=60 мм и диапазон измерения шероховатости 800 мкм уже в стандартной комплектации. - Измерительное усилие контролируется программным обеспечением Formtracepak. - Быстросменные магнитные крепления консолей с щупом обеспечивают отличную гибкость и легкость эксплуатации. - SV-C4500 гарантирует высокую точность и разрешение при измерениях по оси Z1. Привод профилометра Измерение шероховатости поверхности соответствует стандартам: EN ISO, VDA, JIS, ANSI и другим . Привод контурографа SV-C3200 Привод контурографа SV-C4500 Mitutoyo Спецификация Ход траверсы Диапазон измерения Скорость измерения Скорость привода Погрешность Диапазон наклона Измерительное усилие Программное обеспечение Z2 = 300 мм / 500 мм / 700 мм X = 100 мм / 200 мм Контур: Z1 = 60 мм Шероховатость: Z1 = 800 мкм; 80 мкм; 8 мкм (до 2,4 мм с дополнительным щупом) 0,02 - 20 мм/с X = 0 - 80 мм/с Z2 = 0 - 30 мм/с X = (0,8+0,01L) мкм (модели S4, H4, W4, L4) X = (0,8+0,02L) мкм (модели S8, H8, W8, L8) L : длина перемещения (мм) SV-C3200 : Z1 = (1,4+I2HI/100) мкм SV-C4500 : Z1 = (0,8+I2HI/100) мкм H : изм. высота от горизонтального положения (мм) ±45° SV-C3200: 30 мН SV-C4500: 10, 20, 30, 40, 50 мН (задается в программном обеспечении) Шероховатость: 0,75 мН / 4 мН (в зависимости от модели) FORMTRACEPAK Дополнительные технические характеристики Дополнительные принадлежности Другие дополнительные и стандартные принадлежности перечислены далее в различных разделах принадлежностей и щупов. См. брошюру Formtracer SV-C3200 / 4500 Отсканируйте QR-код с помощью мобильного устройства, чтобы посмотреть видео о средствах измерения на YouTube
