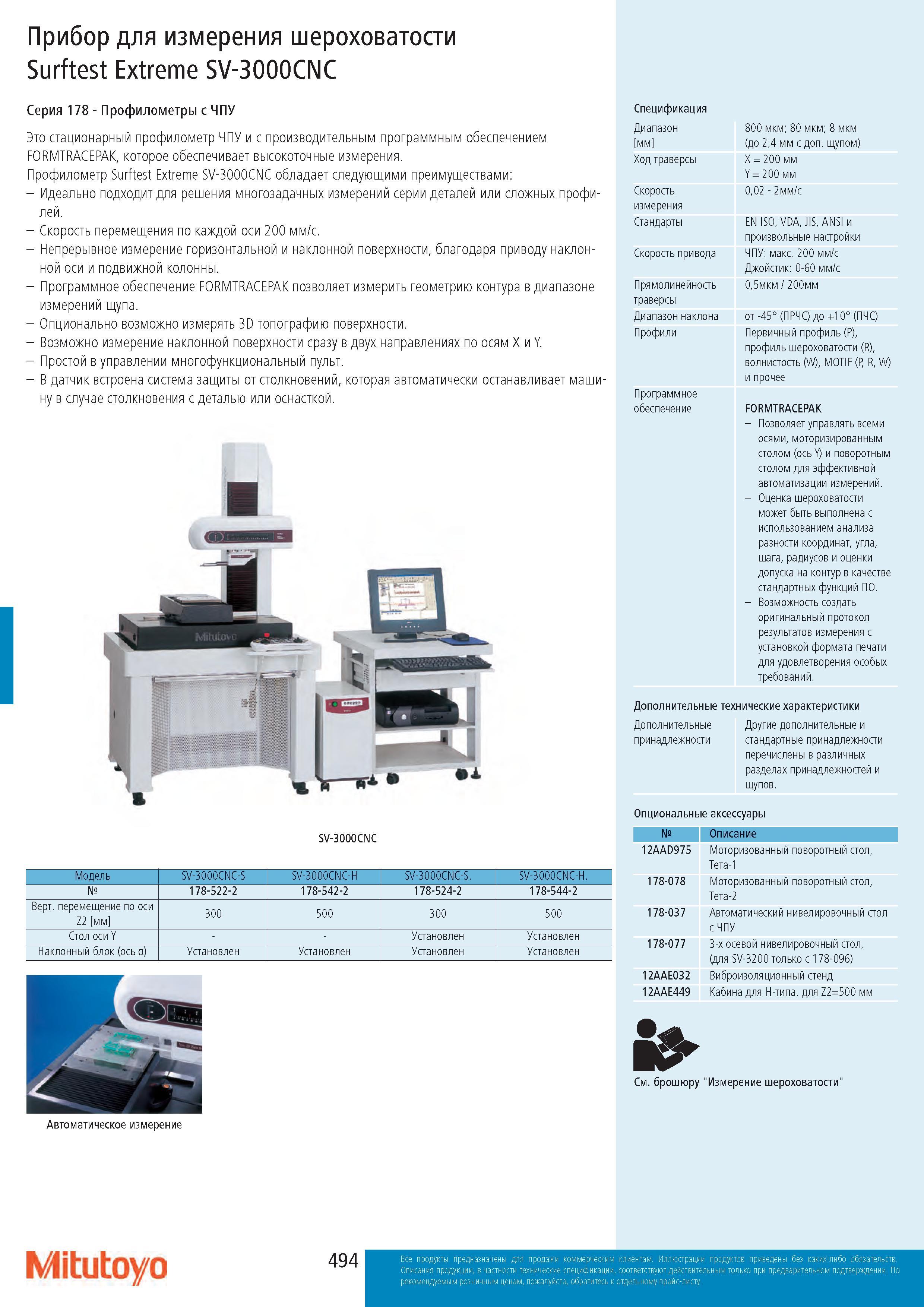

Прибор для измерения шероховатости Surftest Extreme SV-3000CNC Серия 178 - Профилометры с ЧПУ Это стационарный профилометр ЧПУ и с производительным программным обеспечением FORMTRACEPAK, которое обеспечивает высокоточные измерения. Профилометр Surftest Extreme SV-3000CNC обладает следующими преимуществами: - Идеально подходит для решения многозадачных измерений серии деталей или сложных профилей. - Скорость перемещения по каждой оси 200 мм/с. - Непрерывное измерение горизонтальной и наклонной поверхности, благодаря приводу наклонной оси и подвижной колонны. - Программное обеспечение FORMTRACEPAK позволяет измерить геометрию контура в диапазоне измерений щупа. - Опционально возможно измерять 3D топографию поверхности. - Возможно измерение наклонной поверхности сразу в двух направлениях по осям X и Y. - Простой в управлении многофункциональный пульт. - В датчик встроена система защиты от столкновений, которая автоматически останавливает машину в случае столкновения с деталью или оснасткой. Спецификация Диапазон мм Ход траверсы Скорость измерения Стандарты Скорость привода Прямолинейность траверсы Диапазон наклона Профили Программное обеспечение 800 мкм; 80 мкм; 8 мкм (до 2,4 мм с доп. щупом) X = 200 мм Y = 200 мм 0,02 - 2мм/с EN ISO, VDA, JIS, ANSI и произвольные настройки ЧПУ: макс. 200 мм/с Джойстик: 0-60 мм/с 0,5мкм / 200мм от -45° (ПРЧС) до +10° (ПЧС) Первичный профиль (P), профиль шероховатости (R), волнистость (W), MOTIF (P, R, W) и прочее FORMTRACEPAK - Позволяет управлять всеми осями, моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений. - Оценка шероховатости может быть выполнена с использованием анализа разности координат, угла, шага, радиусов и оценки допуска на контур в качестве стандартных функций ПО. - Возможность создать оригинальный протокол результатов измерения с установкой формата печати для удовлетворения особых требований. Дополнительные технические характеристики Дополнительные принадлежности Другие дополнительные и стандартные принадлежности перечислены в различных разделах принадлежностей и щупов. Опциональные аксессуары SV-3000CNC Модель SV-3000CNC-S SV-3000CNC-H SV-3000CNC-S. SV-3000CNC-H. № 178-522-2 178-542-2 178-524-2 178-544-2 Верт. перемещение по оси Z2 мм 300 500 300 500 Стол оси Y Установлен Установлен Наклонный блок (ось а) Установлен Установлен Установлен Установлен № Описание 12AAD975 Моторизованный поворотный стол, Тета-1 178-078 Моторизованный поворотный стол, Тета-2 178-037 Автоматический нивелировочный стол с ЧПУ 178-077 3-х осевой нивелировочный стол, (для SV-3200 только с 178-096) 12AAE032 Виброизоляционный стенд 12AAE449 Кабина для H-типа, для Z2=500 мм WP См. брошюру "Измерение шероховатости" Автоматическое измерение Mitutoyo 494
