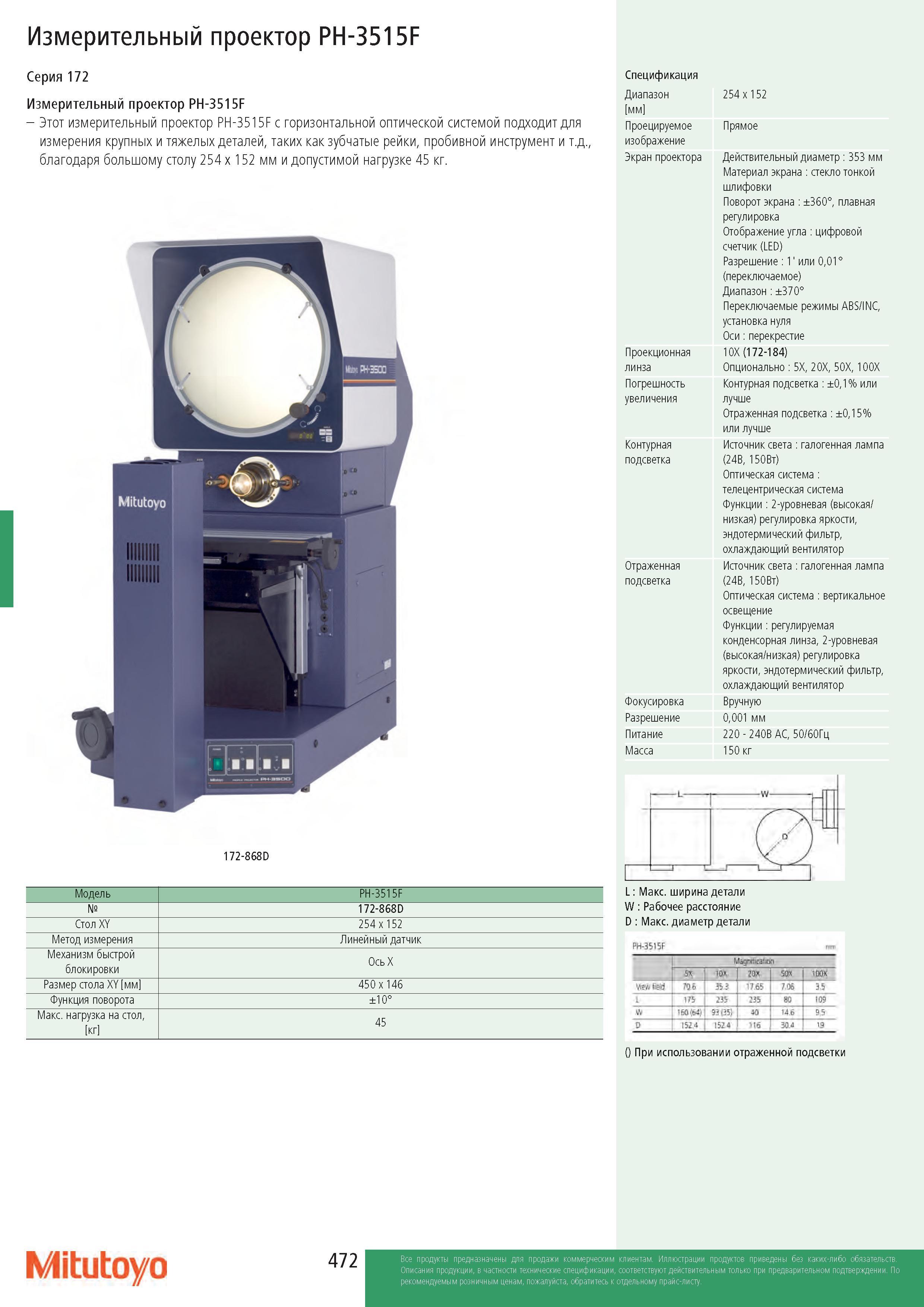

Измерительный проектор PH-3515F Серия 172 Измерительный проектор PH-3515F - Этот измерительный проектор PH-3515F с горизонтальной оптической системой подходит для измерения крупных и тяжелых деталей, таких как зубчатые рейки, пробивной инструмент и т.д., благодаря большому столу 254 x 152 мм и допустимой нагрузке 45 кг. 172-868D Модель PH-3515F № 172-868D Стол XY 254 x 152 Метод измерения Линейный датчик Механизм быстрой блокировки Ось X Размер стола XY мм 450 x 146 Функция поворота ±10° Макс. нагрузка на стол, кг 45 Спецификация Диапазон 254 x 1 52 мм Проецируемое Прямое изображение Экран проектора Действительный диаметр : 353 мм Проекционная Материал экрана : стекло тонкой шлифовки Поворот экрана : ±360°, плавная регулировка Отображение угла : цифровой счетчик (LED) Разрешение : 1' или 0,01° (переключаемое) Диапазон : ±370° Переключаемые режимы ABS/INC, установка нуля Оси : перекрестие 10X (172-184) линза Опционально : 5X, 20X, 50X, 100X Погрешность Контурная подсветка : ±0,1% или увеличения лучше Контурная Отраженная подсветка : ±0,15% или лучше Источник света : галогенная лампа подсветка (24В, 150Вт) Отраженная Оптическая система : телецентрическая система Функции : 2-уровневая (высокая/ низкая) регулировка яркости, эндотермический фильтр, охлаждающий вентилятор Источник света : галогенная лампа подсветка (24В, 150Вт) Фокусировка Оптическая система : вертикальное освещение Функции : регулируемая конденсорная линза, 2-уровневая (высокая/низкая) регулировка яркости, эндотермический фильтр, охлаждающий вентилятор Вручную Разрешение 0,001 мм Питание 220 - 240B AC, 50/60Гц Масса 150 кг L : Макс. ширина детали W : Рабочее расстояние D : Макс. диаметр детали PH-3515F Mign t calion ST юн 1 го SO 100X Virw tre4d 706 353 1765 706 35 i 175 235 | 135 80 109 № 160 (bi'i 93 (35) И 146 95 5 1524 1524 1 46 304 19 () При использовании отраженной подсветки Mitutoyo
