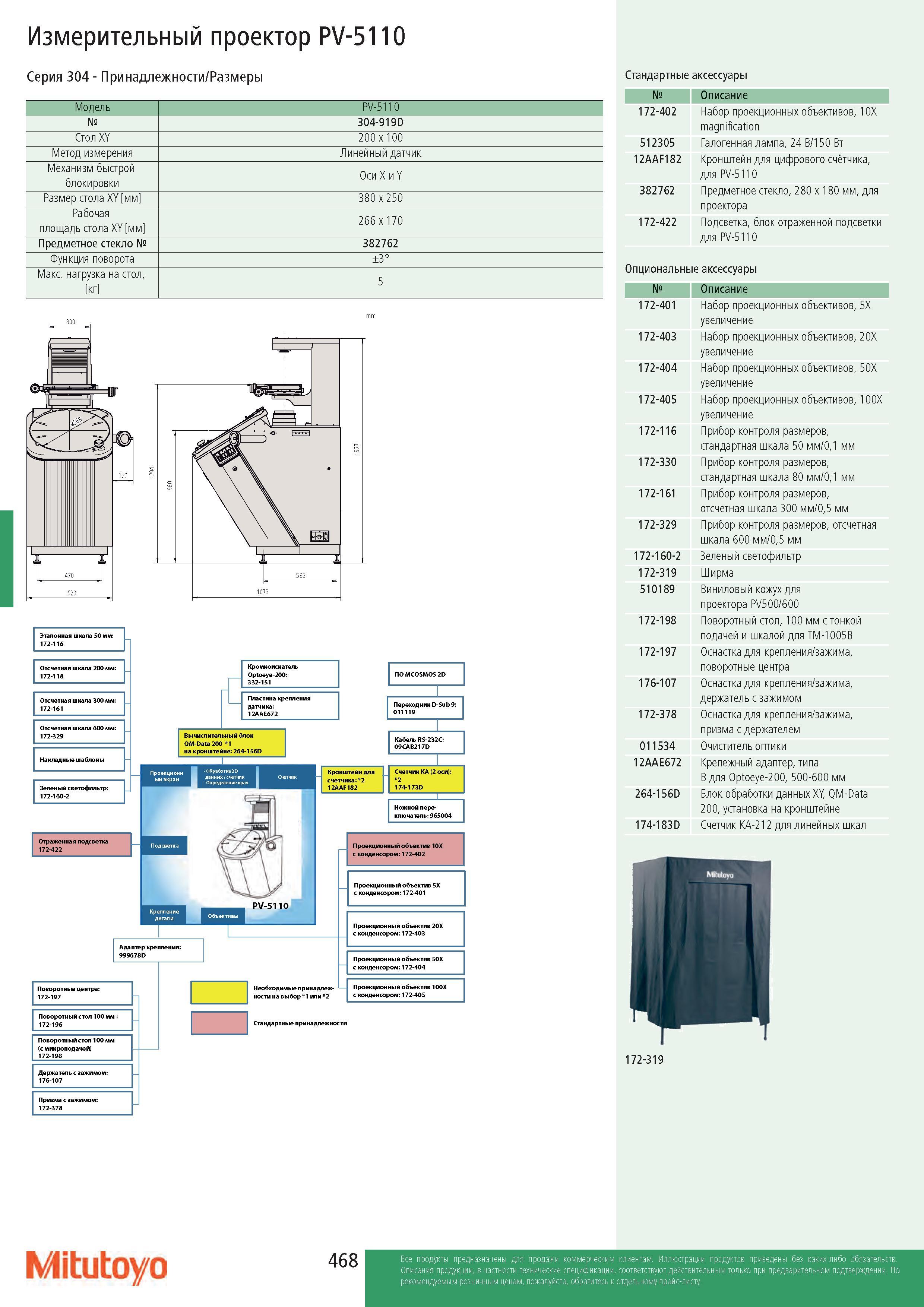

Измерительный проектор PV-5110 Серия 304 - Принадлежности/Размеры Модель PV-5110 № 304-919D Стол XY 200 x 100 Метод измерения Линейный датчик Механизм быстрой блокировки Оси X и Y Размер стола XY мм 380x250 Рабочая площадь стола XY мм 266 x 170 Предметное стекло № 382762 Функция поворота ±3° Макс. нагрузка на стол, кг 5 Кронштейн для счетчика: 2 12AAF182 ПО MCOSMOS 2D Счетчик KA (2 оси): 2 174-173D Проекционный объектив 10X с конденсором: 172-402 Проекционный объектив 5X с конденсором: 172-401 Проекционный объектив 20X с конденсором: 172-403 Проекционный объектив 50X с конденсором: 172-404 Проекционный объектив 100X с конденсором: 172-405 Стандартные принадлежности Поворотный стол 100 мм (с микроподачей) 172-198 тт Ножной переключатель: 965004 Держатель с зажимом 176-107 Призма с зажимом 172-378 Стандартные аксессуары № Описание 172-402 Набор проекционных объективов, 10X magnification 512305 Галогенная лампа, 24 В/150 Вт 12AAF182 Кронштейн для цифрового счётчика, для PV-5110 382762 Предметное стекло, 280 x 180 мм, для проектора 172-422 Подсветка, блок отраженной подсветки для PV-5110 Опциональные аксессуары № Описание 172-401 Набор проекционных объективов, 5X увеличение 172-403 Набор проекционных объективов, 20X увеличение 172-404 Набор проекционных объективов, 50X увеличение 172-405 Набор проекционных объективов, 100X увеличение 172-116 Прибор контроля размеров, стандартная шкала 50 мм/0,1 мм 172-330 Прибор контроля размеров, стандартная шкала 80 мм/0,1 мм 172-161 Прибор контроля размеров, отсчетная шкала 300 мм/0,5 мм 172-329 Прибор контроля размеров, отсчетная шкала 600 мм/0,5 мм 172-160-2 Зеленый светофильтр 172-319 Ширма 510189 Виниловый кожух для проектора PV500/600 172-198 Поворотный стол, 100 мм с тонкой подачей и шкалой для TM-1005B 172-197 Оснастка для крепления/зажима, поворотные центра 176-107 Оснастка для крепления/зажима, держатель с зажимом 172-378 Оснастка для крепления/зажима, призма с держателем 011534 Очиститель оптики 12AAE672 Крепежный адаптер, типа B для Optoeye-200, 500-600 мм 264-156D Блок обработки данных XY, QM-Data 200, установка на кронштейне 174-183D Счетчик KA-212 для линейных шкал Mitutoyo
