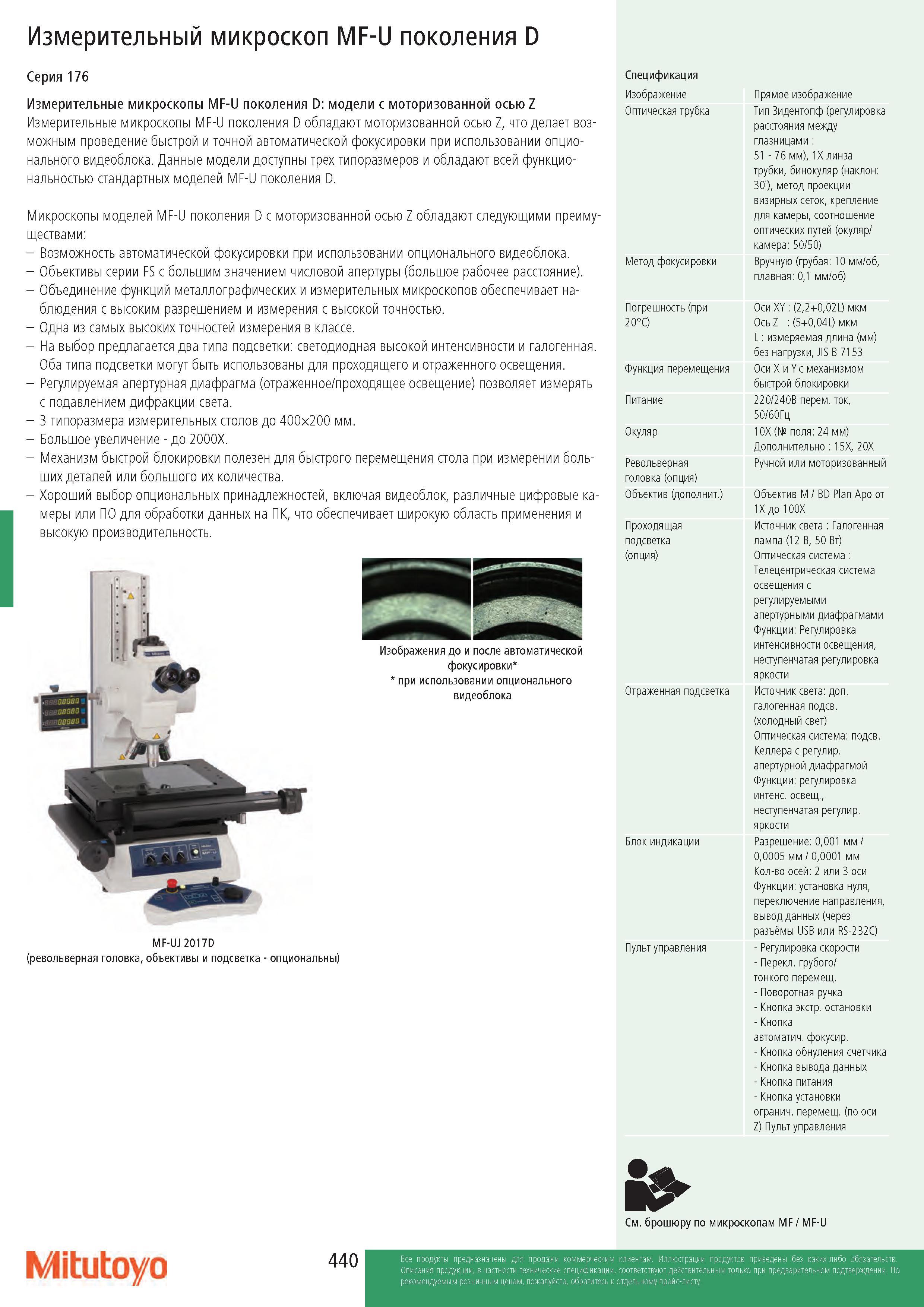

440 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.440

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 440 0440 Lab2u

Измерительный микроскоп MF-U поколения D Серия 176 Измерительные микроскопы MF-U поколения D: модели с моторизованной осью Z Измерительные микроскопы MF-U поколения D обладают моторизованной осью Z, что делает возможным проведение быстрой и точной автоматической фокусировки при использовании опционального видеоблока. Данные модели доступны трех типоразмеров и обладают всей функциональностью стандартных моделей MF-U поколения D. Микроскопы моделей MF-U поколения D с моторизованной осью Z обладают следующими преимуществами: - Возможность автоматической фокусировки при использовании опционального видеоблока. - Объективы серии FS с большим значением числовой апертуры (большое рабочее расстояние). - Объединение функций металлографических и измерительных микроскопов обеспечивает наблюдения с высоким разрешением и измерения с высокой точностью. - Одна из самых высоких точностей измерения в классе. - На выбор предлагается два типа подсветки: светодиодная высокой интенсивности и галогенная. Оба типа подсветки могут быть использованы для проходящего и отраженного освещения. - Регулируемая апертурная диафрагма (отраженное/проходящее освещение) позволяет измерять с подавлением дифракции света. - 3 типоразмера измерительных столов до 400x200 мм. - Большое увеличение - до 2000X. - Механизм быстрой блокировки полезен для быстрого перемещения стола при измерении больших деталей или большого их количества. - Хороший выбор опциональных принадлежностей, включая видеоблок, различные цифровые камеры или ПО для обработки данных на ПК, что обеспечивает широкую область применения и высокую производительность. Спецификация Изображение Оптическая трубка Изображения до и после автоматической фокусировки при использовании опционального видеоблока MF-UJ 2017D (револьверная головка, объективы и подсветка - опциональны) Метод фокусировки Погрешность (при 20°C) Функция перемещения Питание Окуляр Револьверная головка (опция) Объектив (дополнит.) Проходящая подсветка (опция) Отраженная подсветка Блок индикации Пульт управления Прямое изображение Тип Зидентопф (регулировка расстояния между глазницами : 51 - 76 мм), 1X линза трубки, бинокуляр (наклон: 301 метод проекции визирных сеток, крепление для камеры, соотношение оптических путей (окуляр/ камера: 50/50) Вручную (грубая: 10 мм/об, плавная: 0,1 мм/об) Оси XY : (2,2+0,02L) мкм Ось Z : (5+0,04L) мкм L : измеряемая длина (мм) без нагрузки, JIS B 7153 Оси X и Y с механизмом быстрой блокировки 220/240B перем. ток, 50/60Гц 10X (№ поля: 24 мм) Дополнительно : 15X, 20X Ручной или моторизованный Объектив M / BD Plan Apo от 1Xдо100X Источник света : Галогенная лампа (12 В, 50 Вт) Оптическая система : Телецентрическая система освещения с регулируемыми апертурными диафрагмами Функции: Регулировка интенсивности освещения, неступенчатая регулировка яркости Источник света: доп. галогенная подсв. (холодный свет) Оптическая система: подсв. Келлера с регулир. апертурной диафрагмой Функции: регулировка интенс. освещ., неступенчатая регулир. яркости Разрешение: 0,001 мм / 0,0005 мм / 0,0001 мм Кол-во осей: 2 или 3 оси Функции: установка нуля, переключение направления, вывод данных (через разъёмы USB или RS-232C) - Регулировка скорости - Перекл. грубого/ тонкого перемещ. - Поворотная ручка - Кнопка экстр. остановки - Кнопка автоматич. фокусир. - Кнопка обнуления счетчика - Кнопка вывода данных - Кнопка питания - Кнопка установки огранич. перемещ. (по оси Z) Пульт управления Mitutoyo 440 См. брошюру по микроскопам MF / MF-U
