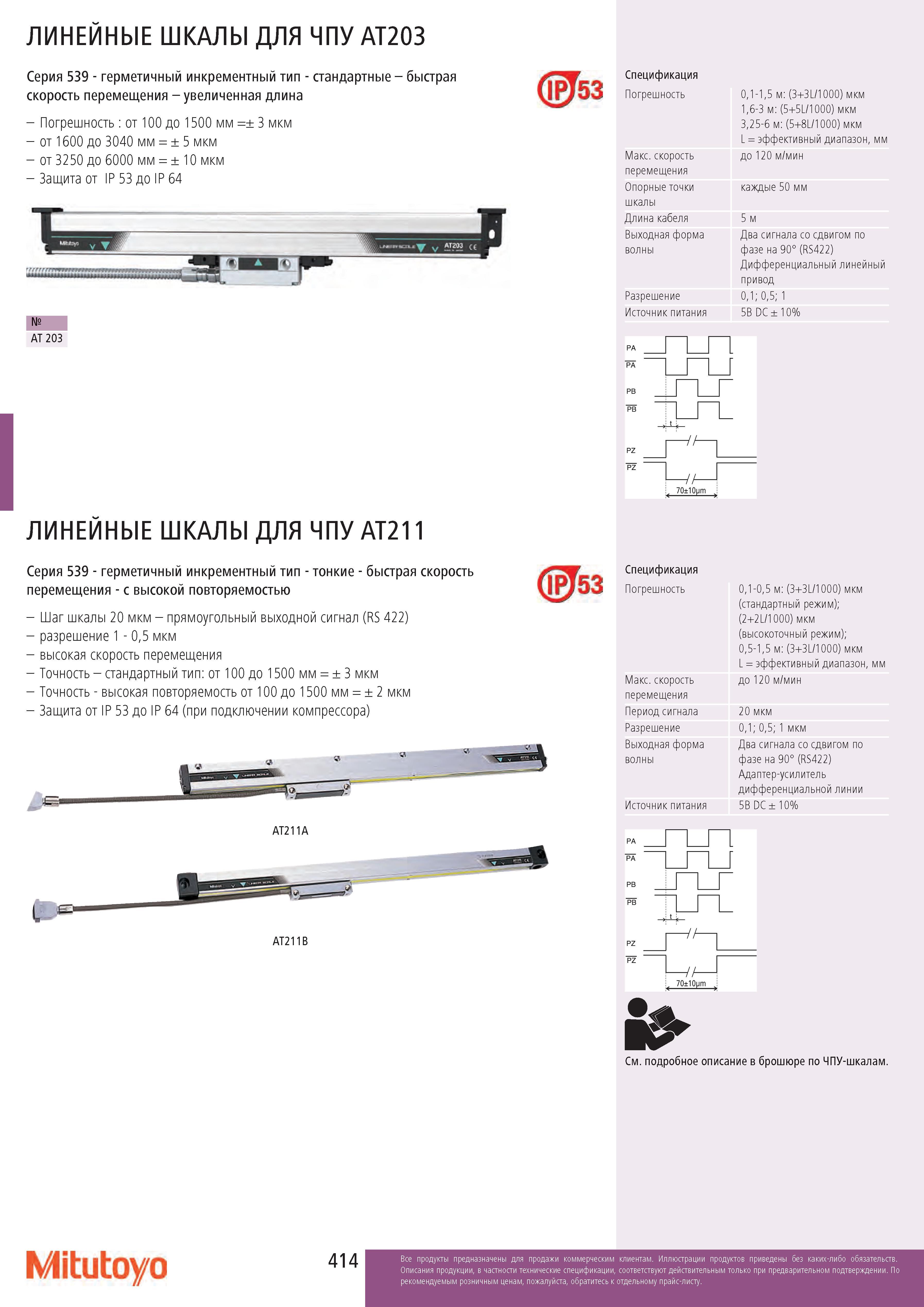

ЛИНЕЙНЫЕ ШКАЛЫ ДЛЯ ЧПУ AT203 Серия 539 - герметичный инкрементный тип - стандартные - быстрая скорость перемещения - увеличенная длина - Погрешность : от 100 до 1500 мм =± 3 мкм - от 1600 до 3040 мм = ± 5 мкм - от 3250 до 6000 мм = ± 10 мкм - Защита от IP 53 до IP 64 (jpj53 № AT 203 ЛИНЕЙНЫЕ ШКАЛЫ ДЛЯ ЧПУ AT211 Серия 539 - герметичный инкрементный тип - тонкие - быстрая скорость перемещения - с высокой повторяемостью - Шаг шкалы 20 мкм - прямоугольный выходной сигнал (RS 422) - разрешение 1 - 0,5 мкм - высокая скорость перемещения - Точность - стандартный тип: от 100 до 1500 мм = ± 3 мкм - Точность - высокая повторяемость от 100 до 1500 мм = ± 2 мкм - Защита от IP 53 до IP 64 (при подключении компрессора) AT211A AT211B Спецификация Погрешность Макс. скорость перемещения Опорные точки шкалы Длина кабеля Выходная форма волны Разрешение Источник питания (П Г53 Спецификация Погрешность Макс. скорость перемещения Период сигнала Разрешение Выходная форма волны Источник питания Ш0 0,1-1,5 м: (3+3L/1000) мкм 1,6-3 м: (5+5L/1000) мкм 3,25-6 м: (5+8L/1000) мкм L = эффективный диапазон, мм до 120 м/мин каждые 50 мм 5 м Два сигнала со сдвигом по фазе на 90°(RS422) Дифференциальный линейный привод 0,1; 0,5; 1 5В DC ± 10% 0,1-0,5 м: (3+3L/1000) мкм (стандартный режим); (2+2L/1 000) мкм (высокоточный режим); 0,5-1,5 м: (3+3L/1000) мкм L = эффективный диапазон, мм до 120 м/мин 20 мкм 0,1; 0,5; 1 мкм Два сигнала со сдвигом по фазе на 90° (RS422) Адаптер-усилитель дифференциальной линии 5В DC ± 10% См. подробное описание в брошюре по ЧПУ-шкалам. Mitutoyo 414
