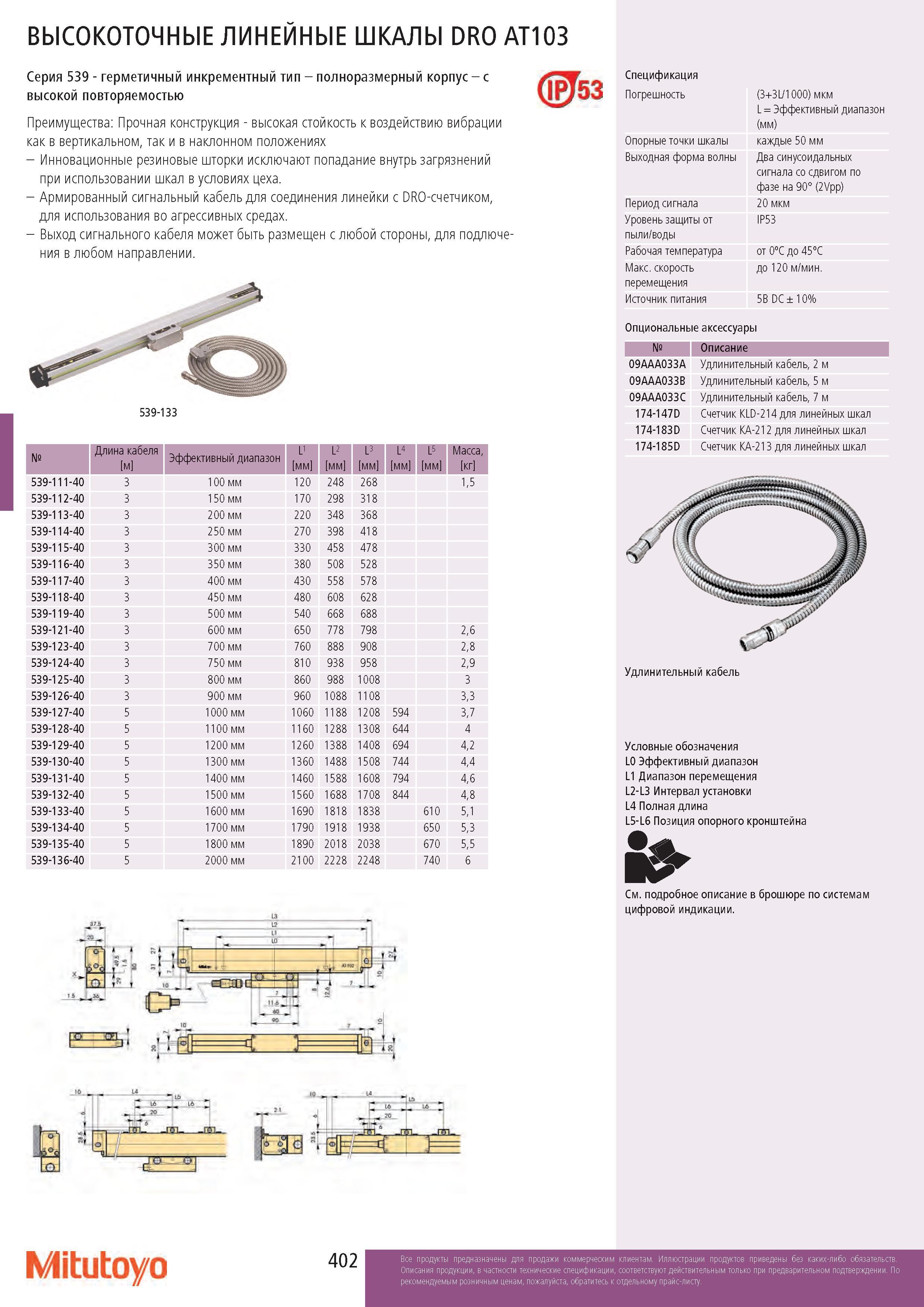

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ ШКАЛЫ DRO AT103 Серия 539 - герметичный инкрементный тип - полноразмерный корпус - с высокой повторяемостью Преимущества: Прочная конструкция - высокая стойкость к воздействию вибрации как в вертикальном, так и в наклонном положениях - Инновационные резиновые шторки исключают попадание внутрь загрязнений при использовании шкал в условиях цеха. - Армированный сигнальный кабель для соединения линейки с DRO-счетчиком, для использования во агрессивных средах. - Выход сигнального кабеля может быть размещен с любой стороны, для подлюче-ния в любом направлении. (0JJ53 539-133 F „I cODdEr: -й UE а - в Я г 1 Iе : i&U № Длина кабеля м Эффективный диапазон L1 мм L2 мм L3 мм L4 мм L5 мм Масса, кг 539-111-40 3 100 мм 120 248 268 1,5 539-112-40 3 150 мм 170 298 318 539-113-40 3 200 мм 220 348 368 539-114-40 3 250 мм 270 398 418 539-115-40 3 300 мм 330 458 478 539-116-40 3 350 мм 380 508 528 539-117-40 3 400 мм 430 558 578 539-118-40 3 450 мм 480 608 628 539-119-40 3 500 мм 540 668 688 539-121-40 3 600 мм 650 778 798 2,6 539-123-40 3 700 мм 760 888 908 2,8 539-124-40 3 750 мм 810 938 958 2,9 539-125-40 3 800 мм 860 988 1008 3 539-126-40 3 900 мм 960 1088 1108 3,3 539-127-40 5 1000 мм 1060 1188 1208 594 3,7 539-128-40 5 1100 мм 1160 1288 1308 644 4 539-129-40 5 1200 мм 1260 1388 1408 694 4,2 539-130-40 5 1300 мм 1360 1488 1508 744 4,4 539-131-40 5 1400 мм 1460 1588 1608 794 4,6 539-132-40 5 1500 мм 1560 1688 1708 844 4,8 539-133-40 5 1600 мм 1690 1818 1838 610 5,1 539-134-40 5 1700 мм 1790 1918 1938 650 5,3 539-135-40 5 1800 мм 1890 2018 2038 670 5,5 539-136-40 5 2000 мм 2100 2228 2248 740 6 Спецификация Погрешность Опорные точки шкалы Выходная форма волны (3+3L/1000) мкм L = Эффективный диапазон (мм) каждые 50 мм Два синусоидальных сигнала со сдвигом по фазе на 90° (2Vpp) 20 мкм IP53 от 0°С до 45°С до 120 м/мин. Период сигнала Уровень защиты от пыли/воды Рабочая температура Макс. скорость перемещения Источник питания 5В DC ± 10% Опциональные аксессуары № Описание 09AAA033A Удлинительный кабель, 2 м 09AAA033B Удлинительный кабель, 5 м 09AAA033C Удлинительный кабель, 7 м 174-147D Счетчик KLD-214 для линейных шкал 174-183D Счетчик KA-212 для линейных шкал 174-185D Счетчик KA-213 для линейных шкал Удлинительный кабель Условные обозначения L0 Эффективный диапазон L1 Диапазон перемещения L2-L3 Интервал установки L4 Полная длина L5-L6 Позиция опорного кронштейна У См. подробное описание в брошюре по системам цифровой индикации. Mitutoyo
