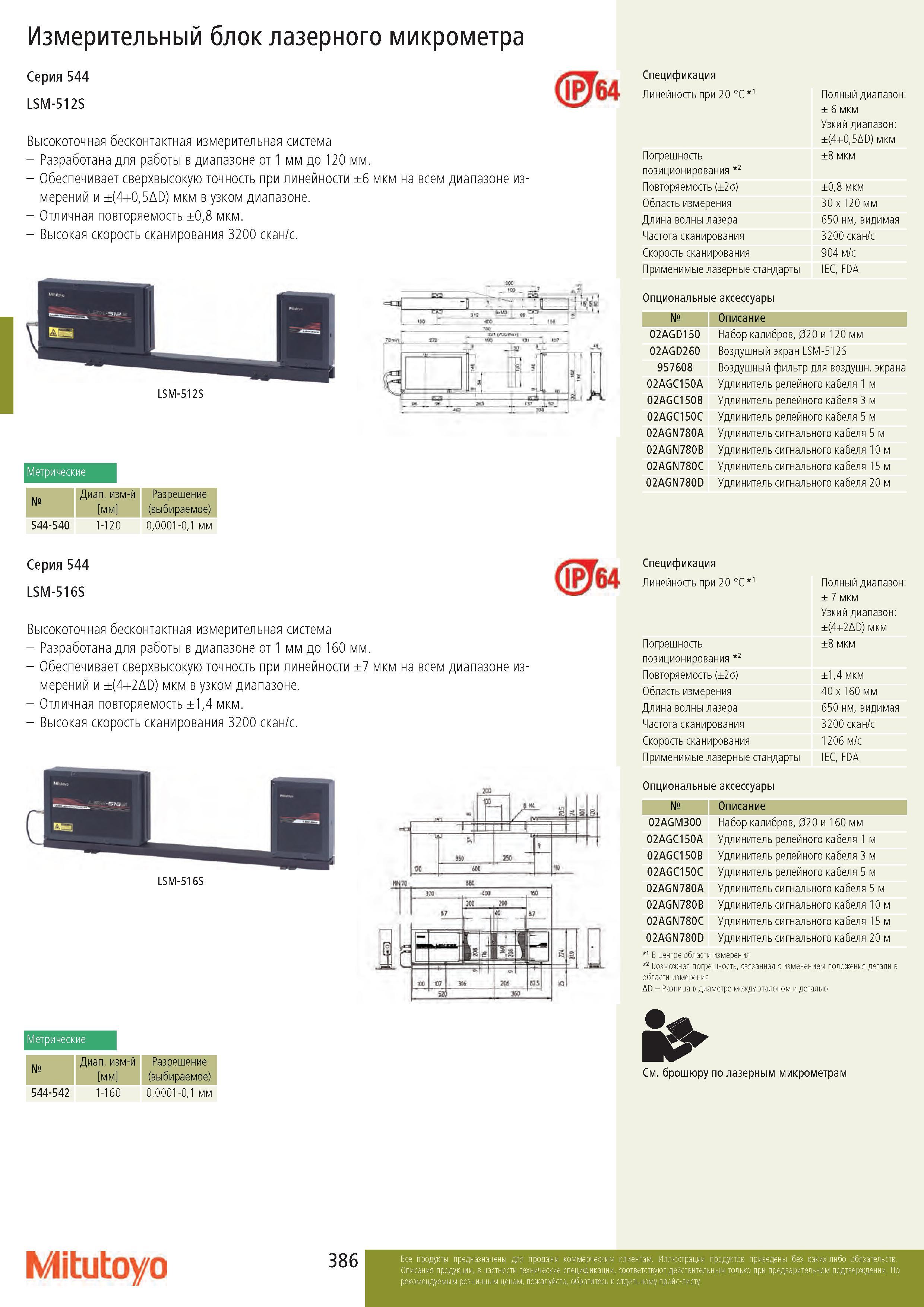

386 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.386

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 386 0386 Lab2u

Измерительный блок лазерного микрометра Серия 544 LSM-512S Высокоточная бесконтактная измерительная система - Разработана для работы в диапазоне от 1 мм до 120 мм. - Обеспечивает сверхвысокую точность при линейности ±6 мкм на всем диапазоне измерений и ±(4+0,5AD) мкм в узком диапазоне. - Отличная повторяемость ±0,8 мкм. - Высокая скорость сканирования 3200 скан/с. ' 0 L оа (064 LSM-512S :.Г; г Г. Метрические № Диапазон измерений мм Разрешение (выбираемое) 544-540 1-120 0,0001-0,1 мм Серия 544 LSM-516S Высокоточная бесконтактная измерительная система - Разработана для работы в диапазоне от 1 мм до 160 мм. - Обеспечивает сверхвысокую точность при линейности ±7 мкм на всем диапазоне измерений и ±(4+2AD) мкм в узком диапазоне. - Отличная повторяемость ±1,4 мкм. - Высокая скорость сканирования 3200 скан/с. LSM-516S Спецификация Линейность при 20 °C 1 Погрешность позиционирования 2 Повторяемость (±2о) Область измерения Длина волны лазера Частота сканирования Скорость сканирования Применимые лазерные стандарты Опциональные аксессуары Полный диапазон: ± 6 мкм Узкий диапазон: ±(4+0,5AD) мкм ±8 мкм ±0,8 мкм 30 x 120 мм 650 нм, видимая 3200 скан/с 904 м/с IEC, FDA № Описание 02AGD150 Набор калибров, 020 и 120 мм 02AGD260 Воздушный экран LSM-512S 957608 Воздушный фильтр для воздушн. экрана 02AGC150A Удлинитель релейного кабеля 1 м 02AGC150B Удлинитель релейного кабеля 3 м 02AGC150C Удлинитель релейного кабеля 5 м 02AGN780A Удлинитель сигнального кабеля 5 м 02AGN780B Удлинитель сигнального кабеля 10 м 02AGN780C Удлинитель сигнального кабеля 15 м 02AGN780D Удлинитель сигнального кабеля 20 м (064 Спецификация Линейность при 20 °C 1 Погрешность позиционирования 2 Повторяемость (±2о) Область измерения Длина волны лазера Частота сканирования Скорость сканирования Применимые лазерные стандарты Опциональные аксессуары Полный диапазон: ± 7 мкм Узкий диапазон: ±(4+2AD) мкм ±8 мкм ±1,4 мкм 40 x 160 мм 650 нм, видимая 3200 скан/с 1 206 м/с IEC, FDA № Описание 02AGM300 Набор калибров, 020 и 160 мм 02AGC150A Удлинитель релейного кабеля 1 м 02AGC150B Удлинитель релейного кабеля 3 м 02AGC150C Удлинитель релейного кабеля 5 м 02AGN780A Удлинитель сигнального кабеля 5 м 02AGN780B Удлинитель сигнального кабеля 10 м 02AGN780C Удлинитель сигнального кабеля 15 м 02AGN780D Удлинитель сигнального кабеля 20 м 1 В центре области измерения 2 Возможная погрешность, связанная с изменением положения детали в области измерения Дй = Разница в диаметре между эталоном и деталью Метрические № Диапазон измерений мм Разрешение (выбираемое) 544-542 1-160 0,0001-0,1 мм См. брошюру по лазерным микрометрам Mitutoyo 386
