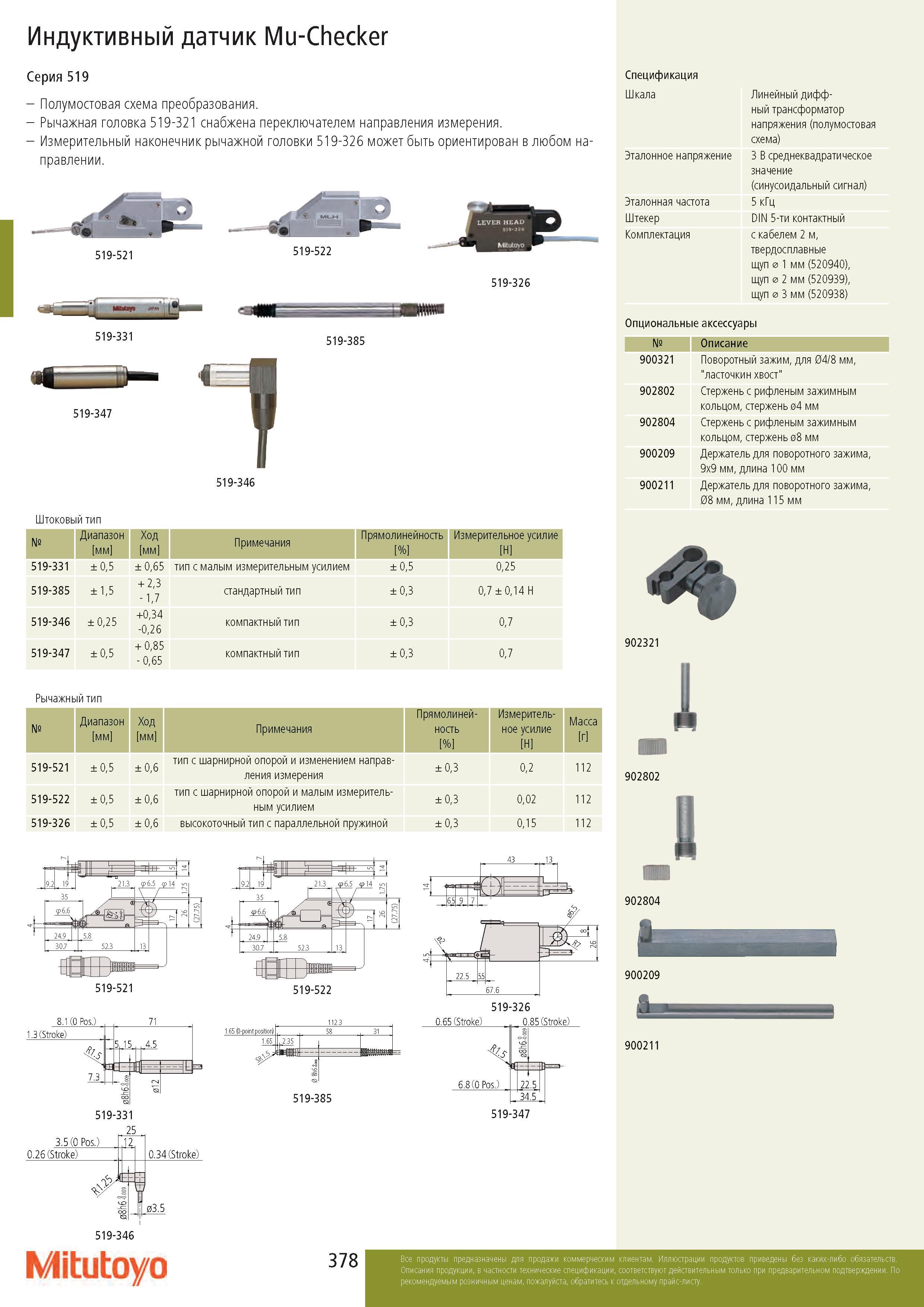

Индуктивный датчик Mu-Checker Серия 519 - Полумостовая схема преобразования. - Рычажная головка 519-321 снабжена переключателем направления измерения. - Измерительный наконечник рычажной головки 519-326 может быть ориентирован в любом направлении. / 519-521 519-522 519-331 519-385 4 519-347 519-346 519-326 Штоковый тип № Диапазон мм Ход мм Примечания Прямолинейность % Измерительное усилие H 519-331 ± 0,5 ± 0,65 тип с малым измерительным усилием ± 0,5 0,25 519-385 ± 1,5 + 2,3 - 1,7 стандартный тип ± 0,3 0,7 ± 0,14 Н 519-346 ± 0,25 +0,34 -0,26 компактный тип ± 0,3 0,7 519-347 ± 0,5 + 0,85 - 0,65 компактный тип ± 0,3 0,7 Рычажный тип № Диапазон мм Ход мм Примечания Прямолиней- ность % Измерительное усилие H Масса г 519-521 ± 0,5 ± 0,6 тип с шарнирной опорой и изменением направления измерения ± 0,3 0,2 112 519-522 ± 0,5 ± 0,6 тип с шарнирной опорой и малым измерительным усилием ± 0,3 0,02 112 519-326 ± 0,5 ± 0,6 высокоточный тип с параллельной пружиной ± 0,3 0,15 112 58 31 1.65 II. 2.35 ШШШШШ - ',:. . : , - 519-385 519-347 Спецификация Шкала Линейный дифф- ный трансформатор напряжения (полумостовая схема) Эталонное напряжение 3 В среднеквадратическое значение (синусоидальный сигнал) Эталонная частота 5 кГц Штекер DIN 5-ти контактный Комплектация с кабелем 2 м, твердосплавные щуп 0 1 мм (520940), щуп 0 2 мм (520939), щуп 0 3 мм (520938) Опциональные аксессуары № Описание 900321 Поворотный зажим, для 04/8 мм, "ласточкин хвост" 902802 Стержень с рифленым зажимным кольцом, стержень 04 мм 902804 Стержень с рифленым зажимным кольцом, стержень 08 мм 900209 Держатель для поворотного зажима, 9x9 мм, длина 100 мм 900211 Держатель для поворотного зажима, 08 мм, длина 115 мм & 902321 900211 Mitutoyo
