265 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.265

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 265 0265 Lab2u

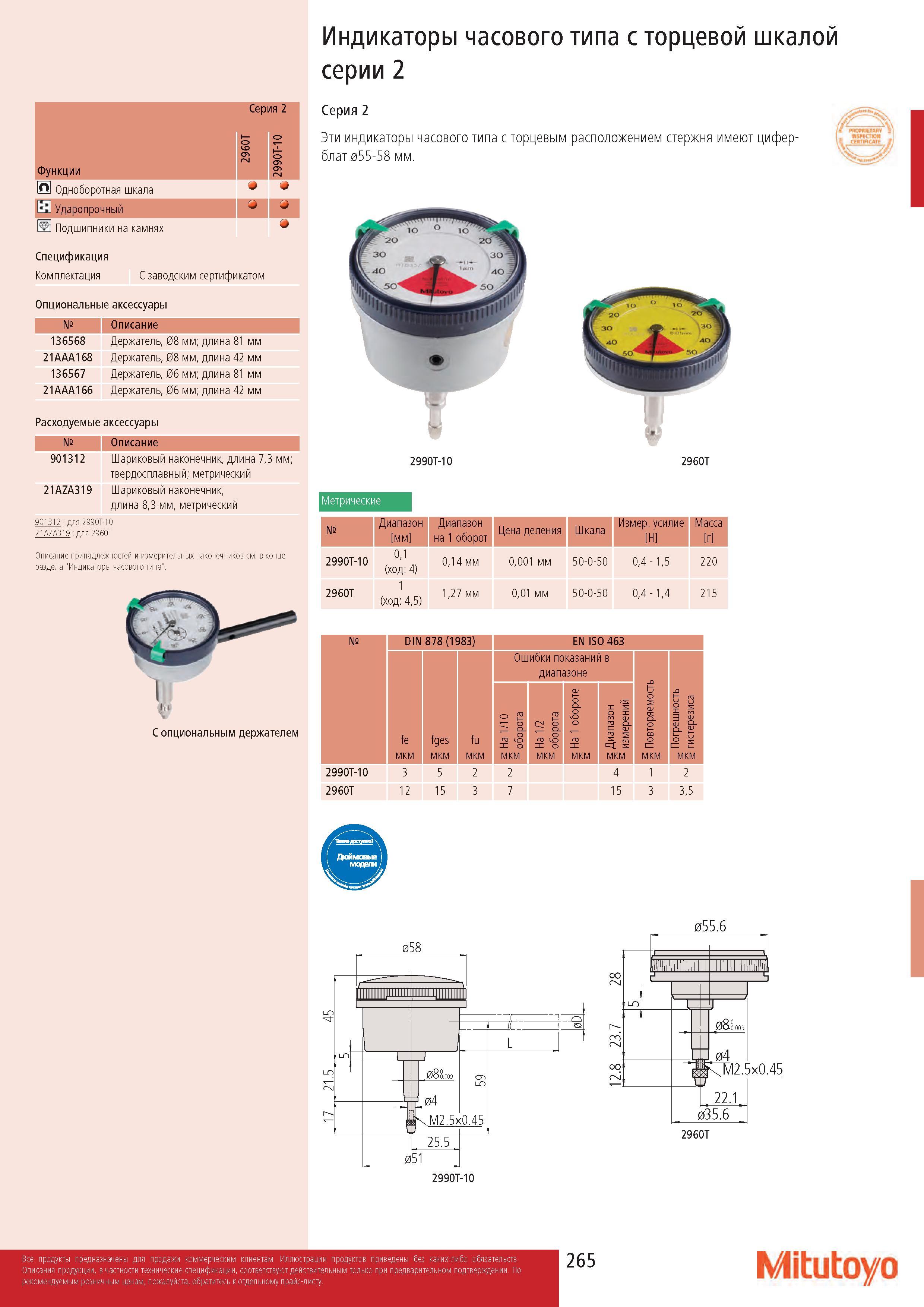

Индикаторы часового типа с торцевой шкалой серии 2 Серия 2 Функции T 0 6 0 -T о 9 9 (VI 0 Одноборотная шкала у ; Ударопрочный j J Ш Подшипники на камнях у Спецификация Комплектация С заводским сертификатом Опциональные аксессуары № II Описание 136568 Держатель, 08 мм; длина 81 мм 21AAA168 Держатель, 08 мм, длина 42 мм 136567 Держатель, 06 мм; длина 81 мм 21AAA166 Держатель, 06 мм; длина 42 мм Расходуемые аксессуары № II Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический 21AZA319 Шариковый наконечник, длина 8,3 мм, метрический 901312 : для 2990T-10 21AZA319:для 2960T Описание принадлежностей и измерительных наконечников см. в конце раздела "Индикаторы часового типа". I 1,1 С опциональным держателем Серия 2 Эти индикаторы часового типа с торцевым расположением стержня имеют циферблат 055-58 мм. 2990T-10 2960T Метрические № Диапазон мм Диапазон на 1 оборот Цена деления Шкала Измерительное усилие Н Масса г 2990T-10 0,1 (ход: 4) 0,14 мм 0,001 мм 50-0-50 0,4 - 1,5 220 2960T 1 (ход: 4,5) 1,27 мм 0,01 мм 50-0-50 0,4 - 1,4 215 № DIN 878 (1983) EN ISO 463 Ошибки показаний в диапазоне fe fges fu На 1/10 оборота На 1/2 оборота На 1 обороте Диапазон измерений Повторяемость Погрешность гистерезиса мкм 2990T-10 3 5 2 2 4 1 2 2960T 1 2 15 3 7 1 5 3 3,5 055.6 058 Mitutoyo
