26 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.26

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 26 0026 Lab2u

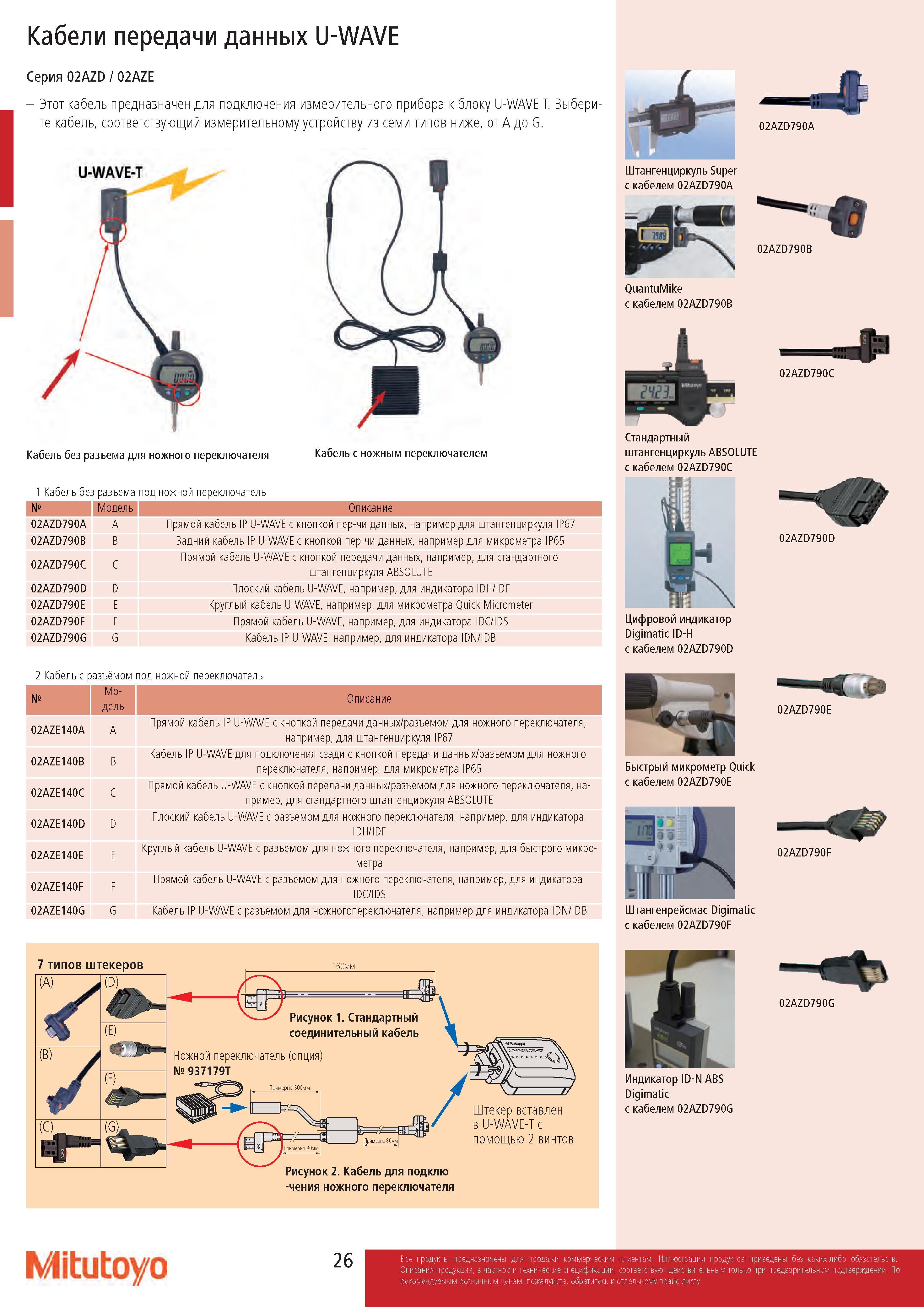

Кабели передачи данных U-WAVE Серия 02AZD / 02AZE - Этот кабель предназначен для подключения измерительного прибора к блоку U-WAVE T. Выберите кабель, соответствующий измерительному устройству из семи типов ниже, от A до G. U-WAVE-T Кабель без разъема для ножного переключателя 1 Кабель без разъема под ножной переключатель № Модель Описание 02AZD790A A Прямой кабель IP U-WAVE с кнопкой пер-чи данных, например для штангенциркуля IP67 02AZD790B B Задний кабель IP U-WAVE с кнопкой пер-чи данных, например для микрометра IP65 02AZD790C C Прямой кабель U-WAVE с кнопкой передачи данных, например, для стандартного штангенциркуля ABSOLUTE 02AZD790D D Плоский кабель U-WAVE, например, для индикатора IDH/IDF 02AZD790E E Круглый кабель U-WAVE, например, для микрометра Quick Micrometer 02AZD790F F Прямой кабель U-WAVE, например, для индикатора IDC/IDS 02AZD790G G Кабель IP U-WAVE, например, для индикатора IDN/IDB 2 Кабель с разъёмом под ножной переключатель № Мо- дель Описание 02AZE140A A Прямой кабель IP U-WAVE с кнопкой передачи данных/разъемом для ножного переключателя, например, для штангенциркуля IP67 02AZE140B B Кабель IP U-WAVE для подключения сзади с кнопкой передачи данных/разъемом для ножного переключателя, например, для микрометра IP65 02AZE140C C Прямой кабель U-WAVE с кнопкой передачи данных/разъемом для ножного переключателя, например, для стандартного штангенциркуля ABSOLUTE 02AZE140D D Плоский кабель U-WAVE с разъемом для ножного переключателя, например, для индикатора IDH/IDF 02AZE140E E Круглый кабель U-WAVE с разъемом для ножного переключателя, например, для быстрого микрометра 02AZE140F F Прямой кабель U-WAVE с разъемом для ножного переключателя, например, для индикатора IDC/IDS 02AZE140G G Кабель IP U-WAVE с разъемом для ножногопереключателя, например для индикатора IDN/IDB Штангенциркуль Super с кабелем 02AZD790A QuantuMike с кабелем 02AZD790B Стандартный штангенциркуль ABSOLUTE с кабелем 02AZD790C Цифровой индикатор Digimatic ID-H с кабелем 02AZD790D Быстрый микрометр Quick с кабелем 02AZD790E Штангенрейсмас Digimatic с кабелем 02AZD790F 02AZD790C 02AZD790D 02AZD790E 02AZD790F 7 типов штекеров Рисунок 1. Стандартный соединительный кабель Ножной переключатель (опция) № 937179T Штекер вставлен в U-WAVE-T с помощью 2 винтов Рисунок 2. Кабель для подклю -чения ножного переключателя Индикатор ID-N ABS Digimatic с кабелем 02AZD790G 02AZD790G 60мм Mitutoyo 26
