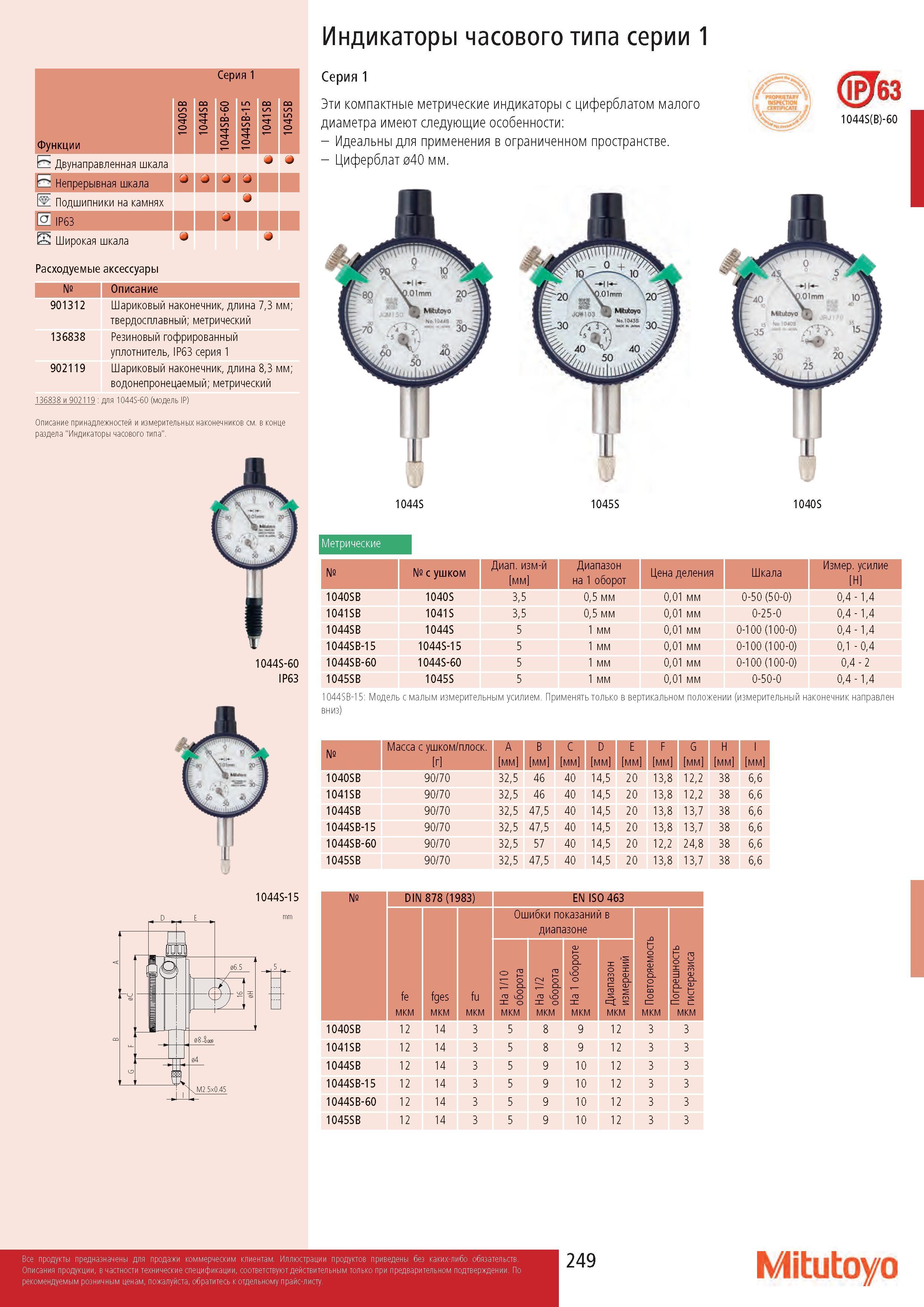

Индикаторы часового типа серии 1 Серия 1 Функции ' Двунаправленная шкала j j ' Непрерывная шкала Подшипники на камнях ’ IP63 Широкая шкала Расходуемые аксессуары № Описание 901312 Шариковый наконечник, длина 7,3 мм; твердосплавный; метрический 136838 Резиновый гофрированный уплотнитель, IP63 серия 1 902119 Шариковый наконечник, длина 8,3 мм; водонепронецаемый; метрический 136838 и 9021 19 : для 1044S-60 (модель IP) Описание принадлежностей и измерительных наконечников см. в конце раздела "Индикаторы часового типа". 1044S-60 IP63 1044S-15 Серия 1 Эти компактные метрические индикаторы с циферблатом малого диаметра имеют следующие особенности: - Идеальны для применения в ограниченном пространстве. - Циферблат 040 мм. ( Гбз 1044S(B)-60 1044S 1045S 1040S Метрические № № с ушком Диапазон измерений мм Диапазон на 1 оборот Цена деления Шкала Измерительное усилие Н 1040SB 1040S 3,5 0,5 мм 0,01 мм 0-50 (50-0) 0,4 - 1,4 1041SB 1041S 3,5 0,5 мм 0,01 мм 0-25-0 0,4 - 1,4 1044SB 1044S 5 1 мм 0,01 мм 0-100 (100-0) 0,4 - 1,4 1044SB-15 1044S-15 5 1 мм 0,01 мм 0-100 (100-0) 0,1 - 0,4 1044SB-60 1044S-60 5 1 мм 0,01 мм 0-100 (100-0) 0,4 - 2 1045SB 1045S 5 1 мм 0,01 мм 0-50-0 0,4 - 1,4 1044SB-15: Модель с малым измерительным усилием. Применять только в вертикальном положении (измерительный наконечник направлен вниз) № Масса с ушком/плоск. г A мм B мм C мм D мм E мм F мм G мм H мм I мм 1040SB 90/70 32,5 46 40 14,5 20 13,8 12,2 38 6,6 1041SB 90/70 32,5 46 40 14,5 20 13,8 12,2 38 6,6 1044SB 90/70 32,5 47,5 40 14,5 20 13,8 13,7 38 6,6 1044SB-15 90/70 32,5 47,5 40 14,5 20 13,8 13,7 38 6,6 1044SB-60 90/70 32,5 57 40 14,5 20 12,2 24,8 38 6,6 1045SB 90/70 32,5 47,5 40 14,5 20 13,8 13,7 38 6,6 № DIN 878 (1983) EN ISO 463 Ошибки показаний в диапазоне fe fges fu На 1/10 оборота На 1/2 оборота На 1 обороте Диапазон измерений Повторяемость Погрешность гистерезиса мкм 1040SB 12 14 3 5 8 9 12 3 3 1041SB 12 14 3 5 8 9 12 3 3 1044SB 12 14 3 5 9 10 12 3 3 1044SB-15 12 14 3 5 9 10 12 3 3 1044SB-60 12 14 3 5 9 10 12 3 3 1045SB 12 14 3 5 9 10 12 3 3 249 Mitutoyo mm
