221 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.221

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 221 0221 Lab2u

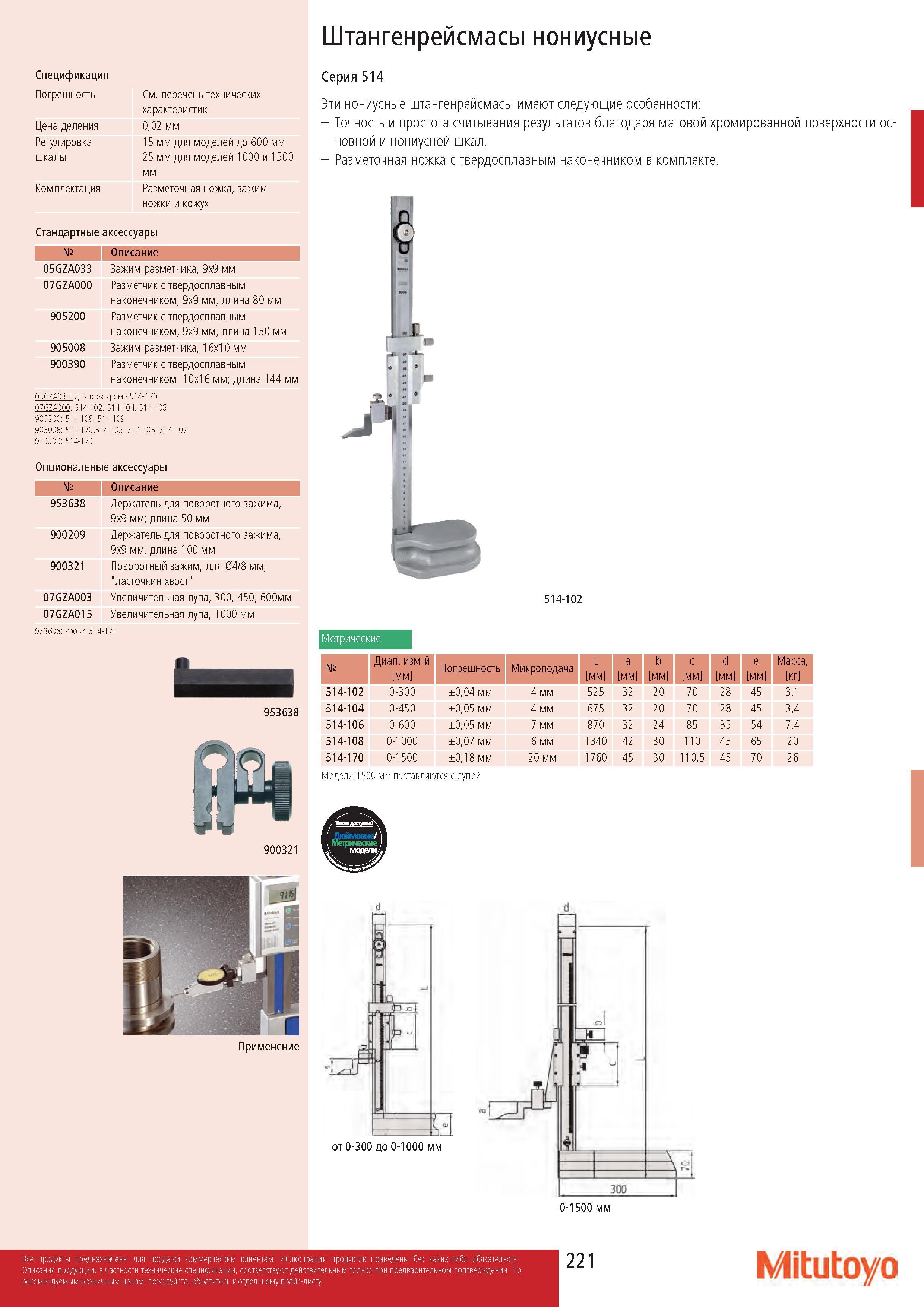

Штангенрейсмасы нониусные Спецификация Погрешность Цена деления Регулировка шкалы Комплектация См. перечень технических характеристик. 0,02 мм 15 мм для моделей до 600 мм 25 мм для моделей 1000 и 1500 мм Разметочная ножка, зажим ножки и кожух Серия 514 Эти нониусные штангенрейсмасы имеют следующие особенности: - Точность и простота считывания результатов благодаря матовой хромированной поверхности основной и нониусной шкал. - Разметочная ножка с твердосплавным наконечником в комплекте. Стандартные аксессуары № Описание 05GZA033 Зажим разметчика, 9x9 мм 07GZA000 Разметчик с твердосплавным наконечником, 9x9 мм, длина 80 мм 905200 Разметчик с твердосплавным наконечником, 9x9 мм, длина 150 мм 905008 Зажим разметчика, 16х10 мм 900390 Разметчик с твердосплавным наконечником, 10x16 мм; длина 144 мм 05GZA033: для всех кроме 514-170 07GZA000: 514-102, 514-104, 514-106 905200: 514-108, 514-109 905008: 514-170,514-103, 514-105, 514-107 900390: 514-170 Опциональные аксессуары № Описание 953638 Держатель для поворотного зажима, 9x9 мм; длина 50 мм 900209 Держатель для поворотного зажима, 9x9 мм, длина 100 мм 900321 Поворотный зажим, для 04/8 мм, "ласточкин хвост" 07GZA003 Увеличительная лупа, 300, 450, 600мм 07GZA015 Увеличительная лупа, 1000 мм 953638: кроме 514-170 514-102 Метрические 953638 Модели 1500 мм поставляются с лупой № Диапазон измерений мм Погрешность Микроподача L мм a мм b мм с мм d мм e мм Масса, кг 514-102 0-300 ±0,04 мм 4 мм 525 32 20 70 28 45 3,1 514-104 0-450 ±0,05 мм 4 мм 675 32 20 70 28 45 3,4 514-106 0-600 ±0,05 мм 7 мм 870 32 24 85 35 54 7,4 514-108 0-1000 ±0,07 мм 6 мм 1340 42 30 110 45 65 20 514-170 0-1500 ±0,18 мм 20 мм 1760 45 30 110,5 45 70 26 Применение от 0-300 до 0-1000 мм 221 Mitutoyo
