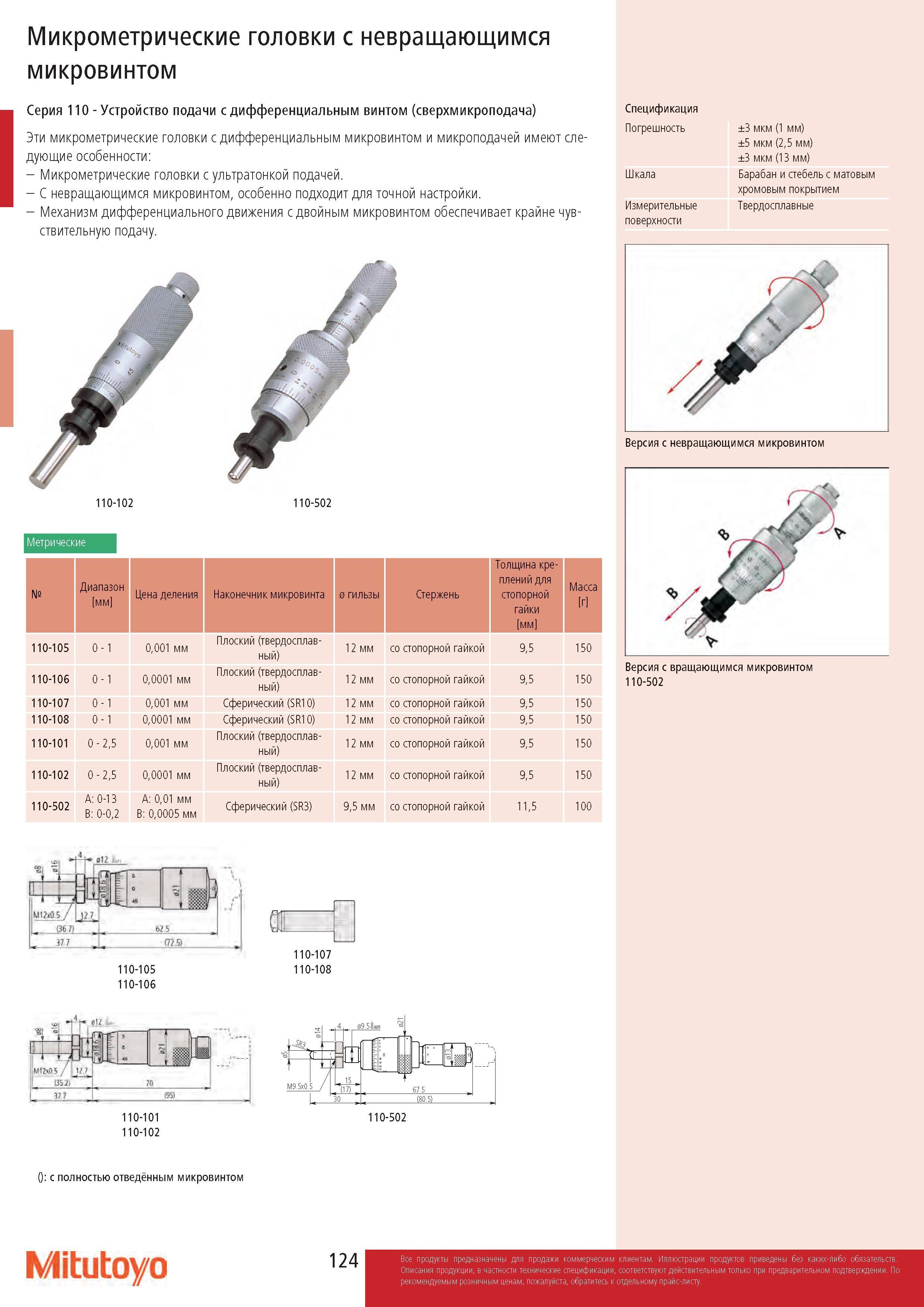

124 Каталог MITUTOYO 2017 Инструмент измерительный и приборы контрольно-измерительные Стр.124

Каталог MITUTOYO 2017 Инструмент измерительный Стр. 124 0124 Lab2u

Микрометрические головки с невращающимся микровинтом Серия 110 - Устройство подачи с дифференциальным винтом (сверхмикроподача) Эти микрометрические головки с дифференциальным микровинтом и микроподачей имеют следующие особенности: - Микрометрические головки с ультратонкой подачей. - С невращающимся микровинтом, особенно подходит для точной настройки. - Механизм дифференциального движения с двойным микровинтом обеспечивает крайне чувствительную подачу. 110-102 Метрические № Диапазон мм Цена деления Наконечник микровинта Диаметр гильзы Стержень Толщина креплений для стопорной гайки мм Масса г 110-105 0 - 1 0,001 мм Плоский (твердосплавный) 12 мм со стопорной гайкой 9,5 150 110-106 0 - 1 0,0001 мм Плоский (твердосплавный) 12 мм со стопорной гайкой 9,5 150 110-107 0 - 1 0,001 мм Сферический (SR10) 12 мм со стопорной гайкой 9,5 150 110-108 0 - 1 0,0001 мм Сферический (SR10) 12 мм со стопорной гайкой 9,5 150 110-101 0 - 2,5 0,001 мм Плоский (твердосплавный) 12 мм со стопорной гайкой 9,5 150 110-102 0 - 2,5 0,0001 мм Плоский (твердосплавный) 12 мм со стопорной гайкой 9,5 150 110-502 A: 0-13 B: 0-0,2 A: 0,01 мм B: 0,0005 мм Сферический (SR3) 9,5 мм со стопорной гайкой 11,5 100 110-105 110-106 110-107 110-108 да | М1М5/ j ess 110-101 110-102 0: с полностью отведённым микровинтом Mitutoyo 124 Спецификация Погрешность ±3 мкм (1 мм) ±5 мкм (2,5 мм) ±3 мкм (13 мм) Шкала Барабан и стебель с матовым хромовым покрытием Измерительные Твердосплавные поверхности Версия с невращающимся микровинтом Версия с вращающимся микровинтом 110-502
