MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

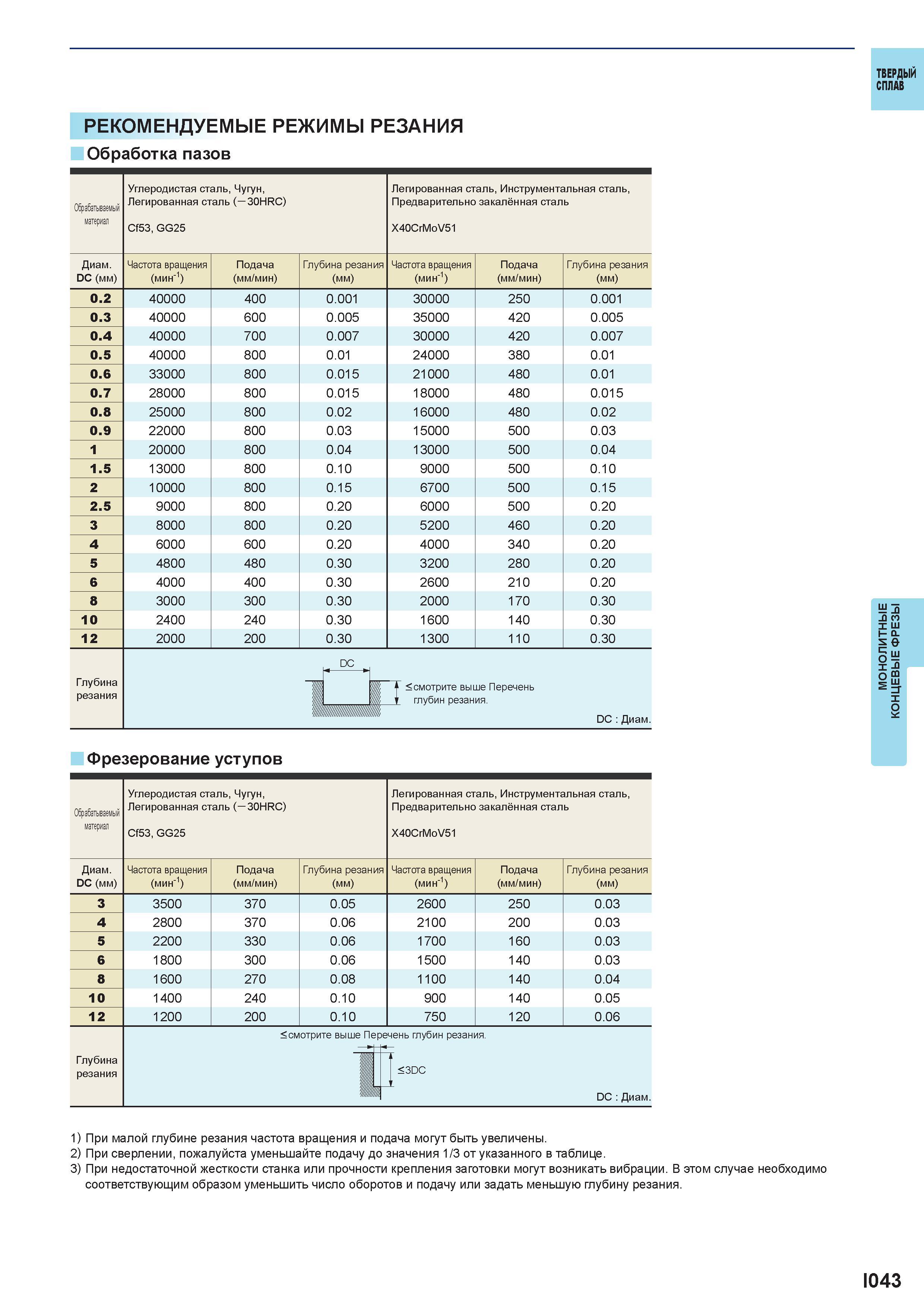

595 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I043

595 Твердый сплав Рекомендуемые режимы резания Обработка пазов Обрабатываемый материал Углеродистая сталь, Чугун, Легированная сталь ( 30HRC) Cf53, G Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I043

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I043 0595 Lab2u

Твердый сплав Рекомендуемые режимы резания Обработка пазов Обрабатываемый материал Углеродистая сталь, Чугун, Легированная сталь ( 30HRC) Cf53, GG25 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь X40CrMoV51 Диаметр Частота вращения Подача Глубина резания DC (мм) (мин-1) (мм/мин) (мм) 0.2 40000 400 0.001 30000 250 0.001 0.3 40000 600 0.005 35000 420 0.005 0.4 40000 700 0.007 30000 420 0.007 0.5 40000 800 0.01 24000 380 0.01 0.6 33000 800 0.015 21000 480 0.01 0.7 28000 800 0.015 18000 480 0.015 0.8 25000 800 0.02 16000 480 0.02 0.9 22000 800 0.03 15000 500 0.03 1 20000 800 0.04 13000 500 0.04 1.5 13000 800 0.10 9000 500 0.10 2 10000 800 0.15 6700 500 0.15 2.5 9000 800 0.20 6000 500 0.20 3 8000 800 0.20 5200 460 0.20 4 6000 600 0.20 4000 340 0.20 5 4800 480 0.30 3200 280 0.20 6 4000 400 0.30 2600 210 0.20 8 3000 300 0.30 2000 170 0.30 10 2400 240 0.30 1600 140 0.30 12 2000 200 0.30 1300 110 0.30 Глубина резания DC mil Г <смотрите выше Перечень у глубин резания. DC Диаметр Фрезерование уступов Обрабатываемый материал Углеродистая сталь, Чугун, Легированная сталь ( 30HRC) Cf53, GG25 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь X40CrMoV51 Диаметр DC (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм) Частота вращения (мин-1) Подача (мм/мин) Глубина резания (мм) 3 3500 370 0.05 2600 250 0.03 4 2800 370 0.06 2100 200 0.03 5 2200 330 0.06 1700 160 0.03 6 1800 300 0.06 1500 140 0.03 8 1600 270 0.08 1100 140 0.04 10 1400 240 0.10 900 140 0.05 12 1200 200 0.10 750 120 0.06 Глубина резания <смотрите выше Пере ШГ чень глубин резания. < 3DC DC Диаметр 1) При малой глубине резания частота вращения и подача могут быть увеличены. 2) При сверлении, пожалуйста уменьшайте подачу до значения 1/3 от указанного в таблице. 3) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. I043 Монолитные концевые фрезы
