MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

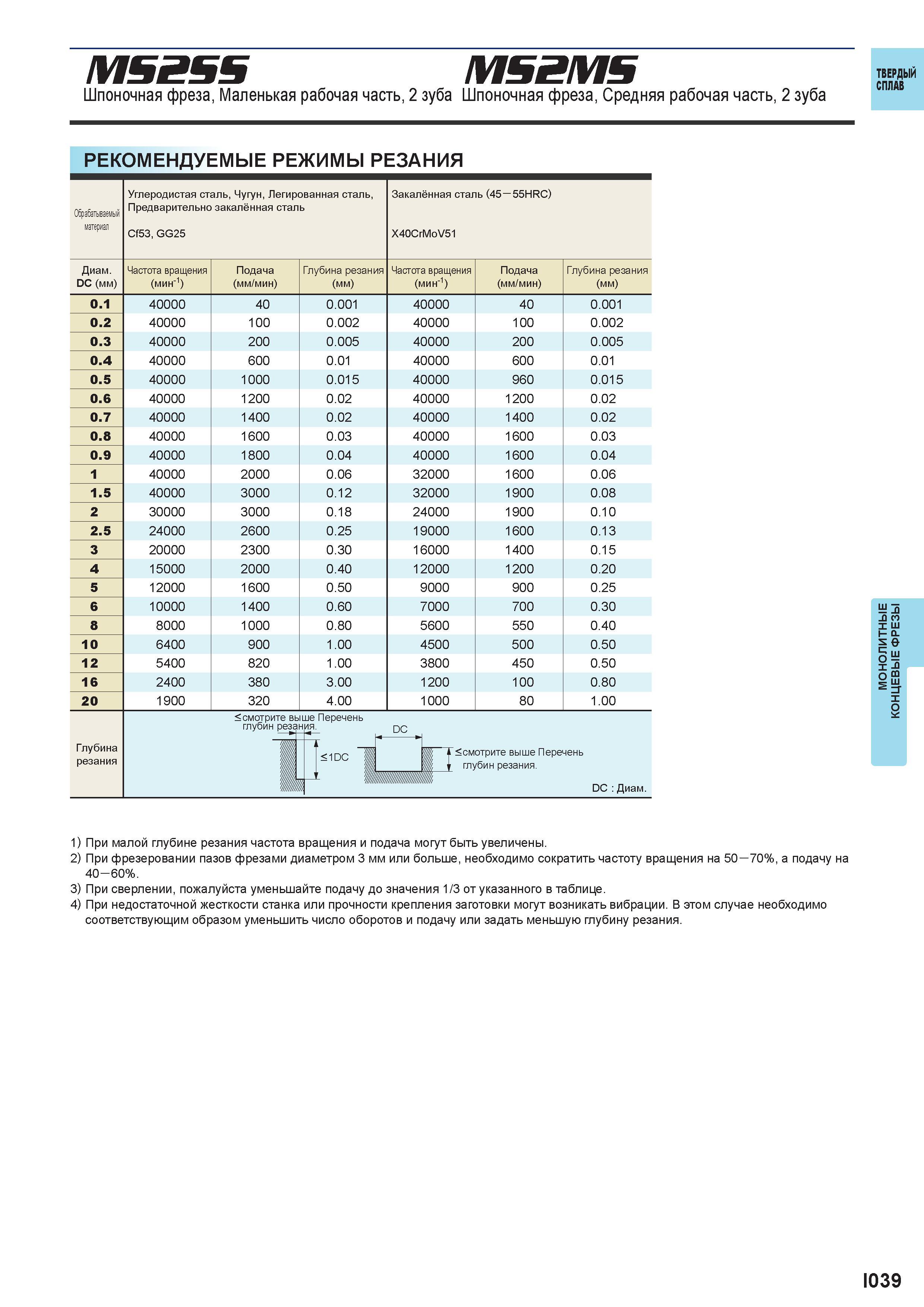

591 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I039

591 MS2SS MS2MS Шпоночная фреза, Маленькая рабочая часть, 2 зуба Шпоночная фреза, Средняя рабочая часть, 2 зуба Рекомендуемые режимы резания Обрабаты Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I039

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I039 0591 Lab2u

MS2SS MS2MS Шпоночная фреза, Маленькая рабочая часть, 2 зуба Шпоночная фреза, Средняя рабочая часть, 2 зуба Рекомендуемые режимы резания Обрабатываемый материал Углеродистая сталь, Чугун, Легированная сталь, Предварительно закалённая сталь Cf53, GG25 Закалённая сталь (45 55HRC) X40CrMoV51 Диаметр DC (мм) Частота вращения (мин"1) Подача (мм/мин) Глубина резания (мм) Частота вращения (мин"1) Подача (мм/мин) Глубина резания (мм) 0.1 40000 40 0.001 40000 40 0.001 0.2 40000 100 0.002 40000 100 0.002 0.3 40000 200 0.005 40000 200 0.005 0.4 40000 600 0.01 40000 600 0.01 0.5 40000 1000 0.015 40000 960 0.015 0.6 40000 1200 0.02 40000 1200 0.02 0.7 40000 1400 0.02 40000 1400 0.02 0.8 40000 1600 0.03 40000 1600 0.03 0.9 40000 1800 0.04 40000 1600 0.04 1 40000 2000 0.06 32000 1600 0.06 1.5 40000 3000 0.12 32000 1900 0.08 2 30000 3000 0.18 24000 1900 0.10 2.5 24000 2600 0.25 19000 1600 0.13 3 20000 2300 0.30 16000 1400 0.15 4 15000 2000 0.40 12000 1200 0.20 5 12000 1600 0.50 9000 900 0.25 6 10000 1400 0.60 7000 700 0.30 8 8000 1000 0.80 5600 550 0.40 10 6400 900 1.00 4500 500 0.50 12 5400 820 1.00 3800 450 0.50 16 2400 380 3.00 1200 100 0.80 20 1900 320 4.00 1000 80 1.00 Глубина резания <смотрите вь глубин реза ше Перечень ни.я- DC отрите выше Перечень бин резания. DC Диаметр < 1DC ГТ<см V/И i глу шшшт 1) При малой глубине резания частота вращения и подача могут быть увеличены. 2) При фрезеровании пазов фрезами диаметром 3 мм или больше, необходимо сократить частоту вращения на 50 70%, а подачу на 40 60%. 3) При сверлении, пожалуйста уменьшайте подачу до значения 1/3 от указанного в таблице. 4) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. I039 Монолитные концевые фрезы
