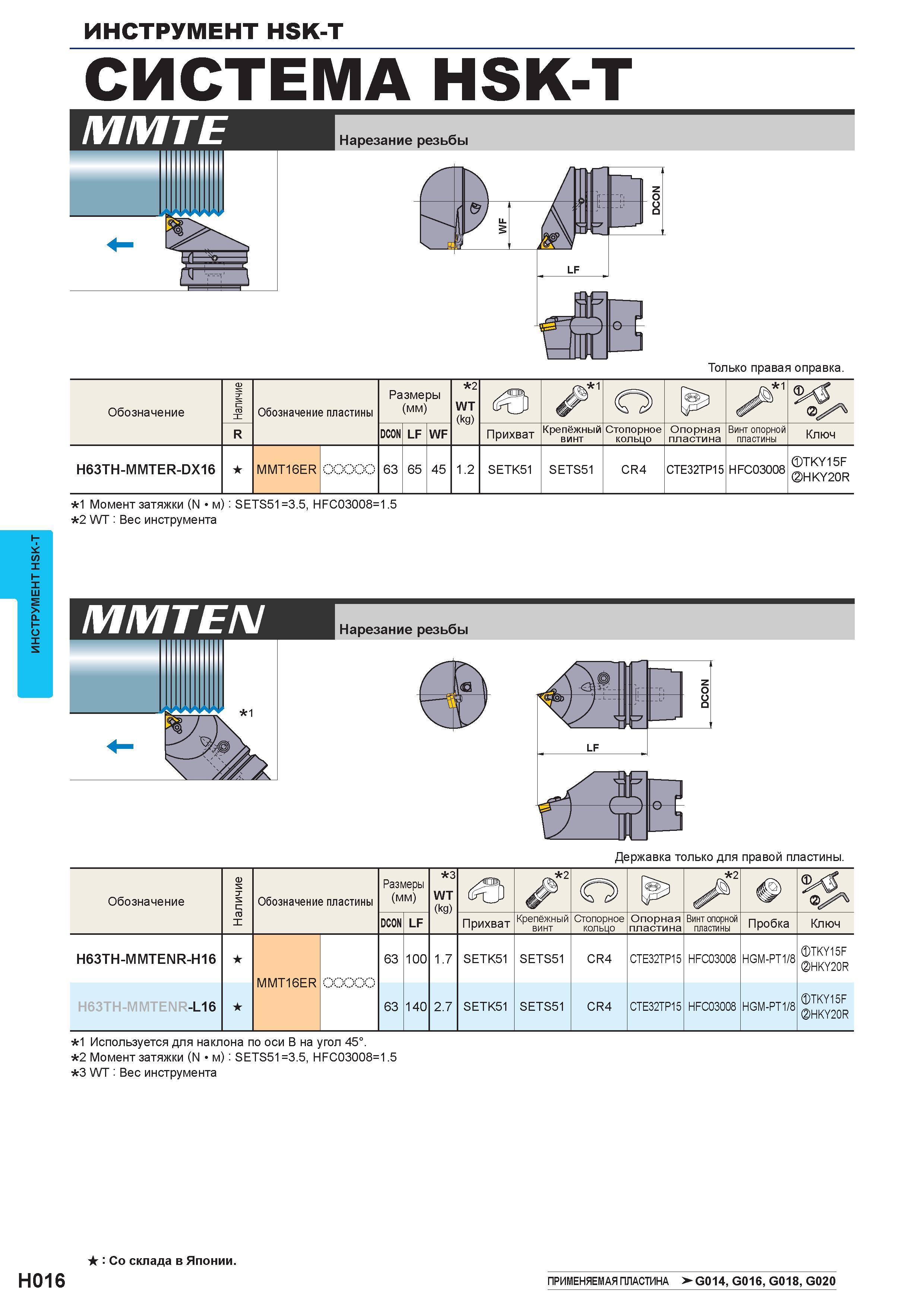

Станочный инструмент с хвостовиком HSK-T Инструментальная система HSK-T MMTE Нарезание резьбы Только правая оправка. Обозначение Наличие Обозначение пластины Размеры (мм) 2 WT (kg) о ( 5 яг R DCON LF WF Прихват Крепёжный винт Стопорное кольцо Опорная пластина Винт опорной пластины Ключ H63TH-MMTER-DX16 MMT16ER 63 65 45 1.2 SETK51 SETS51 CR4 CTE32TP15 HFC03008 TKY15F XHKY20R 1 Момент затяжки (N м): SETS51=3.5, HFC03008=1.5 2 WT Вес инструмента MMTEN Нарезание резьбы Державка только для правой пластины. Обозначение Наличие Обозначение пластины Размеры (мм) 3 WT (kg) 2 О 2 DCON LF Прихват Крепёжный винт Стопорное кольцо Опорная пластина Винт опорной пластины Пробка Ключ H63TH-MMTENR-H16 MMT16ER 63 100 1.7 SETK51 SETS51 CR4 CTE32TP15 HFC03008 HGM-PT1/8 0TKY15F 0HKY20R H63TH-MMTENR-L16 63 140 2.7 SETK51 SETS51 CR4 CTE32TP15 HFC03008 HGM-PT1/8 0TKY15F 0HKY20R 1 Используется для наклона по оси B на угол 45°. 2 Момент затяжки (N м) SETS51=3.5, HFC03008=1.5 3 WT Вес инструмента Со склада в Японии. ПРИМЕНЯЕМАЯ ПЛАСТИНА >-G014, G016, G018, G020
