Хвостовик (конус) HSK / Hollow taper shank

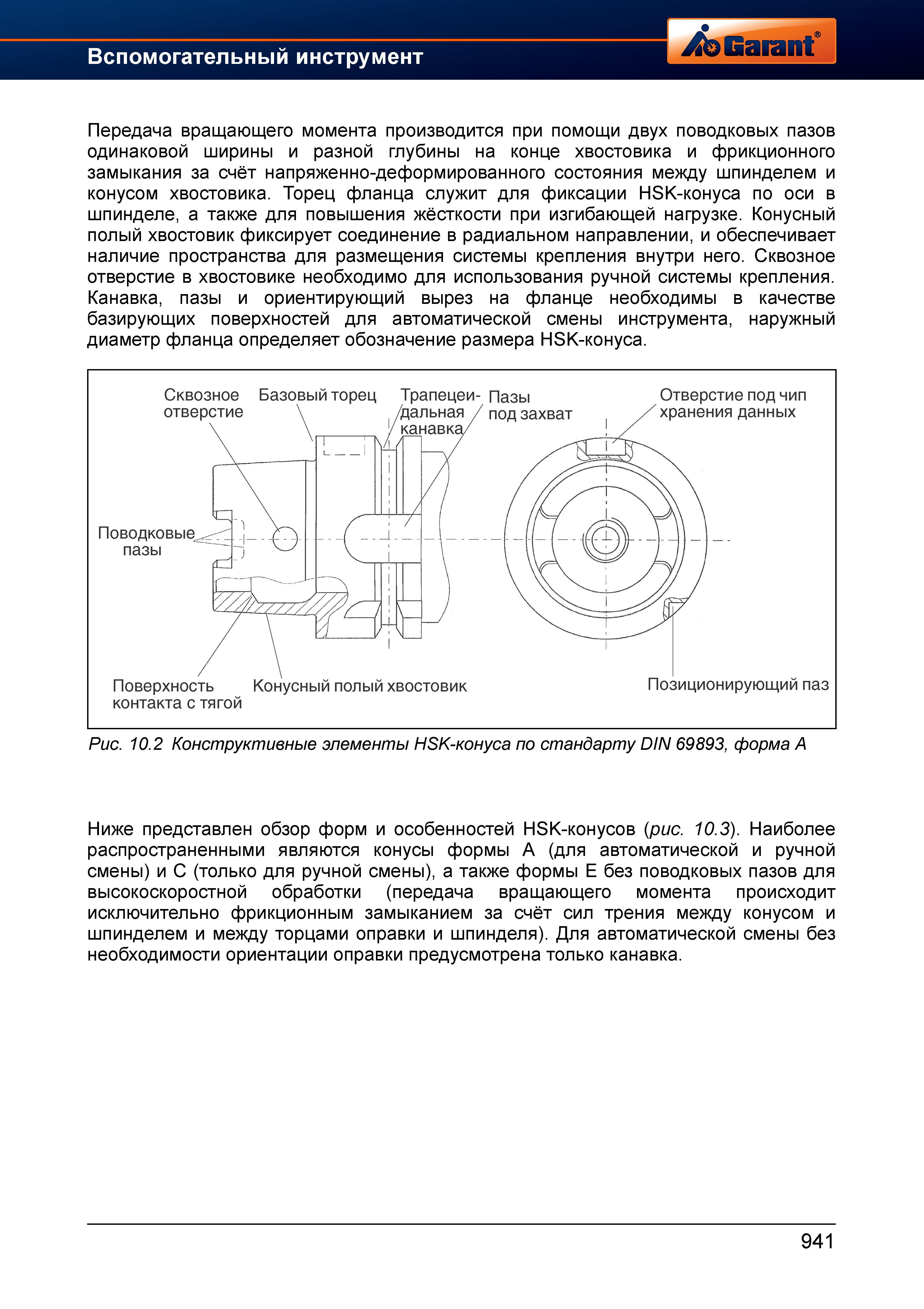

Хвостовики HSK вспомогательного и режущего инструмента Подробное описание конструктивных особенносте Торец фланца служит для фиксации HSK-

Хвостовики HSK вспомогательного и режущего инструмента Подробное описание конструктивных особенносте Торец фланца служит для фиксации HSK-конуса по оси в шпинделе, а также для повышения жёсткости при изгибающей нагрузке. Конусный полый хвостовик фиксирует соединение в радиальном направлении, и обеспечивает наличие пространства для размещения системы крепления внутри него. Сквозное отверстие в хвостовике необходимо для использования ручной системы крепления. Канавка, пазы и ориентирующий вырез на фланце необходимы в качестве базирующих поверхностей для автоматической смены инструмента, наружный диаметр фланца определяет обозначение размера HSK-конуса. Ниже представлен обзор форм и особенностей HSK-конусов (рис. 10.3). Наиболее распространенными являются конусы формы A (для автоматической и ручной смены) и C (только для ручной смены), а также формы E без поводковых пазов для высокоскоростной обработки (передача вращающего момента происходит исключительно фрикционным замыканием за счёт сил трения между конусом и шпинделем и между торцами оправки и шпинделя). Для автоматической смены без необходимости ориентации оправки предусмотрена только канавка. 941 Передача вращающего момента производится при помощи двух поводковых пазов одинаковой ширины и разной глубины на конце хвостовика и фрикционного замыкания за счёт напряженно-деформированного состояния между шпинделем и конусом хвостовика.

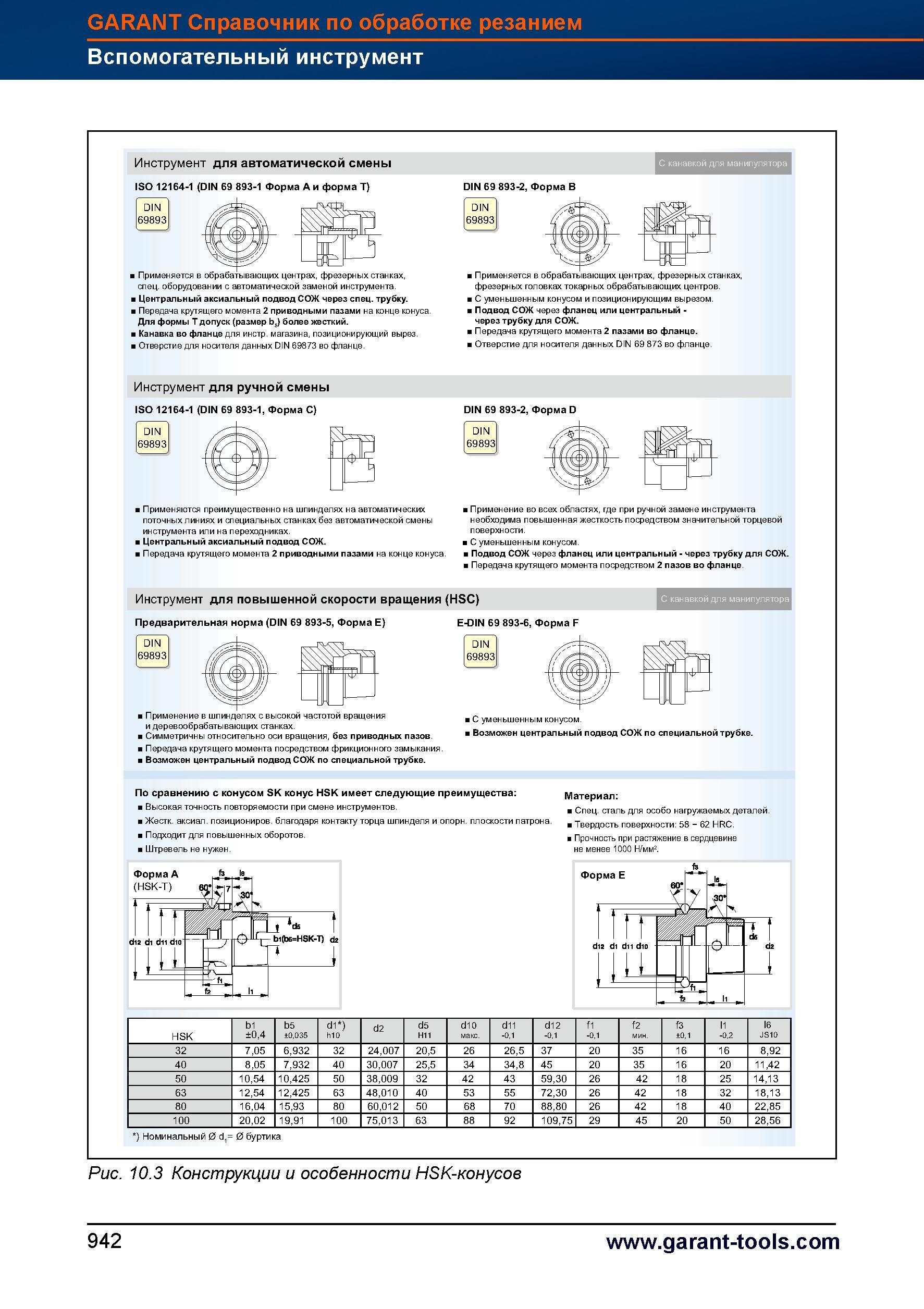

По сравнению со стандартным конусом SK шпиндельный конус HSK имеет следующие преимущества Высокая точность повторяемости при смене инструм

По сравнению со стандартным конусом SK шпиндельный конус HSK имеет следующие преимущества Высокая точность повторяемости при смене инструментов Жесткое аксиальное позиционирование благодаря контакту торца шпинделя и опорной плоскости патрона Твердость поверхности' 58 - 62 HRC Подходит для повышенных оборотов. в Прочность при растяжение в сердцевине Штревель не нужен. не менее 1000 Н/мм2. Форма А (HSK-T) г Форма Е HSK Ь1 ±0,4 Ь5 ±0,035 d1 ) d2 d5 H11 d10 d11 d12 f1 f2 f3 I1 -0,2 I6 JS10 32 7,05 6,932 32 24,007 20,5 26 26,5 37 20 35 16 16 8,92 40 8,05 7,932 40 30,007 25,5 34 34,8 45 20 35 16 20 11,42 50 10,54 10,425 50 38,009 32 42 43 59,30 26 42 18 25 14,13 63 12,54 12,425 63 48,010 40 53 55 72,30 26 42 18 32 18,13 80 16,04 15,93 80 60,012 50 68 70 88,80 26 42 18 40 22,85 100 20,02 19,91 100 75,013 63 88 92 109,75 29 45 20 50 28,56 ) Номинальный 0 di= 0 буртика Рис. 10.3 Конструкции и особенности HSK-конусов 942 GARANT Справочник по обработке резанием Вспомогательный инструмент для автоматической смены ISO 12164-1 (DIN 69 893-1 Форма A и форма T) DIN 69893 С канавкой для манипулятора Применяется в обрабатывающих центрах, фрезерных станках, спец. оборудовании с автоматической заменой инструмента. Центральный аксиальный подвод СОЖ через спец. трубку. Передача крутящего момента 2 приводными пазами на конце конуса. Для формы T допуск (размер b5) более жесткий. Канавка во фланце для инстр. магазина, позиционирующий вырез. Отверстие для носителя данных DIN 69873 во фланце. DIN 69 893-2, Форма B DIN 69893 Применяется в обрабатывающих центрах, фрезерных станках, фрезерных головках токарных обрабатывающих центров. С уменьшенным конусом и позиционирующим вырезом. Подвод СОЖ через фланец или центральный -через трубку для СОЖ. Передача крутящего момента 2 пазами во фланце. Отверстие для носителя данных DIN 69 873 в> Инструмент для ручной смены ISO 12164-1 (DIN 69 893-1, Форма C) DIN 69893 DIN 69 893-2, Форма D DIN 69893 Применяются преимущественно на шпинделях на автоматических поточных линиях и специальных станках без автоматической смены инструмента или на переходниках. Центральный аксиальный подвод СОЖ. Передача крутящего момента 2 приводными пазами на конце конуса. Применение во всех областях, где при ручной замене инструмента необходима повышенная жесткость посредством значительной торцевой поверхности. С уменьшенным конусом. Подвод СОЖ через фланец или центральный - через трубку для СОЖ. Передача крутящего момента посредством 2 пазов во фланце. Инструмент для повышенной скорости вращения (HSC) С канавкой для манипулятора Предварительная норма (DIN 69 893-5, Форма E) DIN 69893 E-DIN 69 893-6, Форма F Применение в шпинделях с высокой частотой вращения и деревообрабатывающих станках. Симметричны относительно оси вращения, без приводных пазов. Передача крутящего момента посредством фрикционного замыкания. Возможен центральный подвод СОЖ по специальной трубке. DIN 69893 С уменьшенным конусом. Возможен центральный подвод СОЖ по специальной трубке. Материал Спец. сталь для особо нагружаемых деталей.

Инструментальная система HSK-T для токарной обработки на многофункциональных станках совместимая с типом HSK-A (стандарт ISO IS012164-1:2001)

Инструментальная система HSK-T для токарной обработки на многофункциональных станках совместимая с типом HSK-A (стандарт ISO IS012164-1:2001) _ Была разработана консорциумом японских производителей и в настоящее время используется во всём мире как стандарт ICTM. Тип HSK был включён в стандарт ISO в 2008 году. (IS012164:3:2008) Высокоточное позиционирование режущей кромки Тип HSK-Т отличается меньшим чем тип HSK-А допуском между ключом шпинделя и шпоночной канавкой держателя инструмента. Это даёт большую точность при позиционировании режущей кромки. Для фрезерной обработки могут использоваться инструменты обычного типа HSK-A. Подходит для многофункциональных станков и обрабатывающих центров. yp ji 5гД в 2 HSK-Т (Стандарт ISO) Держатель для токарного инструмента Шпиндель HSK-T Многофункциональные станки HSK-A63 (Стандарт ISO) Держатель для вращающегося инструмента Шпиндель HSK-A Обрабатывающий центр Улучшенный допуск шпоночной канавки Сравнение допусков (Пример) (мм) HSK А63 и - 12.25 Допуск поводка 12.35 1 0.15 Минимальное зазор 0.08 12.5 0.33 Максимальный за Допуск шпоночной канавки зор 12.58 12.2 HSK Т63 12.3 12.385 Ниниильни шор 0.015 12.4 12.5 12.6 12 112.41 0.035 425 112.46 0.075 Иишшпыый аир Н002 ИНСТРУМЕНТ HSK-T Система HSK-T (Стандарт ICTM) HSK-T - это новая система серии HSK предначенная для токарной обработки на многофункциональных станках

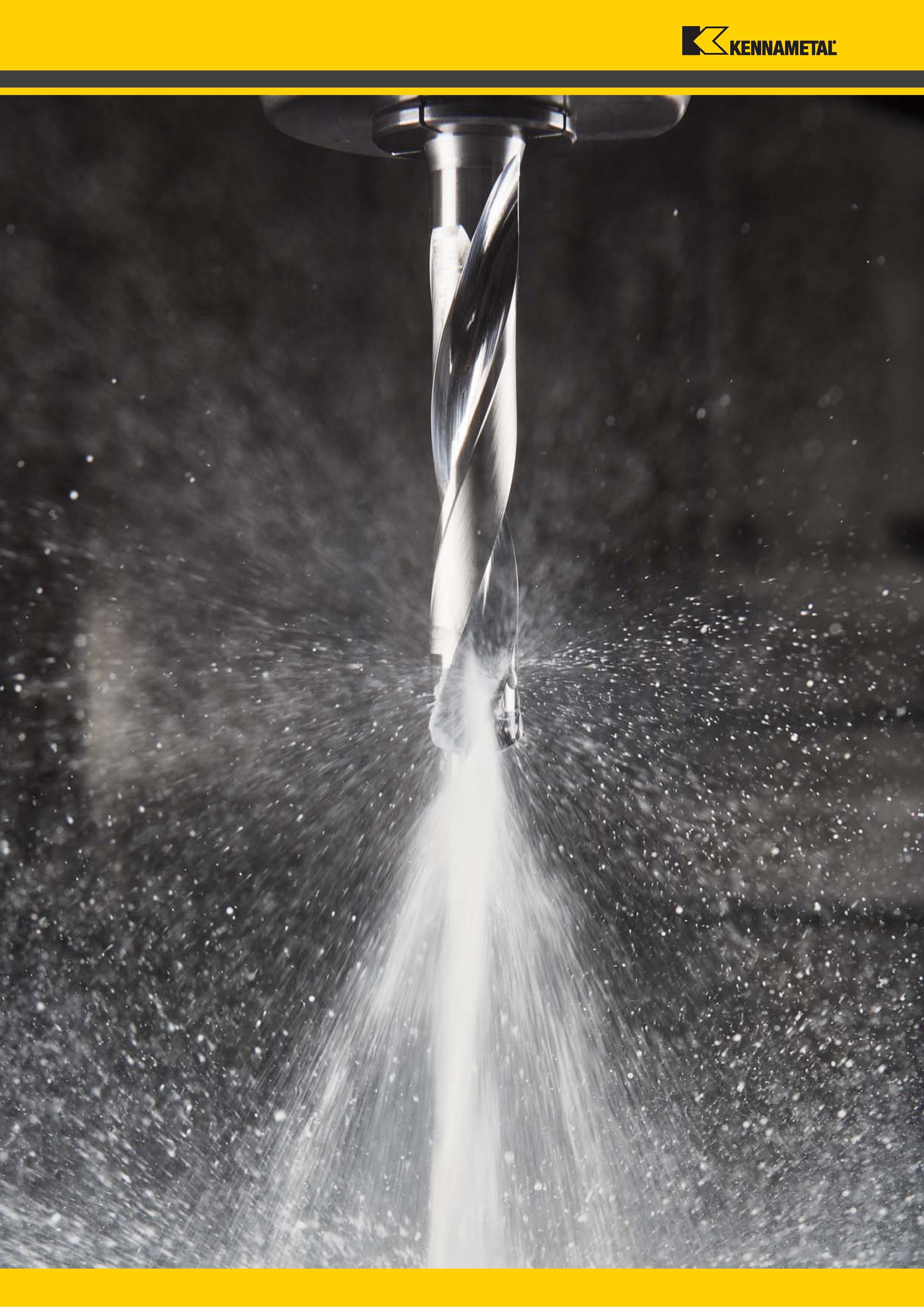

Красочное фото сверла по металлу с внутренними каналами для подвода смазочно-охлаждающей жидкости (СОЖ) в зону резания под высоким давлением

Красочное фото сверла по металлу с внутренними каналами для подвода смазочно-охлаждающей жидкости (СОЖ) в зону резания под высоким давлением _ Kennametal
