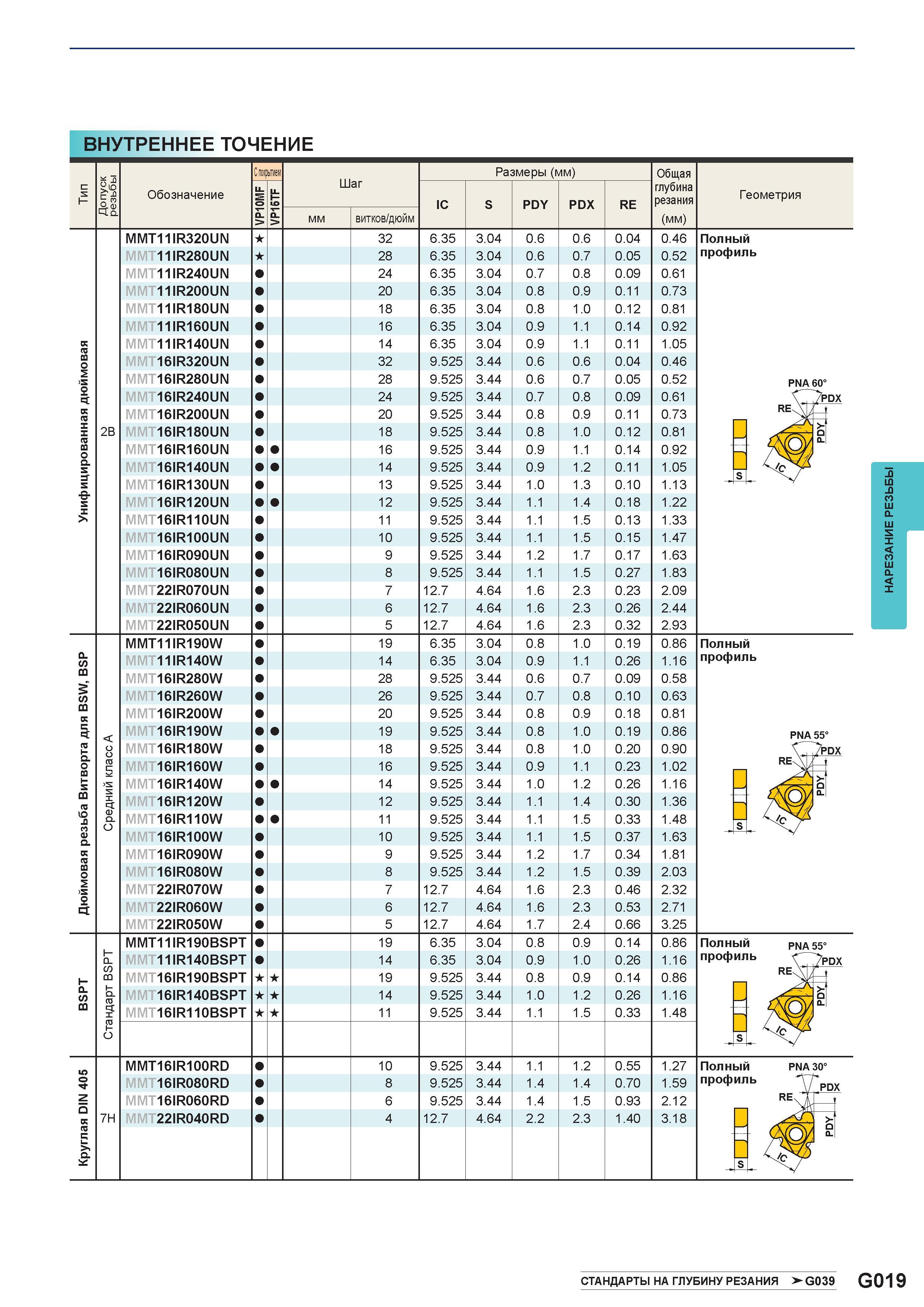

505 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.G019

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. G019 0505 Lab2u

Внутреннее точение на токарном станке Допуск резьбы Обозначение С покрытием Шаг Размеры (мм) Общая глубина резания (мм) F 0 Gl > u 1 6 CL > 1C S PDY PDX RE мм витков/дюйм MMT11IR320UN 32 6.35 3.04 0.6 0.6 0.04 0.46 MMT11IR280UN 28 6.35 3.04 0.6 0.7 0.05 0.52 MMT11IR240UN 24 6.35 3.04 0.7 0.8 0.09 0.61 MMT11IR200UN 20 6.35 3.04 0.8 0.9 0.11 0.73 MMT11IR180UN 18 6.35 3.04 0.8 1.0 0.12 0.81 MMT11IR160UN 16 6.35 3.04 0.9 1.1 0.14 0.92 MMT11IR140UN 14 6.35 3.04 0.9 1.1 0.11 1.05 MMT16IR320UN 32 9.525 3.44 0.6 0.6 0.04 0.46 MMT16IR280UN 28 9.525 3.44 0.6 0.7 0.05 0.52 MMT16IR240UN 24 9.525 3.44 0.7 0.8 0.09 0.61 MMT16IR200UN 20 9.525 3.44 0.8 0.9 0.11 0.73 2В MMT16IR180UN 18 9.525 3.44 0.8 1.0 0.12 0.81 MMT16IR160UN 16 9.525 3.44 0.9 1.1 0.14 0.92 MMT16IR140UN 14 9.525 3.44 0.9 1.2 0.11 1.05 MMT16IR130UN 13 9.525 3.44 1.0 1.3 0.10 1.13 MMT16IR120UN 12 9.525 3.44 1.1 1.4 0.18 1.22 MMT16IR110UN 11 9.525 3.44 1.1 1.5 0.13 1.33 MMT16IR100UN 10 9.525 3.44 1.1 1.5 0.15 1.47 MMT16IR090UN 9 9.525 3.44 1.2 1.7 0.17 1.63 MMT16IR080UN 8 9.525 3.44 1.1 1.5 0.27 1.83 MMT22IR070UN 7 12.7 4.64 1.6 2.3 0.23 2.09 MMT22IR060UN 6 12.7 4.64 1.6 2.3 0.26 2.44 MMT22IR060UN 5 12.7 4.64 1.6 2.3 0.32 2.93 MMT11IR190W 19 6.35 3.04 0.8 1.0 0.19 0.86 MMT11IR140W 14 6.35 3.04 0.9 1.1 0.26 1.16 MMT16IR280W 28 9.525 3.44 0.6 0.7 0.09 0.58 MMT16IR260W 26 9.525 3.44 0.7 0.8 0.10 0.63 MMT16IR200W 20 9.525 3.44 0.8 0.9 0.18 0.81 Средний класс А MMT16IR190W 19 9.525 3.44 0.8 1.0 0.19 0.86 MMT16IR180W 18 9.525 3.44 0.8 1.0 0.20 0.90 MMT16IR160W 16 9.525 3.44 0.9 1.1 0.23 1.02 MMT16IR140W 14 9.525 3.44 1.0 1.2 0.26 1.16 MMT16IR120W 12 9.525 3.44 1.1 1.4 0.30 1.36 MMT16IR110W 11 9.525 3.44 1.1 1.5 0.33 1.48 MMT16IR100W 10 9.525 3.44 1.1 1.5 0.37 1.63 MMT16IR090W 9 9.525 3.44 1.2 1.7 0.34 1.81 MMT16IR080W 8 9.525 3.44 1.2 1.5 0.39 2.03 MMT22IR070W 7 12.7 4.64 1.6 2.3 0.46 2.32 MMT22IR060W 6 12.7 4.64 1.6 2.3 0.53 2.71 MMT22IR060W 5 12.7 4.64 1.7 2.4 0.66 3.25 Стандарт BSPT MMT11IR190BSPT 19 6.35 3.04 0.8 0.9 0.14 0.86 MMT11IR140BSPT 14 6.35 3.04 0.9 1.0 0.26 1.16 MMT16IR190BSPT 19 9.525 3.44 0.8 0.9 0.14 0.86 MMT16IR140BSPT 14 9.525 3.44 1.0 1.2 0.26 1.16 MMT16IR110BSPT 11 9.525 3.44 1.1 1.5 0.33 1.48 MMT16IR100RD 10 9.525 3.44 1.1 1.2 0.55 1.27 MMT16IR080RD 8 9.525 3.44 1.4 1.4 0.70 1.59 MMT16IR060RD 6 9.525 3.44 1.4 1.5 0.93 2.12 7H MMT22IR040RD 4 12.7 4.64 2.2 2.3 1.40 3.18 Геометрия Полный профиль PNA 60° S" <л QQ к П та р о ой ей (Q ь М р Полный профиль PNA 30° PDX Стандарты на глубину резания при точении резьбы >- G039 G019 Нарезание резьбы резцом
