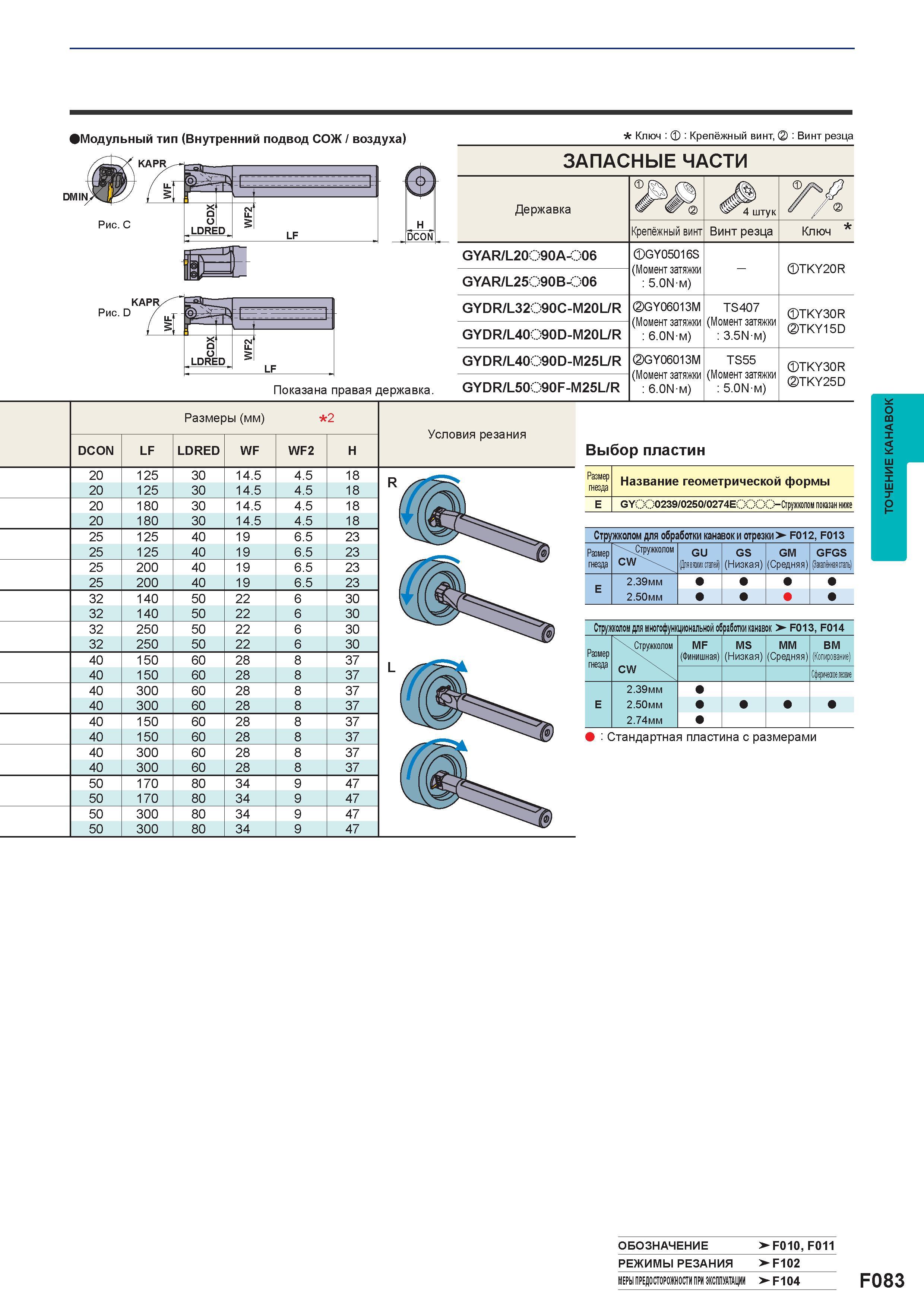

Модульный тип (Внутренний подвод СОЖ / воздуха) KAPR DMif Ключ Крепёжный винт Винт резца Запасные части H DCON Рис. D L° L- -1 1 ol LDRED см и. g LF Показана правая державка. Размеры (мм) 2 Условия резания DCON LF LDRED WF WF2 H 20 125 30 14.5 4.5 18 20 125 30 14.5 4.5 18 20 180 30 14.5 4.5 18 20 180 30 14.5 4.5 18 25 125 40 19 6.5 23 25 125 40 19 6.5 23 25 200 40 19 6.5 23 25 200 40 19 6.5 23 32 140 50 22 6 30 32 140 50 22 6 30 32 250 50 22 6 30 32 250 50 22 6 30 40 150 60 28 8 37 40 150 60 28 8 37 L(f/rSi 40 300 60 28 8 37 40 300 60 28 8 37 40 150 60 28 8 37 40 150 60 28 8 37 40 300 60 28 8 37 40 300 60 28 8 37 50 170 80 34 9 47 50 170 80 34 9 47 50 300 80 34 9 47 50 300 80 34 9 47 -Л/ Державка 4штук ТА Крепёжный винт Винт резца Ключ GYAR/L20090A-006 GY05016S (Момент затяжки 5.0Niu) - TKY20R GYAR/L25090B-006 GYDR/L32090C-M20L/R GY06013M (Момент затяжки 6.0Niu) TS407 (Момент затяжки 3.5Niu) TKY30R TKY15D GYDR/L40090D-M20L/R GYDR/L40090D-M25L/R GY06013M (Момент затяжки 6.0Niu) TS55 (Момент затяжки 5.0Niu) TKY30R TKY25D GYDR/L50090F-M25L/R Выбор пластин Размер гнезда Название геометрической формы GYC.Ю0239/0250/0274EC.XXC0-frружколом покаин ниже Стружколом для обработки канавок и отрезки > F012, F013 Размер гнезда Стружколом cW'<\ GU (Дшишталей) GS (Низкая) GM (Средняя) GFGS (Занлённашаль) E 2.39мм 2.50мм Стружколом для многофункциональной обработки канавой F013, F014 Размер гнезда \Стружколом MF (Финишная) MS (Низкая) MM (Средняя) BM (Копирование) CW Сфериешмеяе 2.39мм E 2.50мм 2.74мм Стандартная пластина с размерами E ОБОЗНАЧЕНИЕ > F010, F011 Режимы резания >- F102 Меры предосторожности при работе с металлорежущим инструментом VF104 F083 Точение канавок на станке
