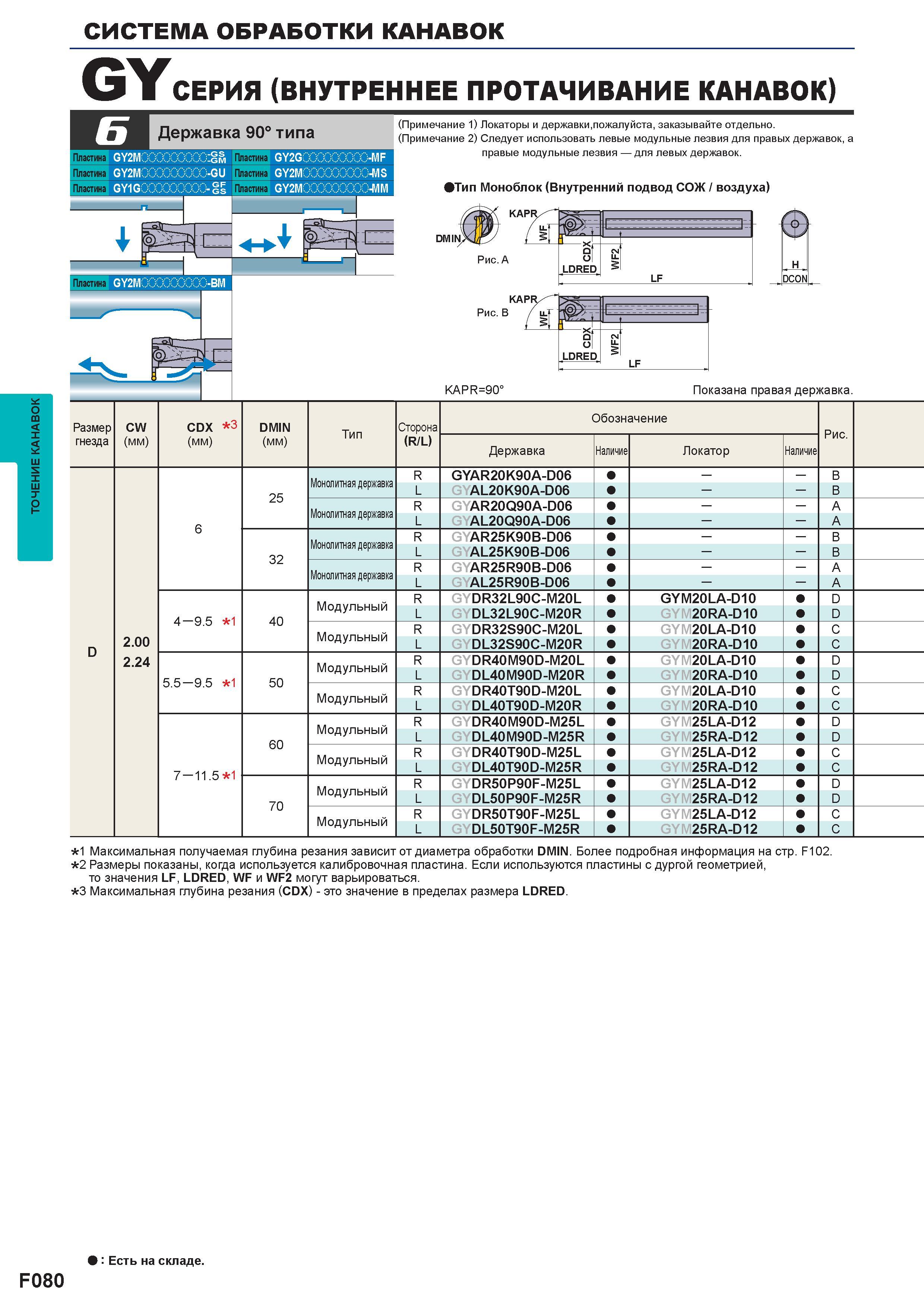

Точение канавок на станке Токарные канавочные резцы СЕРИЯ Внутреннее точение канавок Державка 90° типа M -GM Пластина M -GU Пластина . gf Пластина (Примечание 1) Локаторы и державки,пожалуйста, заказывайте отдельно. (Примечание 2) Следует использовать левые модульные лезвия для правых державок, а правые модульные лезвия для левых державок. Тип Моноблок (Внутренний подвод СОЖ / воздуха) DMIN KAPF Рис. A KAPF Рис. B KAPR=90° -Х - of LDRED CN LL LF 1 5 1 . Г . J ol LDRED CN LL LF H DCON Показана правая державка. Размер гнезда CW (мм) CDX 3 (мм) DMIN (мм) Тип Сторона (R/L) Обозначение Державка Наличие Локатор Наличие Рис. 25 Монолитная державка R L GYAR20K90A-D06 GYAL20K90A-D06 Монолитная державка R L GYAR20Q90A-D06 GYAL20Q90A-D06 32 Монолитная державка Монолитная державка R L R L GYAR25K90B-D06 GYAL25K90B-D06 GYAR25R90B-D06 GYAL25R90B-D06 4-9.5 1 40 2.00 2.24 Модульный R L R L GYDR32L90C-M20L GYDL32L90C-M20R GYDR32S90C-M20L GYDL32S90C-M20R 5.5-9.5 1 50 Модульный R L GYDR40M90D-M20L GYDL40M90D-M20R Модульный R L GYDR40T90D-M20L GYDL40T90D-M20R 60 Модульный 7 -11.5 1 R L R L GYDR40M90D-M25L GYDL40M90D-M25R GYDR40T90D-M25L GYDL40T90D-M25R 70 Модульный R L R L GYDR50P90F-M25L GYDL50P90F-M25R GYDR50T90F-M25L GYDL50T90F-M25R А А В В А А GYM20LA-D10 GYM20RA-D10 GYM20LA-D10 GYM20RA-D10 GYM20LA-D10 GYM20RA-D10 GYM20LA-D10 GYM20RA-D10 GYM25LA-D12 GYM25RA-D12 GYM25LA-D12 GYM25RA-D12 GYM25LA-D12 GYM25RA-D12 GYM25LA-D12 GYM25RA-D12 D D C C D D C C D D C C D D C C 1 Максимальная получаемая глубина резания зависит от диаметра обработки DMIN. Более подробная информация на стр. F102. 2 Размеры показаны, когда используется калибровочная пластина. Если используются пластины с дургой геометрией, то значения LF, LDRED, WF и WF2 могут варьироваться. 3 Максимальная глубина резания (CDX) - это значение в пределах размера LDRED. 6 D Есть на складе. F080
