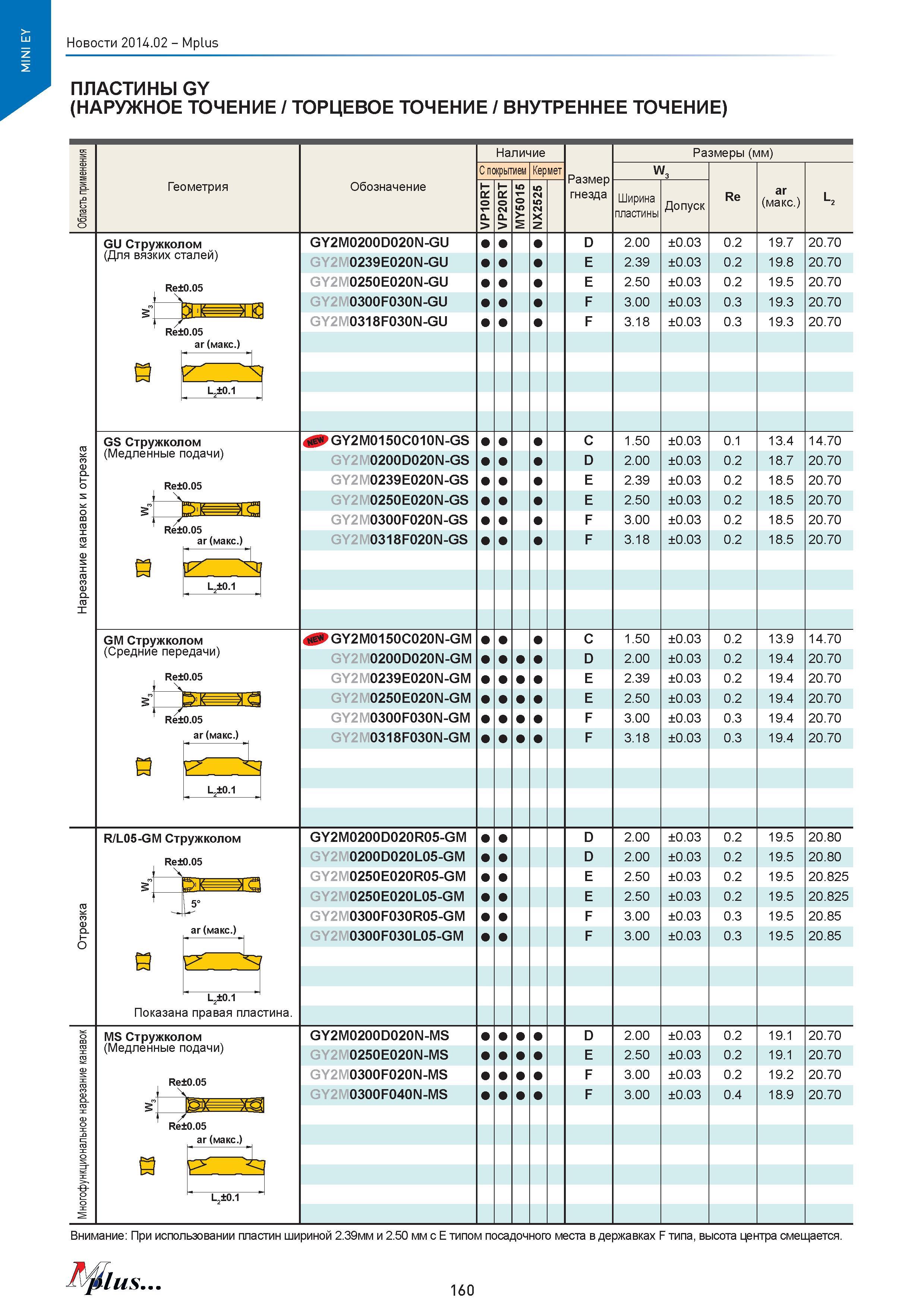

160 Каталог MITSUBISHI 2014 Новый режущий инструмент для металлообработки 14.2 Стр.160

Каталог MITSUBISHI 2014 Новый режущий инструмент 14.2 Стр. 160 0160 Lab2u

Mplus ПЛАСТИНЫ GY (НАРУЖНОЕ ТОЧЕНИЕ I ТОРЦЕВОЕ ТОЧЕНИЕ I ВНУТРЕННЕЕ ТОЧЕНИЕ) тс CD CD EZ _Q £ Л о Геометрия Обозначение Наличие Размер гнезда Размеры (мм) С покрытием Кермет "з Re ar (макс.) L2 vpiort VP20RT MY5015 NX2525 Ширина пластины Допуск GU Стружколом (Для вязких сталей) GY2M0200D020N-GU D 2.00 ±0.03 0.2 19.7 20.70 GY2M0239E020N-GU E 2.39 ±0.03 0.2 19.8 20.70 Re±0.05 GY2M0250E020N-GU E 2.50 ±0.03 0.2 19.5 20.70 и VvJ У ч г GY2M0300F030N-GU F 3.00 ±0.03 0.3 19.3 20.70 % 1 И ъ Re±0.05 ar (макс.) GY2M0318F030N-GU F 3.18 ±0.03 0.3 19.3 20.70 й ' Ц-v / \ L ±0.1 GS Стружколом (Медленные подачи) не" GY2M0150C010N-GS С 1.50 ±0.03 0.1 13.4 14.70 Нарезание канавок и отрезк; GY2M0200D020N-GS D 2.00 ±0.03 0.2 18.7 20.70 Re±0.05 GY2M0239E020N-GS E 2.39 ±0.03 0.2 18.5 20.70 Ч GY2M0250E020N-GS E 2.50 ±0.03 0.2 18.5 20.70 " рд' srTI 5 \ )тттт Г\ /1 тип GY2M0300F020N-GS F 3.00 ±0.03 0.2 18.5 20.70 й ar (макс.) GY2M0318F020N-GS F 3.18 ±0.03 0.2 18.5 20.70 „Л L2±0.1 GM Стружколом (Средние передачи) не" GY2M0150C020N-GM С 1.50 ±0.03 0.2 13.9 14.70 GY2M0200D020N-GM D 2.00 ±0.03 0.2 19.4 20.70 Re±0.05 1 Ч GY2M0239E020N-GM E 2.39 ±0.03 0.2 19.4 20.70 г"1 GY2M0250E020N-GM E 2.50 ±0.03 0.2 19.4 20.70 Re±0.05 GY2M0300F030N-GM F 3.00 ±0.03 0.3 19.4 20.70 ar (макс.) GY2M0318F030N-GM F 3.18 ±0.03 0.3 19.4 20.70 й L,±0.1 R/L05-GM Стружколом GY2M0200D020R05-GM D 2.00 ±0.03 0.2 19.5 20.80 Re±0.05 GY2M0200D020L05-GM D 2.00 ±0.03 0.2 19.5 20.80 Отрезка GY2M0250E020R05-GM E 2.50 ±0.03 0.2 19.5 20.825 GY2M0250E020L05-GM E 2.50 ±0.03 0.2 19.5 20.825 5° GY2M0300F030R05-GM F 3.00 ±0.03 0.3 19.5 20.85 а ar (макс.) GY2M0300F030L05-GM F 3.00 ±0.03 0.3 19.5 20.85 L2±0.1 Показана правая пластина. Многофункциональное нарезание канавок MS Стружколом (Медленные подачи) GY2M0200D020N-MS D 2.00 ±0.03 0.2 19.1 20.70 GY2M0250E020N-MS E 2.50 ±0.03 0.2 19.1 20.70 Re±0.05 GY2M0300F020N-MS F 3.00 ±0.03 0.2 19.2 20.70 1 \ GY2M0300F040N-MS F 3.00 ±0.03 0.4 18.9 20.70 ot > 1 / ЛЧЙ1 аг (макс.) й 1, I L+0.1 Внимание: При использовании пластин шириной 2.39мм и 2.50 мм с Е типом посадочного места в державках F типа, высота центра смещается. 160
