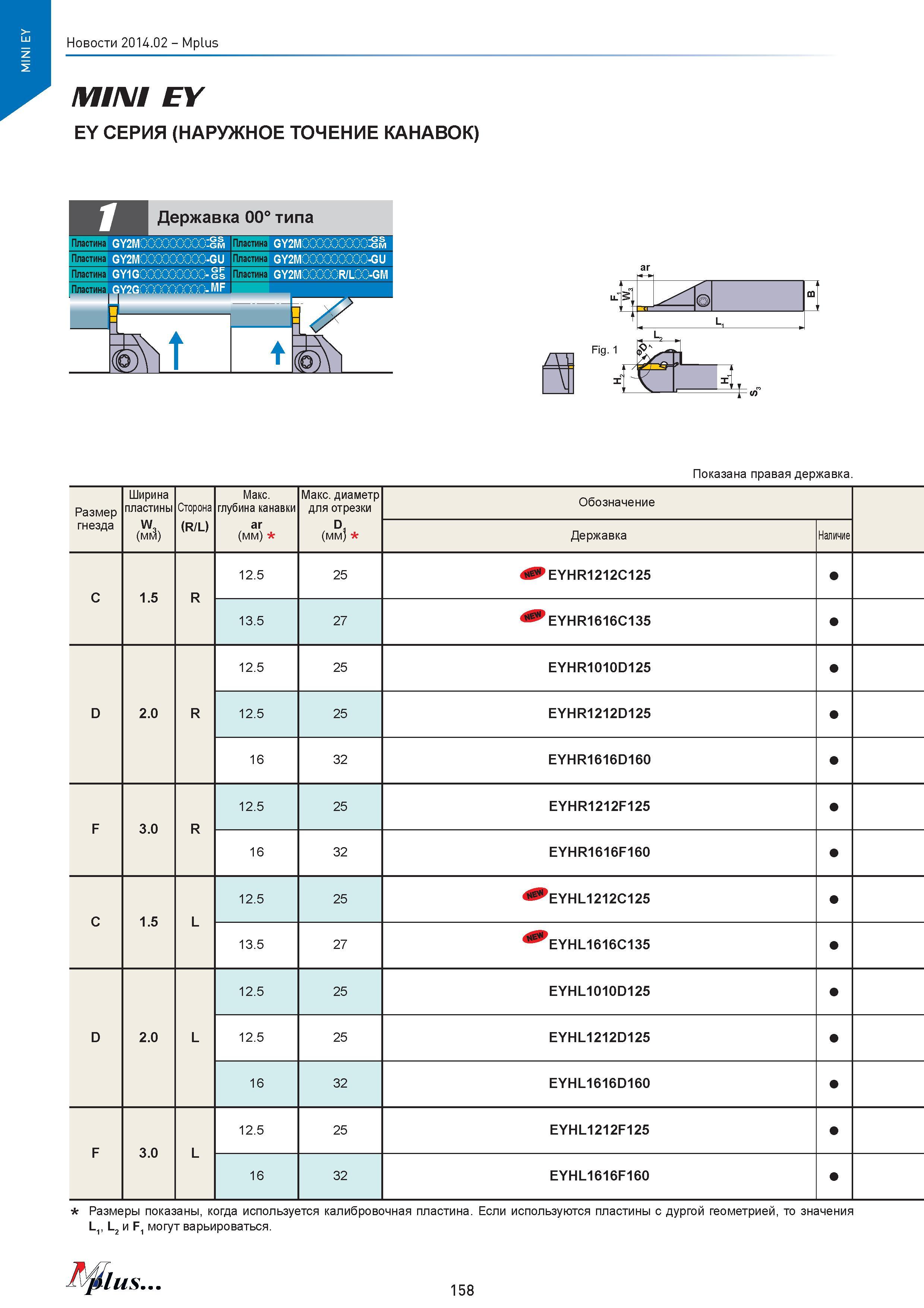

i, Mplus MINI EY EY СЕРИЯ (НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК) Державка 00° типа Пластина 6Y2MCCCOC JvvV-GM Пластина GY2MCO- .,wvv.-..GS -. vVvvV-GN Пластина 6Y2MCCCOC -GU Пластина GY2MCO- ;oooooo-gu Пластина GY1G0000C GF .AAA GS Пластина GY2MCO- Q0R/L00-GM Пластина GY2GOOOOO 'ГП0- MF I t 1 О m I . L, ar Показана правая державка. Размер гнезда Ширина пластины W3 (MNl) Сторона (R/L) Макс. глубина канавки ar (мм) Макс. диаметр для отрезки (мм) Обозначение Державка Наличие С 1.5 R 12.5 25 EYHR1212C125 13.5 27 EYHR1616C135 D 2.0 R 12.5 25 EYHR1010D125 12.5 25 EYHR1212D125 16 32 EYHR1616D160 F 3.0 R 12.5 25 EYHR1212F125 16 32 EYHR1616F160 С 1.5 L 12.5 25 EYHL1212C125 13.5 27 ’‘е'1 EYHL1616C135 D 2.0 L 12.5 25 EYHL1010D125 12.5 25 EYHL1212D125 16 32 EYHL1616D160 F 3.0 L 12.5 25 EYHL1212F125 16 32 EYHL1616F160 Размеры показаны, когда используется калибровочная пластина. Если используются пластины с дургой геометрией, то значения L,, Ц и F, могут варьироваться. 158
