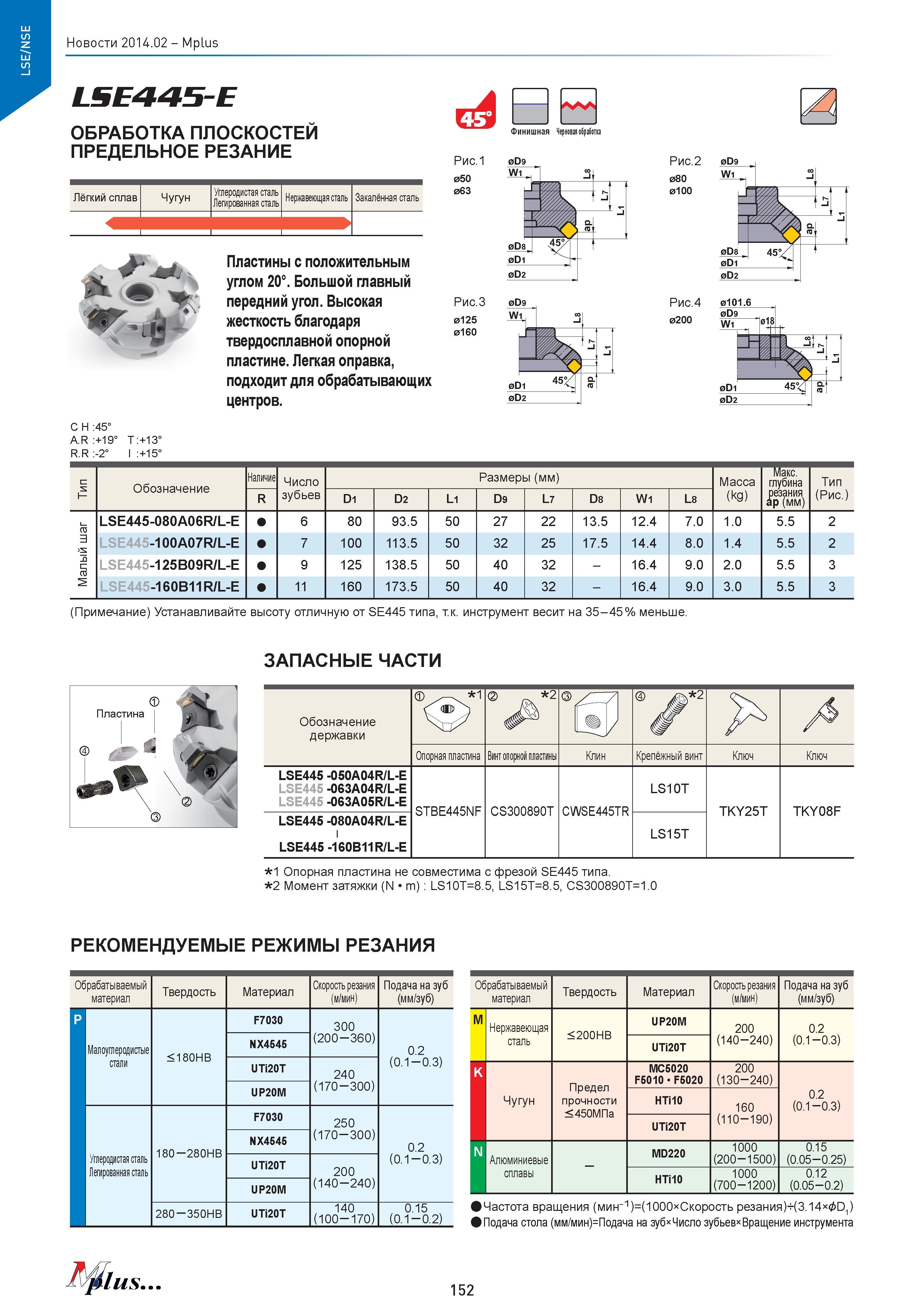

Mplus LSE445-E ОБРАБОТКА ПЛОСКОСТЕЙ ПРЕДЕЛЬНОЕ РЕЗАНИЕ Лёгкий сплав Чугун Углеродистая сталь Легированная сталь Нержавеющая сталь Закалённая сталь Пластины с положительным углом 20°. Большой главный передний угол. Высокая жесткость благодаря твердосплавной опорной пластине. Легкая оправка, подходит для обрабатывающих центров. с н A.R R.R 45° +19° Т:+13° -2° I :+15° В0 Финишная Черновая обработка РИС.1 0D9 050 063 Рис.З 0D9 0125 0160 С S I- Обозначение Наличие Число зубьев Размеры (мм) Масса (kg) Макс. глубина резания ap(мм) Тип (Рис.) R D1 D2 Li D9 L7 Da W1 La Малый шаг LSE445-080A06R/L-E 6 80 93.5 50 27 22 13.5 12.4 7.0 1.0 5.5 2 LSE445-100A07R/L-E 7 100 113.5 50 32 25 17.5 14.4 8.0 1.4 5.5 2 LSE445-125B09R/L-E 9 125 138.5 50 40 32 - 16.4 9.0 2.0 5.5 3 LSE445-160B11R/L-E 11 160 173.5 50 40 32 - 16.4 9.0 3.0 5.5 3 (Примечание) Устанавливайте высоту отличную от SE445 типа, т.к. инструмент весит на 35-45% меньше. ЗАПАСНЫЕ ЧАСТИ Обозначение державки X 2 v 2 / Опорная пластина Винт опорной пластины Клин Крепёжный винт Ключ Ключ LSE445 -050A04R/L-E LSE445 -063A04R/L-E LSE445 -063A05R/L-E STBE445NF CS300890T CWSE445TR LS10T TKY25T TKY08F LSE445 -080A04R/L-E - LSE445 -160B11R/L-E LS15T 1 Опорная пластина не совместима с фрезой SE445 типа. 2 Момент затяжки (N m): LS10T=8.5, LS15T=8.5, CS300890T=1.0 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм/зуб) р F7030 300 Малоуглеродистые <180HB NX4545 (200-360) 0.2 стали UTi20T 240 (0.1-0.3) UP20M (170 - 300) F7030 250 180 - 280HB NX4545 (170 - 300) 0.2 Углеродистая сталь Легированная сталь UTi20T 200 (0.1-0.3) UP20M (140-240) 280 - 350HB UTi20T 140 (100 -170) 0.15 (0.1 0.2) Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм/зуб) M Нержавеющая <200HB UP20M 200 0.2 сталь UTi20T (140-240) (0.1 0.3) К Предел прочности < 450МПа MCS020 FS010 F5020 200 (130-240) Чугун HTi10 160 0.2 (0.1 0.3) UTi20T (110-190) N Алюминиевые MD220 1000 (200 -1500) 0.15 (0.05-0.25) сплавы HTi10 1000 (700 -1200) 0.12 (0.05-0.2) О Частота вращения (мин_1)=(1000хСкорость резания) (3.14х&01) Подача стола (мм/мин)=Подача на зуб Число зубьев Вращение инструмента U US.. 152
