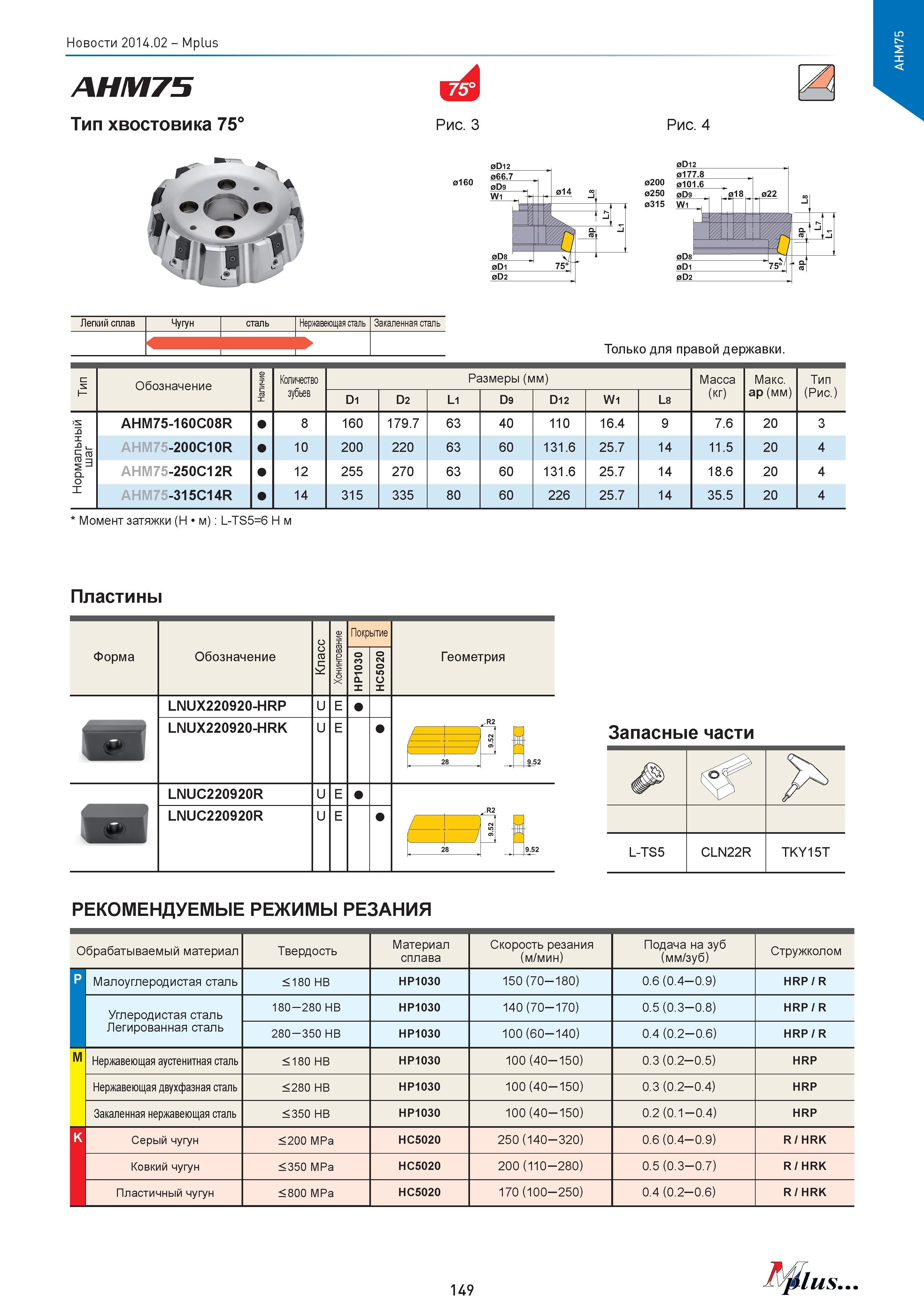

Mplus AHM75 Тип хвостовика 75° 75\ Рис. 3 Рис. 4 0D12 0160 066.7 0D8 1 j vf 0D1 75° р 0177.8 0200 0101.6 0250 0D9 0315 W1 Легкий сплав Чугун Нержавеющая сталь Закаленная сталь Только для правой державки. с S 1- Обозначение ш р i П Количество зубьев Размеры(мм) Масса (кг) Макс. ap (мм) Тип (Рис.) D1 D2 Li D9 D12 Wi L8 Нормальный шаг AHM75-160C08R 8 160 179.7 63 40 110 16.4 9 7.6 20 3 AHM75-200C10R 10 200 220 63 60 131.6 25.7 14 11.5 20 4 AHM75-250C12R 12 255 270 63 60 131.6 25.7 14 18.6 20 4 AHM75-315C14R 14 315 335 80 60 226 25.7 14 35.5 20 4 Момент затяжки (Н м): L-TS5=6 Н м Пластины Форма Обозначение LNUX220920-HRP LNUX220920-HRK LNUC220920R LNUC220920R Покрытие Геометрия / S / / / 28 Запасные части РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Твердость Материал сплава Скорость резания (м/мин) Подача на зуб (мм/зуб) Стружколом р Малоуглеродистая сталь < 180 HB НР1030 150 (70-180) 0.6 (0.4 0.9) HRP/R Углеродистая сталь 180 - 280 HB НР1030 140(70-170) 0.5 (0.3 0.8) HRP/R Легированная сталь 280 - 350 HB НР1030 100 (60-140) 0.4 (0.2 0.6) HRP/R M Нержавеющая аустенитная сталь < 180 HB НР1030 100 (40-150) 0.3 (0.2 0.5) HRP Нержавеющая двухфазная сталь < 280 HB НР1030 100 (40-150) 0.3 (0.2 0.4) HRP Закаленная нержавеющая сталь < 350 HB НР1030 100 (40-150) 0.2 (0.1 0.4) HRP К Серый чугун < 200 MPa НС5020 250 (140-320) 0.6 (0.4 0.9) R/HRK Ковкий чугун < 350 MPa НС5020 200 (110 -280) 0.5 (0.3 0.7) R/HRK Пластичный чугун < 800 MPa НС5020 170 (100-250) 0.4 (0.2 0.6) R/HRK R2 28 149
