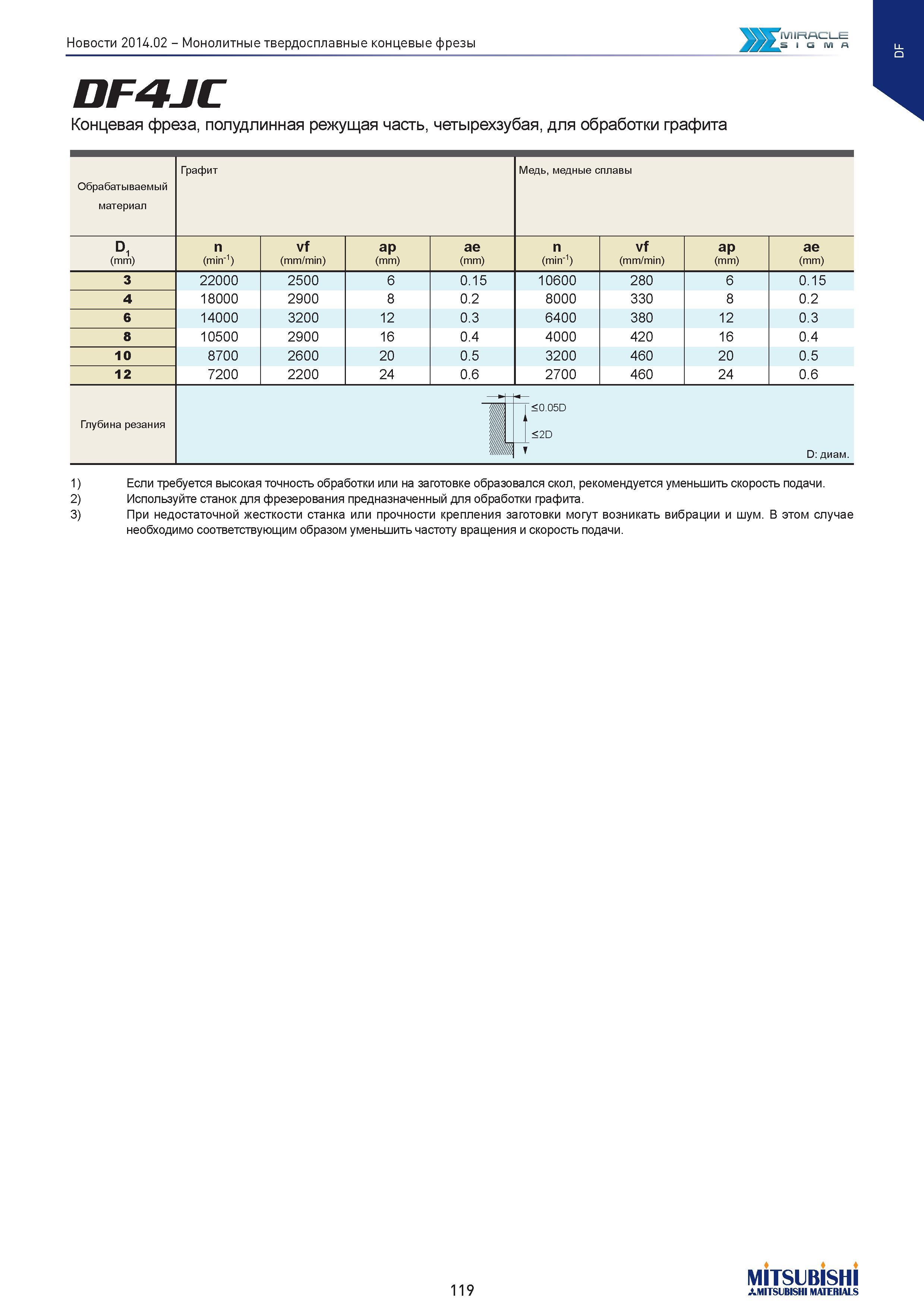

Монолитные твердосплавные концевые фрезы MIRACLE SIGMA DF4JC Концевая фреза, полудлинная режущая часть, четырехзубая, для обработки графита Обрабатываемый материал Графит Медь, медные сплавы D1 n vf ap ae n vf ap ae (mm) (min-1) (mm/min) (mm) (mm) (min-1) (mm/min) (mm) (mm) 3 22000 2500 6 0.15 10600 280 6 0.15 4 18000 2900 8 0.2 8000 330 8 0.2 6 14000 3200 12 0.3 6400 380 12 0.3 8 10500 2900 16 0.4 4000 420 16 0.4 10 8700 2600 20 0.5 3200 460 20 0.5 12 7200 2200 24 0.6 2700 460 24 0.6 1) Если требуется высокая точность обработки или на заготовке образовался скол, рекомендуется уменьшить скорость подачи. 2) Используйте станок для фрезерования предназначенный для обработки графита. 3) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации и шум. В этом случае необходимо соответствующим образом уменьшить частоту вращения и скорость подачи. 119 MITSUBISHI AMITSUBISHI MATERIALS
