118 Каталог MITSUBISHI 2014 Новый режущий инструмент для металлообработки 14.2 Стр.118

Каталог MITSUBISHI 2014 Новый режущий инструмент 14.2 Стр. 118 0118 Lab2u

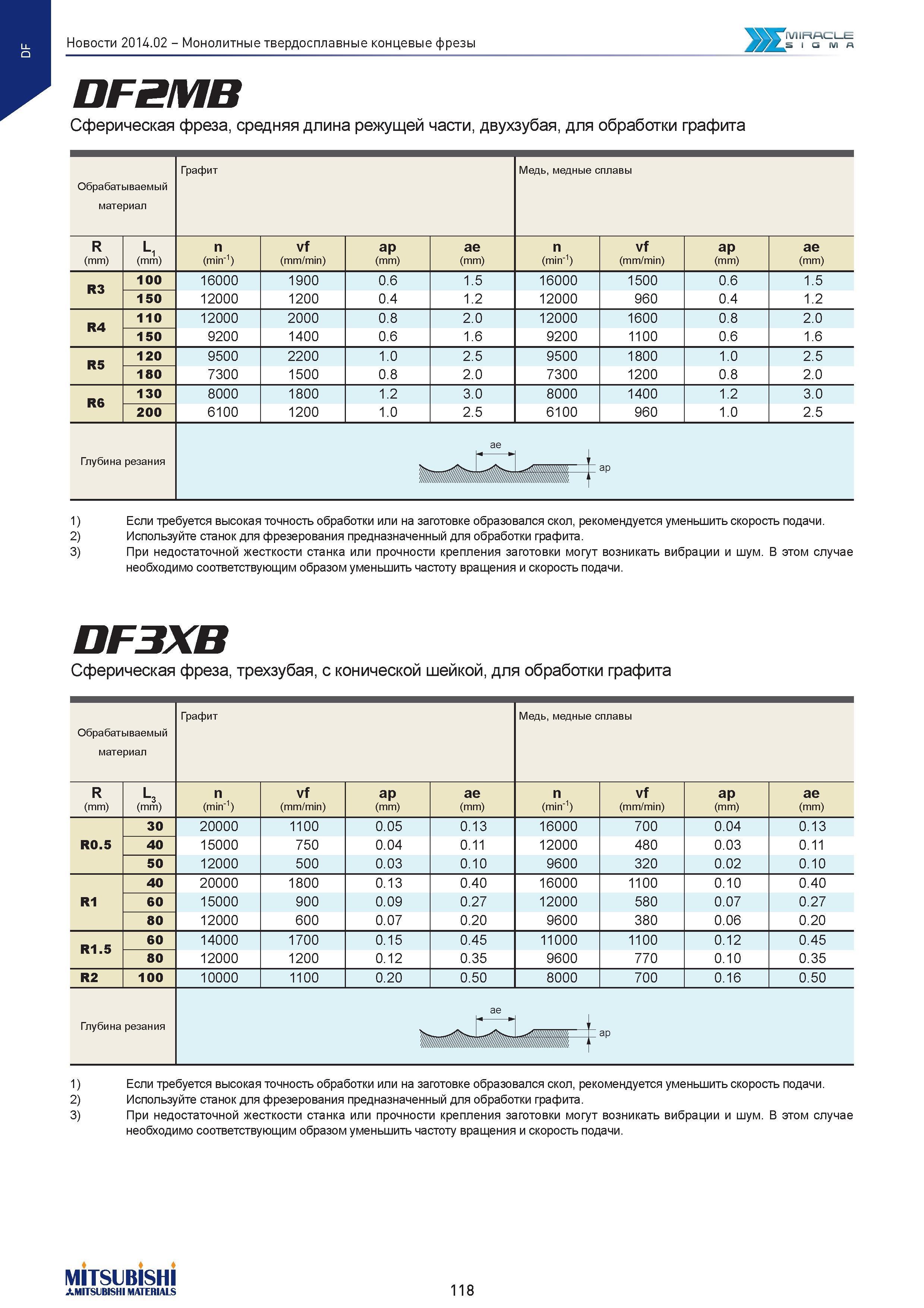

Монолитные твердосплавные концевые фрезы MIRACLE SIGMA DF2MB Сферическая фреза, средняя длина режущей части, двухзубая, для обработки графита Обрабатываемый материал Графит Медь, медные сплавы R (mm) ц (mm) П (min-1) vf (mm/min) ap (mm) ae (mm) n (min-1) vf (mm/min) ap (mm) ae (mm) R3 100 16000 1900 0.6 1.5 16000 1500 0.6 1.5 150 12000 1200 0.4 1.2 12000 960 0.4 1.2 R4 110 12000 2000 0.8 2.0 12000 1600 0.8 2.0 150 9200 1400 0.6 1.6 9200 1100 0.6 1.6 R5 120 9500 2200 1.0 2.5 9500 1800 1.0 2.5 180 7300 1500 0.8 2.0 7300 1200 0.8 2.0 R6 130 8000 1800 1.2 3.0 8000 1400 1.2 3.0 200 6100 1200 1.0 2.5 6100 960 1.0 2.5 Глубина резания ae ap 1) Если требуется высокая точность обработки или на заготовке образовался скол, рекомендуется уменьшить скорость подачи. 2) Используйте станок для фрезерования предназначенный для обработки графита. 3) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации и шум. В этом случае необходимо соответствующим образом уменьшить частоту вращения и скорость подачи. DF3XB Сферическая фреза, трехзубая, с конической шейкой, для обработки графита Обрабатываемый материал Графит Медь, медные сплавы R (mm) L3 (mm) n (min-1) vf (mm/min) ap (mm) ae (mm) n (min-1) vf (mm/min) ap (mm) ae (mm) R0.5 30 20000 1100 0.05 0.13 16000 700 0.04 0.13 40 15000 750 0.04 0.11 12000 480 0.03 0.11 50 12000 500 0.03 0.10 9600 320 0.02 0.10 R1 40 20000 1800 0.13 0.40 16000 1100 0.10 0.40 60 15000 900 0.09 0.27 12000 580 0.07 0.27 80 12000 600 0.07 0.20 9600 380 0.06 0.20 R1.5 60 14000 1700 0.15 0.45 11000 1100 0.12 0.45 80 12000 1200 0.12 0.35 9600 770 0.10 0.35 R2 100 10000 1100 0.20 0.50 8000 700 0.16 0.50 Глубина резания ae ap ШШШЯШЯЯШШ1 \ 1) Если требуется высокая точность обработки или на заготовке образовался скол, рекомендуется уменьшить скорость подачи. 2) Используйте станок для фрезерования предназначенный для обработки графита. 3) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации и шум. В этом случае необходимо соответствующим образом уменьшить частоту вращения и скорость подачи. MITSUBISHI AMITSUBISHI MATERIALS 118
