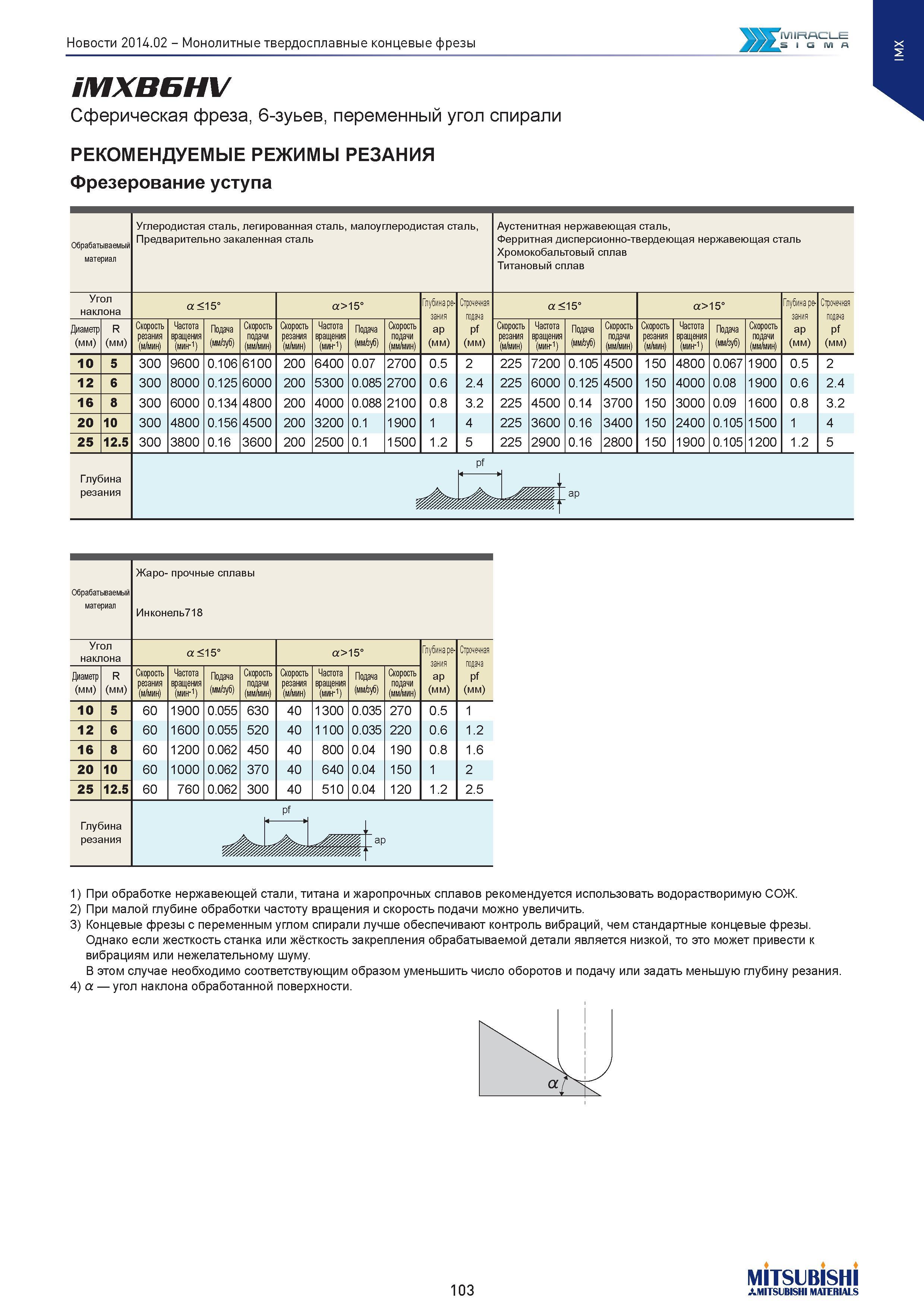

Монолитные твердосплавные концевые фрезы MIRACLE SIGMA iMXBGHV Сферическая фреза, 6-зуьев, переменный угол спирали РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Фрезерование уступа Обрабатываемый материал Углеродистая сталь, легированная сталь, малоуглеродистая сталь, Предварительно закаленная сталь Аустенитная нержавеющая сталь, Ферритная дисперсионно-твердеющая нержавеющая сталь Хромокобальтовый сплав Титановый сплав Угол наклона а <15° а>15° Глубина резания ар (мм) Строчечная подача Pf (мм) а <15° а>15° Глубина резания ар (мм) Строчечная подача Pf (мм) Диаметр (мм) R (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/Ъуб) Скорость подачи (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/Ъуб) Скорость подачи (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) 10 5 300 9600 0.106 6100 200 6400 0.07 2700 0.5 2 225 7200 0.105 4500 150 4800 0.067 1900 0.5 2 12 6 300 8000 0.125 6000 200 5300 0.085 2700 0.6 2.4 225 6000 0.125 4500 150 4000 0.08 1900 0.6 2.4 16 8 300 6000 0.134 4800 200 4000 0.088 2100 0.8 3.2 225 4500 0.14 3700 150 3000 0.09 1600 0.8 3.2 20 10 300 4800 0.156 4500 200 3200 0.1 1900 1 4 225 3600 0.16 3400 150 2400 0.105 1500 1 4 25 12.5 300 3800 0.16 3600 200 2500 0.1 1500 1.2 5 225 2900 0.16 2800 150 1900 0.105 1200 1.2 5 Глубина резания Обрабатываемый материал Жаро- прочные сплавы Инконель718 Угол наклона а <15° а>15° Глубина резания ар (мм) Строчечная подача Pf (мм) Диаметр (мм) R (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/Ъуб) Скорость подачи (мм/мин) 10 5 60 1900 0.055 630 40 1300 0.035 270 0.5 1 12 6 60 1600 0.055 520 40 1100 0.035 220 0.6 1.2 16 8 60 1200 0.062 450 40 800 0.04 190 0.8 1.6 20 10 60 1000 0.062 370 40 640 0.04 150 1 2 25 12.5 60 760 0.062 300 40 510 0.04 120 1.2 2.5 Глубина резания 1) При обработке нержавеющей стали, титана и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткость станка или жёсткость закрепления обрабатываемой детали является низкой, то это может привести к вибрациям или нежелательному шуму. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 4) а угол наклона обработанной поверхности. 103 MITSUBISHI AMITSUBISHI MATERIALS
