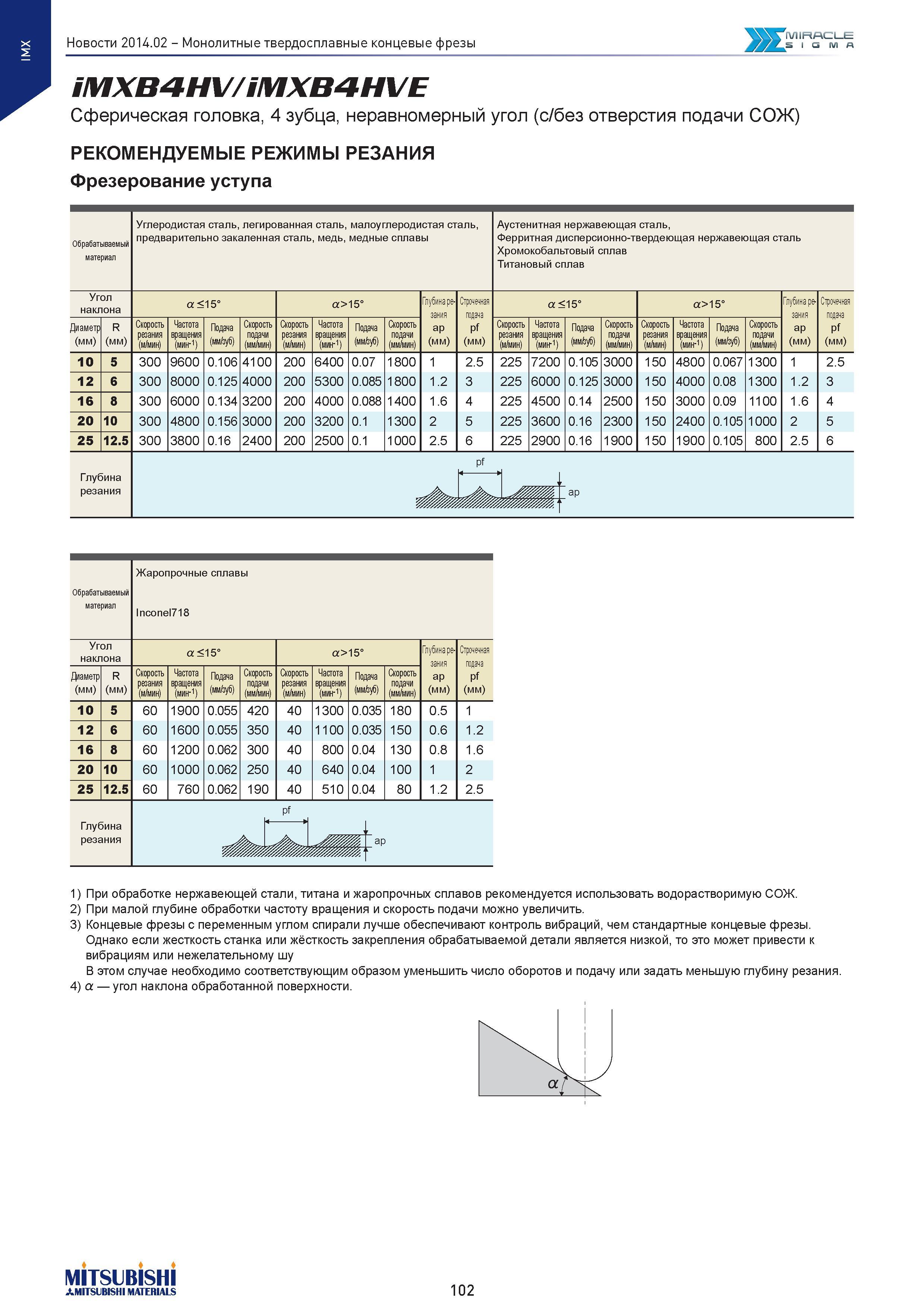

Монолитные твердосплавные концевые фрезы MIRACLE SIGMA iMXB4HV/iMXB4HVE Сферическая головка, 4 зубца, неравномерный угол (с/без отверстия подачи СОЖ) РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Фрезерование уступа Обрабатываемый материал Углеродистая сталь, легированная сталь, малоуглеродистая сталь, предварительно закаленная сталь, медь, медные сплавы Аустенитная нержавеющая сталь, Ферритная дисперсионно-твердеющая нержавеющая сталь Хромокобальтовый сплав Титановый сплав Угол наклона а <15° а>15° Глубина резания ар (мм) Строчечная подача Pf (мм) а <15° а>15° Глубина резания ар (мм) Строчечная подача Pf (мм) Диаметр (мм) R (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/Ъуб) Скорость подачи (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/Ъуб) Скорость подачи (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) 10 5 300 9600 0.106 4100 200 6400 0.07 1800 1 2.5 225 7200 0.105 3000 150 4800 0.067 1300 1 2.5 12 6 300 8000 0.125 4000 200 5300 0.085 1800 1.2 3 225 6000 0.125 3000 150 4000 0.08 1300 1.2 3 16 8 300 6000 0.134 3200 200 4000 0.088 1400 1.6 4 225 4500 0.14 2500 150 3000 0.09 1100 1.6 4 20 10 300 4800 0.156 3000 200 3200 0.1 1300 2 5 225 3600 0.16 2300 150 2400 0.105 1000 2 5 25 12.5 300 3800 0.16 2400 200 2500 0.1 1000 2.5 6 225 2900 0.16 1900 150 1900 0.105 800 2.5 6 Глубина резания Обрабатываемый материал Жаропрочные сплавы 1псопе1718 Угол наклона а <15° а>15° Глубина резания ар (мм) Строчечная подача Pf (мм) Диаметр (мм) R (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/зуб) Скорость подачи (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мм/Ъуб) Скорость подачи (мм/мин) 10 5 60 1900 0.055 420 40 1300 0.035 180 0.5 1 12 6 60 1600 0.055 350 40 1100 0.035 150 0.6 1.2 16 8 60 1200 0.062 300 40 800 0.04 130 0.8 1.6 20 10 60 1000 0.062 250 40 640 0.04 100 1 2 25 12.5 60 760 0.062 190 40 510 0.04 80 1.2 2.5 Глубина резания 1) При обработке нержавеющей стали, титана и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткость станка или жёсткость закрепления обрабатываемой детали является низкой, то это может привести к вибрациям или нежелательному шу В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. 4) а угол наклона обработанной поверхности. MITSUBISHI AMITSUBISHI MATERIALS 102
