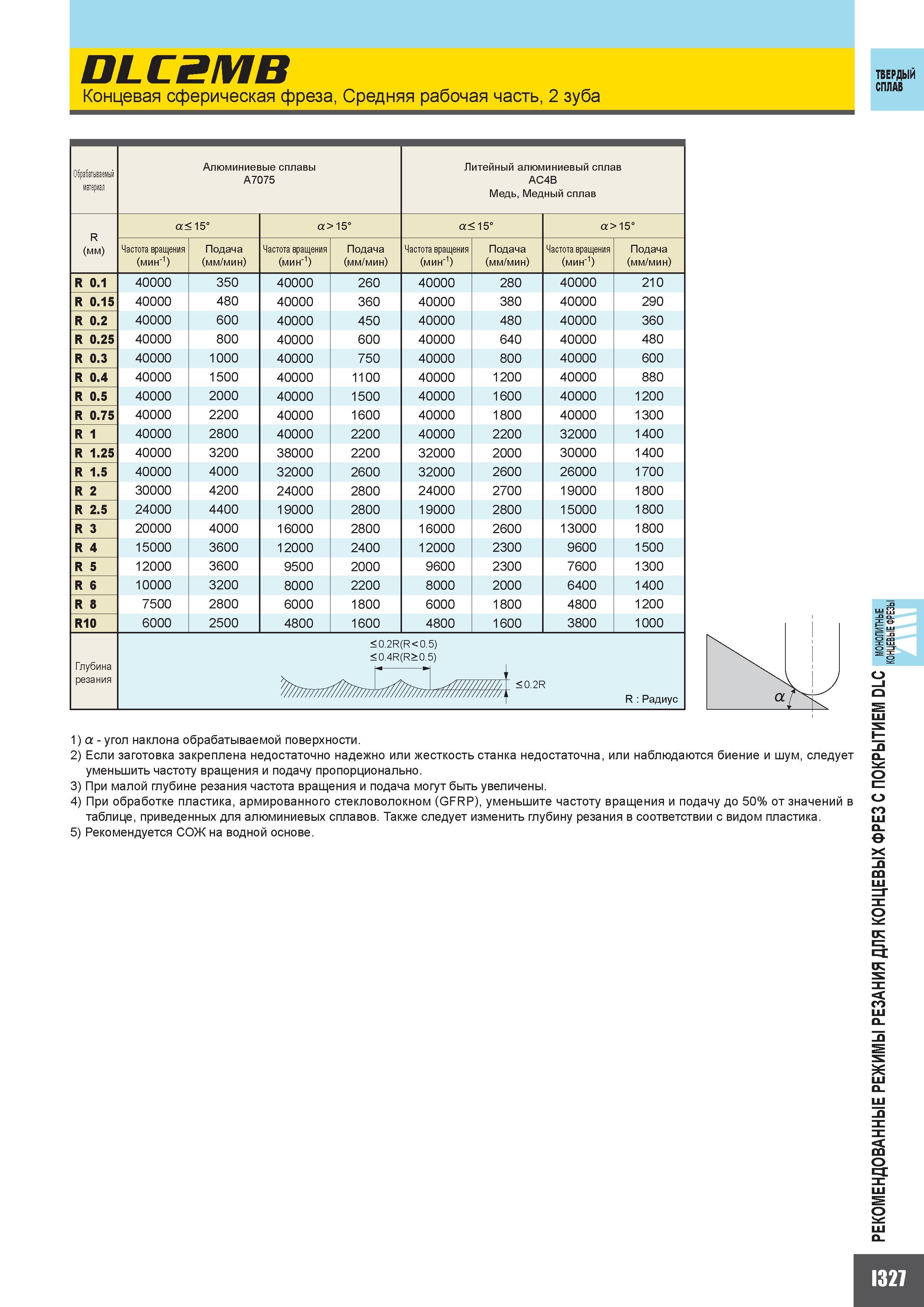

855 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I327

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I327 0855 Lab2u

DLC2MB Концевая сферическая фреза Средняя рабочая часть 2 зуба ТВЕРДЫЙ СПЛАВ Обрабатываемый материал Алюминиевые сплавы A7075 Литейный алюминиевый сплав AC4B Медь Медный сплав R (мм) а 15 а 15 а 15 а 15 Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин -1) Подача (мм/мин ) Частота вращения (мин -1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) R 0.1 40000 350 40000 260 40000 280 40000 210 R 0.15 40000 480 40000 360 40000 380 40000 290 R 0.2 40000 600 40000 450 40000 480 40000 360 R 0.25 40000 800 40000 600 40000 640 40000 480 R 0.3 40000 1000 40000 750 40000 800 40000 600 R 0.4 40000 1500 40000 1100 40000 1200 40000 880 R 0.5 40000 2000 40000 1500 40000 1600 40000 1200 R 0.75 40000 2200 40000 1600 40000 1800 40000 1300 R 1 40000 2800 40000 2200 40000 2200 32000 1400 R 1.25 40000 3200 38000 2200 32000 2000 30000 1400 R 1.5 40000 4000 32000 2600 32000 2600 26000 1700 R 2 30000 4200 24000 2800 24000 2700 19000 1800 R 2.5 24000 4400 19000 2800 19000 2800 15000 1800 R 3 20000 4000 16000 2800 16000 2600 13000 1800 R 4 15000 3600 12000 2400 12000 2300 9600 1500 R 5 12000 3600 9500 2000 9600 2300 7600 1300 R 6 10000 3200 8000 2200 8000 2000 6400 1400 R 8 7500 2800 6000 1800 6000 1800 4800 1200 R10 6000 2500 4800 1600 4800 1600 3800 1000 Глубина резания 0.2R(R0.5) 0.4R(R0.5) R R Радиус 1) а - угол наклона обрабатываемой поверхности. 2) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить частоту вращения и подачу пропорционально. 3) При малой глубине резания частота вращения и подача могут быть увеличены. 4) При обработке пластика армированного стекловолокном (GFRP) уменьшите частоту вращения и подачу до 50% от значений в таблице приведенных для алюминиевых сплавов. Также следует изменить глубину резания в соответствии с видом пластика. 5) Рекомендуется СОЖ на водной основе. .а а. о а. е .о m о к d к s а. IS S S а.
