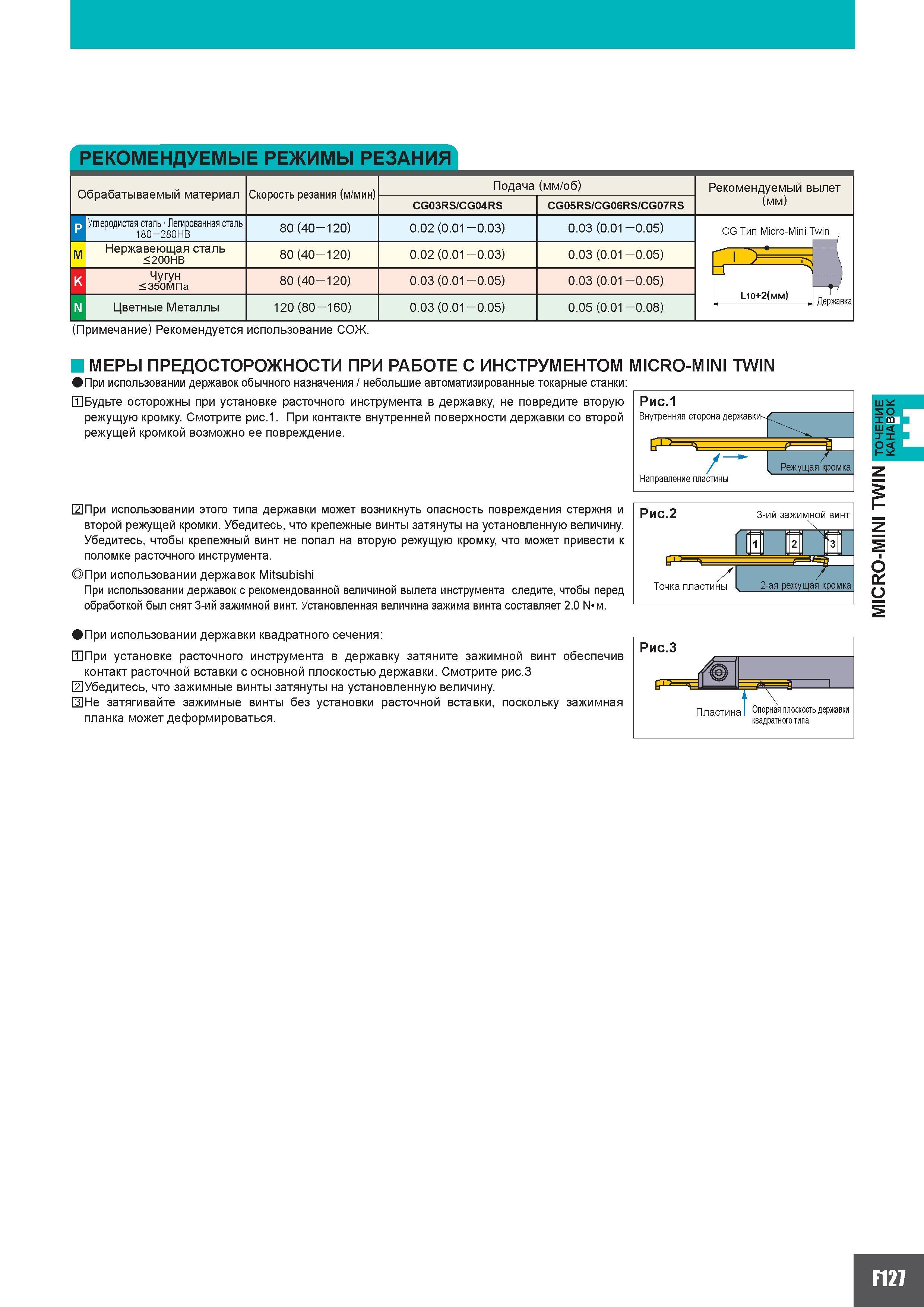

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Скорость резания (м/мин) Подача (мм/об) Рекомендуемый вылет (мм) CG03RS CG04RS CG05RS CG06RS CG07RS M Углеродистая сталь Легированная сталь 180-280HB 80 (40 -120) 0.02 (0.01 -0.03) 0.03 (0.01 -0.05) CG Тип Micro-Mini Twin Нержавеющая сталь 200HB 80 (40 -120) 0.02 (0.01 -0.03) 0.03 (0.01 -0.05) Державка K Чугун 350МПа 80 (40 -120) 0.03 (0.01 -0.05) 0.03 (0.01 -0.05) Z1 Ью+2(мм) N Цветные Металлы 120 (80 -160) 0.03 (0.01 -0.05) 0.05 (0.01 -0.08) (Примечание) Рекомендуется использование СОЖ. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ИНСТРУМЕНТОМ MICRO-MINI TWIN При использовании державок обычного назначения небольшие автоматизированные токарные станки Будьте осторожны при установке расточного инструмента в державку не повредите вторую режущую кромку. Смотрите рис.1. При контакте внутренней поверхности державки второй режущей кромкой возможно ее повреждение. И При использовании этого типа державки может возникнуть опасность повреждения стержня и второй режущей кромки. Убедитесь что крепежные винты затянуты на установленную величину. Убедитесь чтобы крепежный винт не попал на вторую режущую кромку что может привести к поломке расточного инструмента. При использовании державок Mitsubishi При использовании державок с рекомендованной величиной вылета инструмента следите чтобы перед обработкой был снят 3-ий зажимной винт. Установленная величина зажима винта составляет 2.0 N/м. При использовании державки квадратного сечения ШПри установке расточного инструмента в державку затяните зажимной винт обеспечив контакт расточной вставки с основной плоскостью державки. Смотрите рис.3 И Убедитесь что зажимные винты затянуты на установленную величину. ШНе затягивайте зажимные винты без установки расточной вставки поскольку зажимная планка может деформироваться. Рис.1 Внутренняя сторона державки Направление пластины Рис.2 3-ий зажимной винт Точка пластины Рис.3 LV-J Пластин а Опорная плоскость державки квадратного типа F127 MICRO-MINI TWIN ТОЧЕНИЕ КАНАВОК
