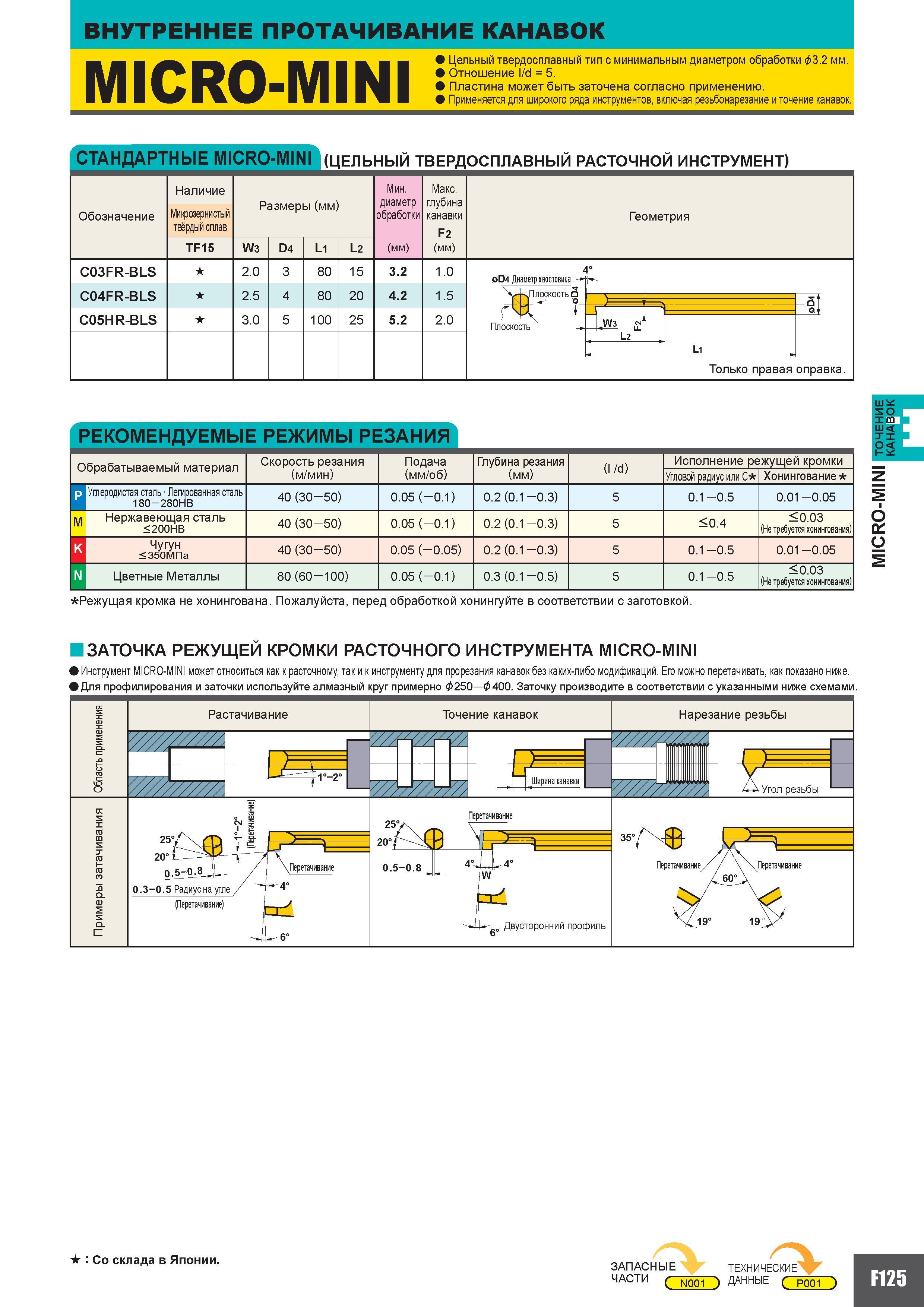

437 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F125

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F125 0437 Lab2u

ВНУТРЕННЕЕ ПРОТАЧИВАНИЕ КАНАВОК MICRO-MINI Цельный твердосплавный тип с минимальным диаметром обработки 3.2 мм. Отношение d 5. Пластина может быть заточена согласно применению. Применяется для широкого ряда инструментов включая резьбонарезание и точение канавок. СТАНДАРТНЫЕ MICRO-MINI (цельный твердосплавный расточной инструмент) Обозначение Наличие Микрозернистый твёрдый сплав Размеры (мм) Мин. диаметр обработки (мм) Макс. глубина канавки F2 (мм) Геометрия TF15 W3 D4 L1 L2 C03FR-BLS 2.0 3 80 15 3.2 1.0 0D4 Диаметр хвостовика - C04FR-BLS 2.5 4 80 20 4.2 1.5 Плоскость О а C05HR-BLS 3.0 5 100 25 5.2 2.0 L Плоскость - zLw3 t Li Только правая оправка. L2 ( РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Скорость резания Подача Глубина резания (l d) Исполнение режущей кромки 1 (м/мин) (мм/об) (мм) Угловой радиус или С Хонингование р Углеродистая сталь Легированная сталь 180-280HB 40 (30-50) 0.05 (- 0.1) 0.2 (0.1 - 0.3) 5 0.1 -0.5 0.01 -0.05 Нержавеющая сталь 200HB 40 (30-50) 0.05 (- 0.1) 0.2 (0.1 - 0.3) 5 0.4 0.03 (Не требуется хонингования) K Чугун 350МПа 40 (30-50) 0.05 (-0.05) 0.2 (0.1 - 0.3) 5 0.1 -0.5 0.01 -0.05 N Цветные Металлы 80 (60 -100) 0.05 (- 0.1) 0.3 (0.1 -0.5) 5 0.1 -0.5 0.03 (Не требуется хонингования) Режущая кромка не хонингована. Пожалуйста перед обработкой хонингуйте в соответствии с заготовкой. ЗАТОЧКА РЕЖУЩЕЙ КРОМКИ РАСТОЧНОГО ИНСТРУМЕНТА MICRO-MINI Инструмент MICRO-MINI может относиться как к расточному так и к инструменту для прорезания канавок без каких-либо модификаций. Его можно перетачивать как показано ниже. Для профилирования и заточки используйте алмазный круг примерно 250- 400. Заточку производите в соответствии с указанными ниже схемами. Со склада в Японии. ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ ЧАСТИ С N001 ) ДАННЫЕ ( P001 ) F125 MICRO-MINI ТОЧЕНИЕ КАНАВОК
