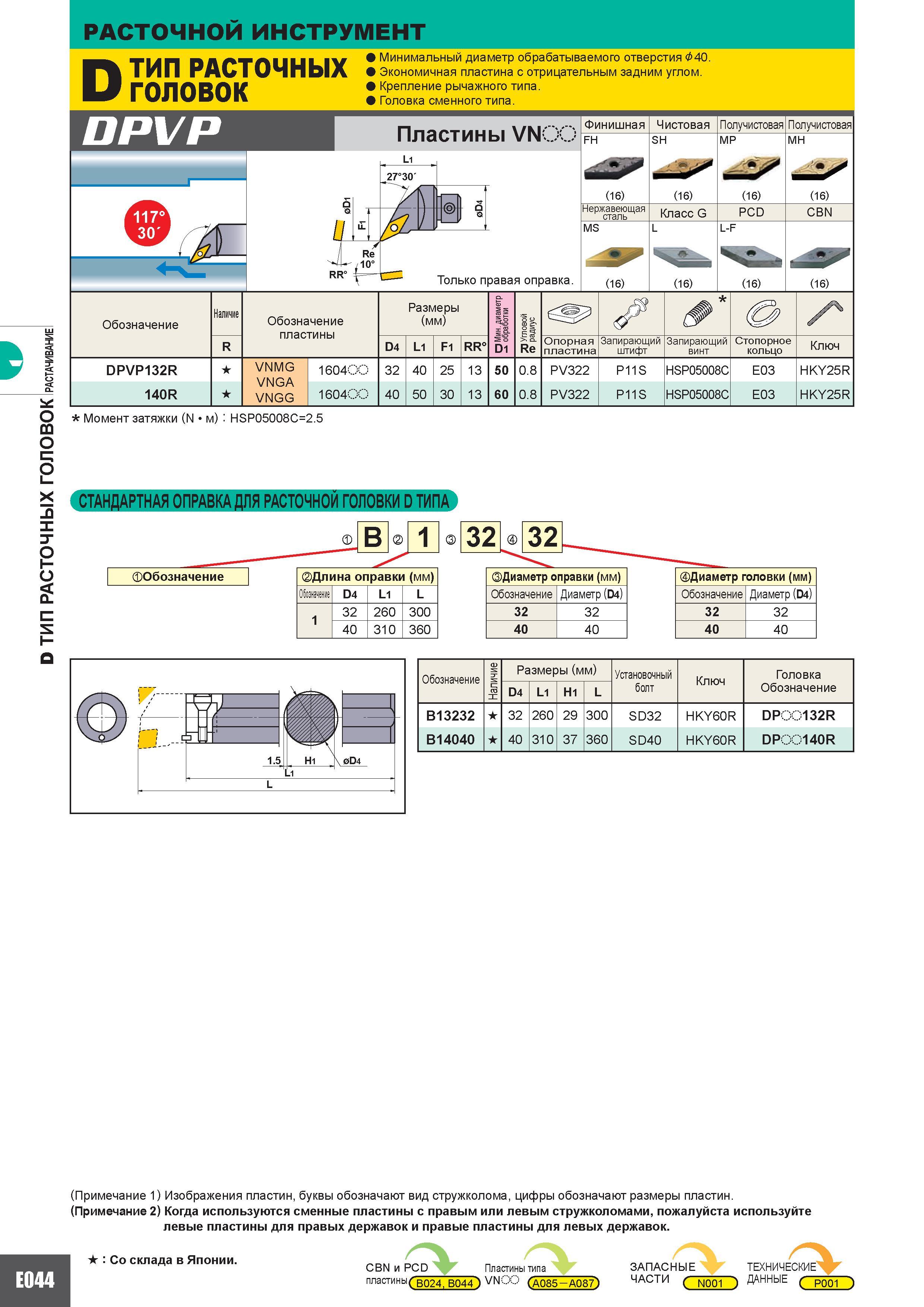

D ТИП РАСТОЧНЫХ ГОЛОВОК РАСТАЧИВАНИЕ РАСТОЧНОЙ инструмент ТИП РАСТОЧНЫХ ГОЛОВОК D DPVP Минимальный диаметр обрабатываемого отверстия 40. Экономичная пластина с отрицательным задним углом. Крепление рычажного типа. Головка сменного типа. Пластины VNC Только правая оправка. Финишная Чистовая Получистовая Получистовая FH SH MP MH Г1 (16) (16) (16) (16) Нержавеющая сталь Класс G PCD CBN MS L L-F W Чг- -Г (16) (16) (16) (16) Обозначение Наличие Обозначение пластины Размеры (мм) 0 Мин. диаметр 1 обработки 50 Угловой радиус о У' R D4 L1 F1 RR Опорная пластина Запирающий штифт Запирающий винт Стопорное кольцо Ключ DPVP132R VNMG VNGA VNGG 1604QQ 32 40 25 13 50 0.8 PV322 P11S HSP05008C E03 HKY25R 140R 1604QQ 40 50 30 13 60 0.8 PV322 P11S HSP05008C E03 HKY25R Момент затяжки (N/м) HSP05008C2.5 СТАНДАРТНАЯ ОПРАВКА ДЛЯ РАСТОЧНОЙ ГОЛОВКИ D ТИПА Длина оправки (мм) Обозначение D4 L1 L 1 32 260 300 40 310 360 Диаметр оправки (мм) Обозначение Диаметр (D4) 32 32 40 40 Обозначение Диаметр (D4) 32 32 40 40 Обозначение Наличие Размеры (мм) Установочный болт Ключ Головка Обозначение D4 L1 H1 L B13232 32 260 29 300 SD32 HKY60R DPQQ132R B14040 40 310 37 360 SD40 HKY60R DPQQ140R (Примечание 1) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. S Со склада в Японии. лпи лг. .-i оапллш m ti-viiniи-умплг- CBN и PCD Пластины типа ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ пластины С B024 B044) VN QQ CA085-A087) ЧАСТИ ( N001 ) ДАННЫЕ ( P001 )
