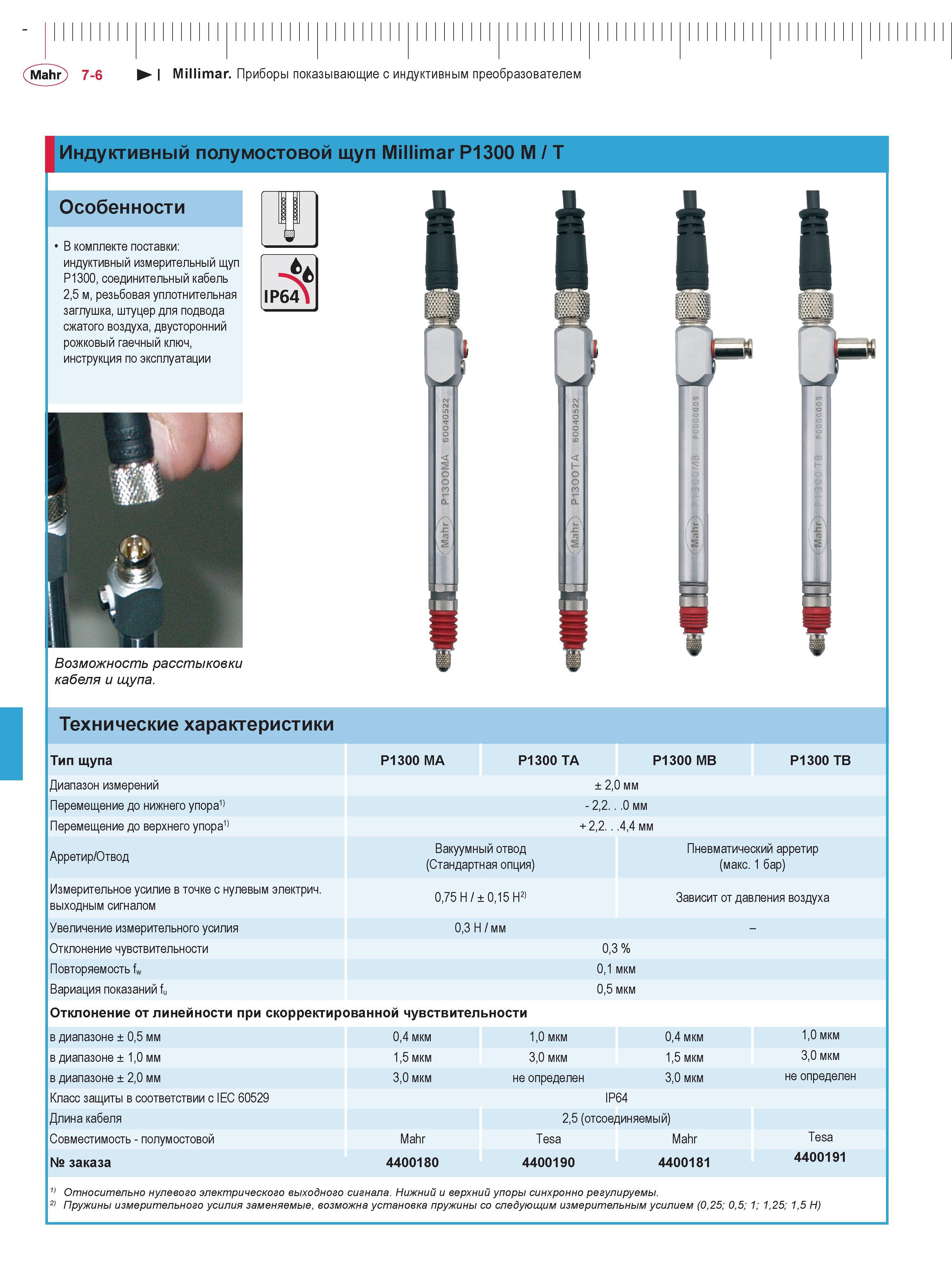

Mahr) 7-6 I Millimar. Приборы показывающие с индуктивным преобразователем Индуктивный полумостовой щуп Millimar P1300 M / T I Особенности В комплекте поставки: индуктивный измерительный щуп P1300, соединительный кабель 2,5 м, резьбовая уплотнительная заглушка, штуцер для подвода сжатого воздуха, двусторонний рожковый гаечный ключ, инструкция по эксплуатации Л* IP64 Возможность расстыковки кабеля и щупа. Технические характеристики Тип щупа P1300 MA P1300 TA P1300 MB P1300 TB Диапазон измерений ± 2,0 мм Перемещение до нижнего упора1) 2,2. . .0 мм Перемещение до верхнего упора1) + 2,2. . .4,4 мм Арретир/Отвод Вакуумный отвод (Стандартная опция) Пневматический арретир (макс. 1 бар) Измерительное усилие в точке с нулевым электрич. выходным сигналом 0,75 Н / ± 0,15 Н2) Зависит от давления воздуха Увеличение измерительного усилия 0,3 Н / мм - Отклонение чувствительности 0,3 % Повторяемость fw 0,1 мкм Вариация показаний fu 0,5 мкм Отклонение от линейности при скорректированной чувствительности в диапазоне ± 0,5 мм 0,4 мкм 1,0 мкм 0,4 мкм 1,0 мкм в диапазоне ± 1,0 мм 1,5 мкм 3,0 мкм 1,5 мкм 3,0 мкм в диапазоне ± 2,0 мм 3,0 мкм не определен 3,0 мкм не определен Класс защиты в соответствии с IEC 60529 IP64 Длина кабеля 2,5 (отсоединяемый) Совместимость - полумостовой Mahr Tesa Mahr Tesa № заказа 4400180 4400190 4400181 4400191 1) Относительно нулевого электрического выходного сигнала. Нижний и верхний упоры синхронно регулируемы. 2) Пружины измерительного усилия заменяемые, возможна установка пружины со следующим измерительным усилием (0,25; 0,5; 1; 1,25; 1,5 Н)
