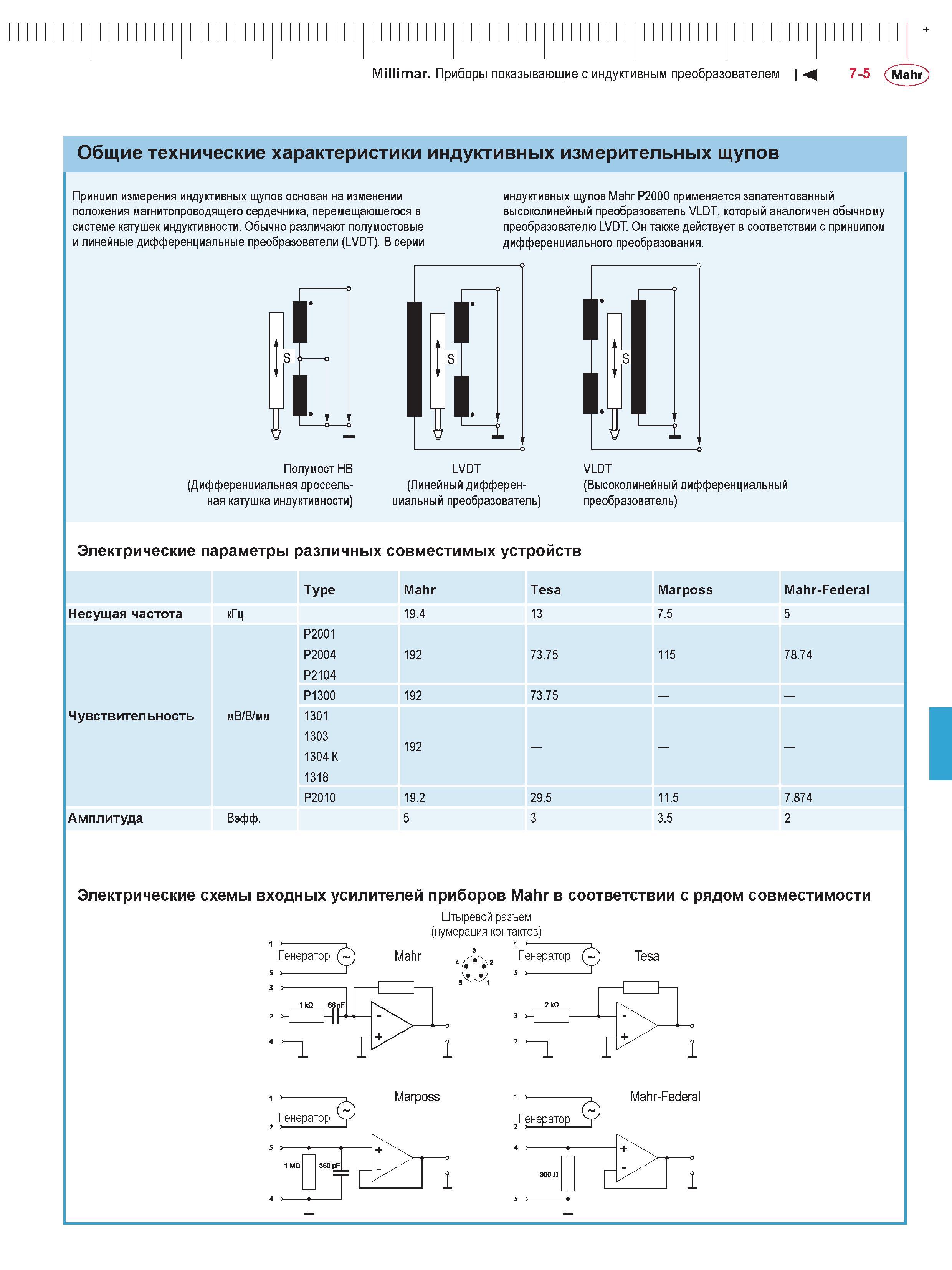

Millimar. Приборы показывающие с индуктивным преобразователем М 7-5 (wiahr) Общие технические характеристики индуктивных измерительных щупов Принцип измерения индуктивных щупов основан на изменении положения магнитопроводящего сердечника, перемещающегося в системе катушек индуктивности. Обычно различают полумостовые и линейные дифференциальные преобразователи (LVDT). В серии индуктивных щупов Mahr P2000 применяется запатентованный высоколинейный преобразователь VLDT, который аналогичен обычному преобразователю LVDT Он также действует в соответствии с принципом дифференциального преобразования. Л II II Полумост HB (Дифференциальная дроссельная катушка индуктивности) LVDT (Линейный дифференциальный преобразователь) VLDT (Высоколинейный дифференциальный преобразователь) Электрические параметры различных совместимых устройств Type Mahr Tesa Marposs Mahr-Federal Несущая частота кГц 19.4 13 7.5 5 P2001 P2004 192 73.75 115 78.74 P2104 P1300 192 73.75 Чувствительность мВ/В/мм 1301 1303 1304 K 1318 192 P2010 19.2 29.5 11.5 7.874 Амплитуда Вэфф. 5 3 3.5 2 I Электрические схемы входных усилителей приборов Mahr в соответствии с рядом совместимости Штыревой разъем (нумерация контактов) Генератор Mahr 1 кП 68 nF IHK4 1 Генератор Marposs Генератор Mahr-Federal т Opj J 1 I 1 + S
