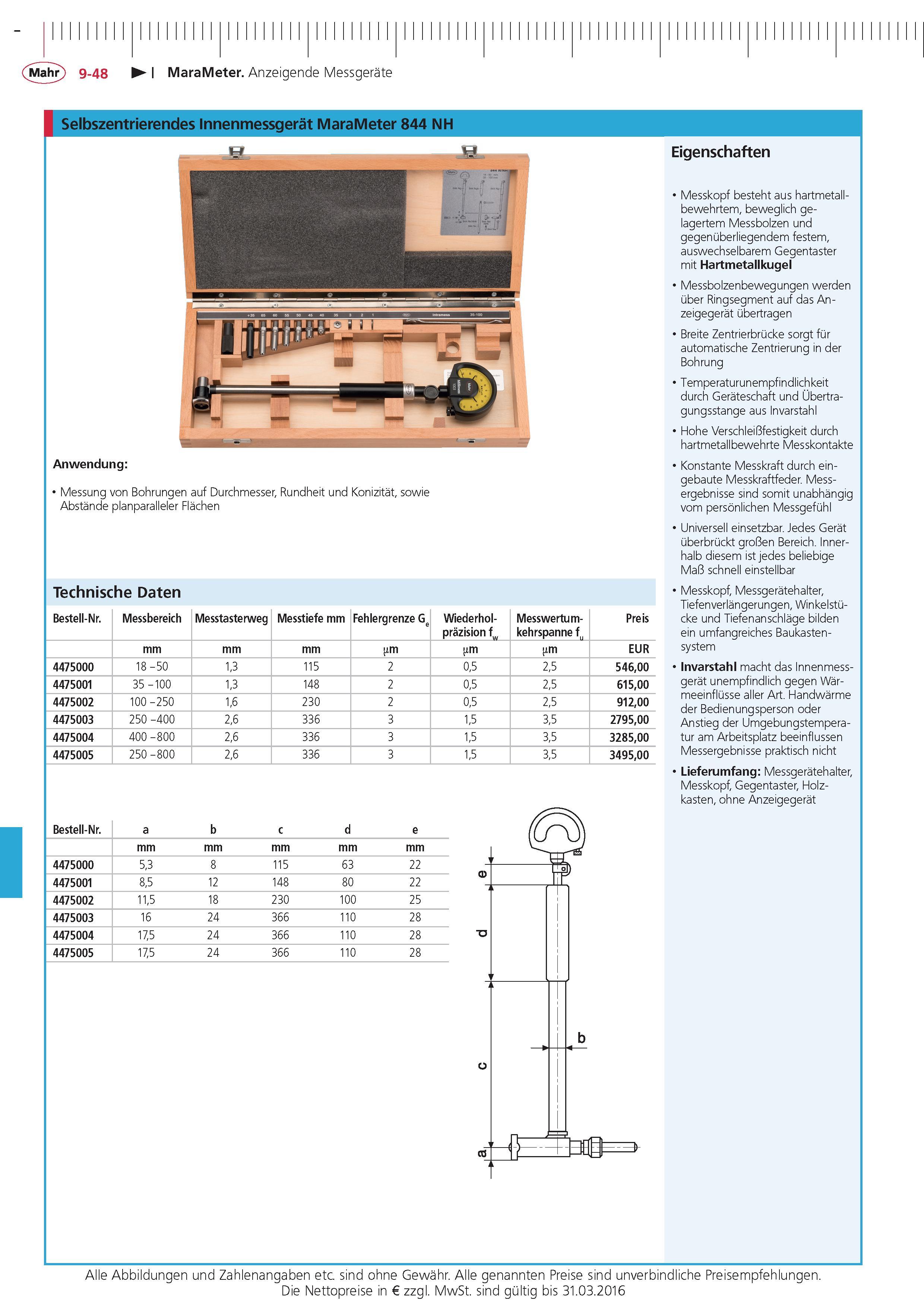

MaraMeter. Anzeigende Messgerate Selbszentrierendes Innenmessgerat MaraMeter 844 NH Anwendung Messung von Bohrungen auf Durchmesser Rundheit und Konizitat sowie Abstande planparalleler Flachen Technische Daten Bestell-Nr. Messbereich Messtasterweg Messtiefe mm Fehlergrenze Ge Wiederholprazision fw Messwertumkehrspanne fu Preis mm m m m EUR 4475000 18-50 13 115 2 05 25 54600 4475001 35-100 13 148 2 05 25 61500 4475002 100 -250 16 230 2 05 25 91200 4475003 250 -400 26 336 3 15 35 279500 4475004 400-800 26 336 3 15 35 328500 4475005 250 -800 26 336 3 15 35 349500 Bestell-Nr. a b c d e ifFh 4475000 4475001 4475002 4475003 4475004 4475005 53 115 63 22 85 148 80 22 115 18 230 100 25 16 24 366 110 28 175 24 366 110 28 175 24 366 110 28 Eigenschaften 1 Messkopf besteht aus hartmetallbewehrtem beweglich gelagertem Messbolzen und gegenuberliegendem festem auswechselbarem Gegentaster mit Hartmetallkugel 1 Messbolzenbewegungen werden uber Ringsegment auf das Anzeigegerat ubertragen 1 Breite Zentrierbrucke sorgt fur automatische Zentrierung in der Bohrung 1 Temperaturunempfindlichkeit durch Gerateschaft und Ubertragungsstange aus Invarstahl 1 Hohe Verschlei festigkeit durch hartmetallbewehrte Messkontakte 1 Konstante Messkraft durch eingebaute Messkraftfeder. Messergebnisse sind somit unabhangig vom personlichen Messgefuhl 1 Universell einsetzbar. Jedes Gerat uberbruckt gro en Bereich. Innerhalb diesem ist jedes beliebige Ma schnell einstellbar 1 Messkopf Messgeratehalter Tiefenverlangerungen Winkelstucke und Tiefenanschlage bilden ein umfangreiches Baukastensystem 1 Invarstahl macht das Innenmessgerat unempfindlich gegen Warmeeinflusse aller Art. Handwarme der Bedienungsperson oder Anstieg der Umgebungstemperatur am Arbeitsplatz beeinflussen Messergebnisse praktisch nicht Lieferumfang Messgeratehalter Messkopf Gegentaster Holzkasten ohne Anzeigegerat mm 8 12 Alle Abbildungen und Zahlenangaben etc. sind ohne Gewahr. Alle genannten Preise sind unverbindliche Preisempfehlungen. Die Nettopreise in zzgl. MwSt. sind gultig bis 31.03.2016
