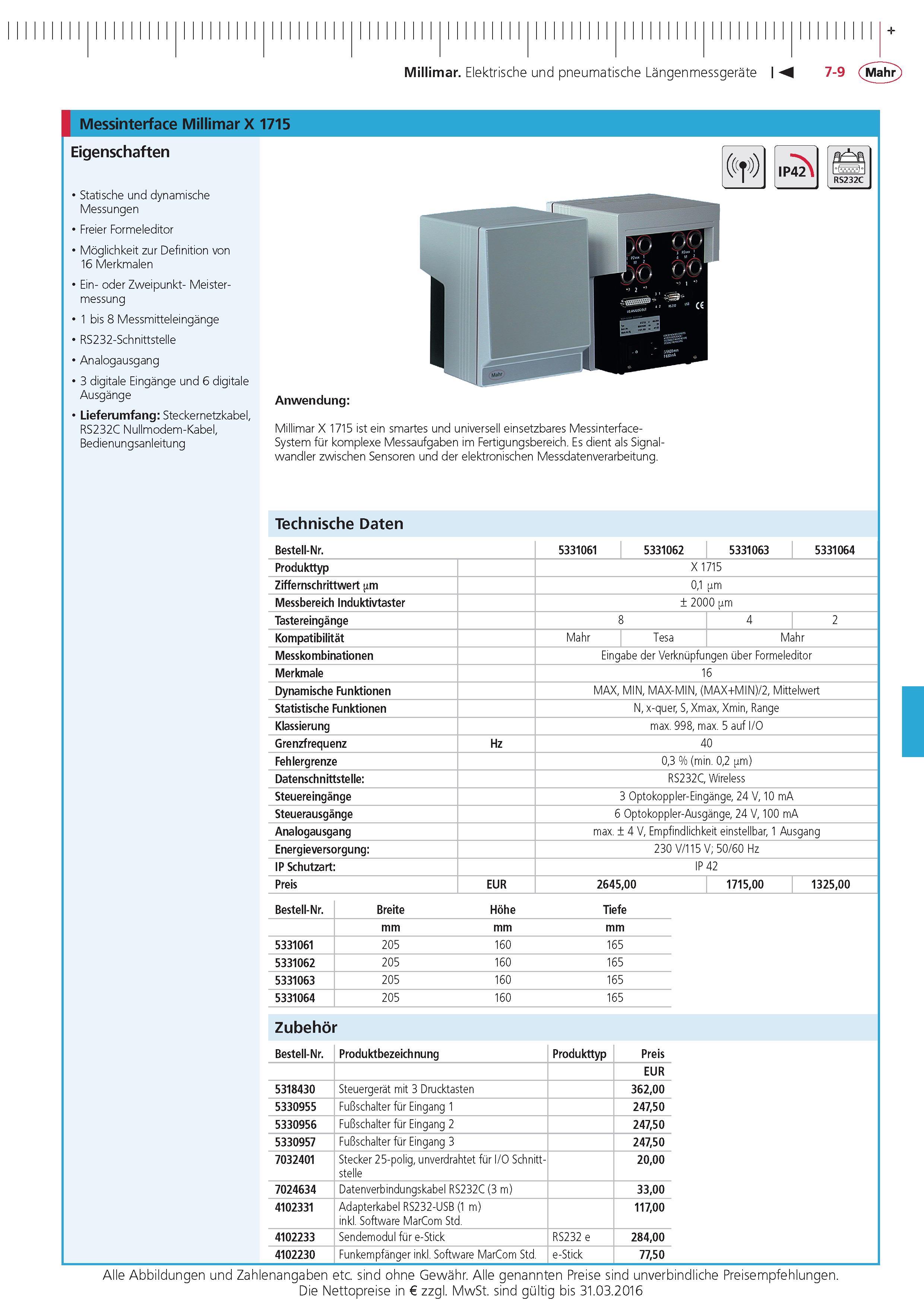

Millimar. Elektrische und pneumatische Langenmessgerate Messinterface Millimar X 1715 Eigenschaften Statische und dynamische Messungen Freier Formeleditor Moglichkeit zur Definition von 16 Merkmalen Ein- oder Zweipunkt- Meistermessung 1 bis 8 Messmitteleingange RS232-Schnittstelle Analogausgang 3 digitale Eingange und 6 digitale Ausgange Lieferumfang Steckernetzkabel RS232C Nullmodem-Kabel Bedienungsanleitung IP42 Anwendung Millimar X 1715 ist ein smartes und universell einsetzbares MessinterfaceSystem fur komplexe Messaufgaben im Fertigungsbereich. Es dient als Signalwandler zwischen Sensoren und der elektronischen Messdatenverarbeitung. Technische Daten Bestell-Nr. 5331061 5331062 5331063 5331064 Produkttyp X 1715 Ziffernschrittwert m 01 Messbereich Induktivtaster 2000 m Tastereingange 8 4 2 Kompatibilitat Mahr Tesa Mahr Messkombinationen Eingabe der Verknupfungen uber Formeleditor Merkmale 16 Dynamische Funktionen MAX MIN MAX-MIN (MAX+MIN) 2 Mittelwert Statistische Funktionen N x-quer S Xmax Xmin Range Klassierung max. 998 max. 5 auf I O Grenzfrequenz Hz 40 Fehlergrenze 03 (min. 02 m) Datenschnittstelle RS232C Wireless Steuereingange 3 Optokoppler-Eingange 24 V 10 mA Steuerausgange 6 Optokoppler-Ausgange 24 V 100 mA Analogausgang max. 4 V Empfindlichkeit einstellbar 1 Ausgang Energieversorgung 230 V 115 V; 50 60 Hz IP Schutzart IP 42 Preis EUR 264500 171500 132500 Bestell-Nr. Breite Hohe Tiefe mm 5331061 205 160 165 5331062 205 160 165 5331063 205 160 165 5331064 205 160 165 Zubehor Bestell-Nr. Produktbezeichnung Produkttyp Preis EUR 5318430 Steuergerat mit 3 Drucktasten 36200 5330955 Fu schalter fur Eingang 1 24750 5330956 Fu schalter fur Eingang 2 24750 5330957 Fu schalter fur Eingang 3 24750 7032401 Stecker 25-polig unverdrahtet fur I O Schnittstelle 2000 7024634 Datenverbindungskabel RS232C (3 m) 3300 4102331 Adapterkabel RS232-USB (1 m) inkl. Software MarCom Std. 11700 4102233 Sendemodul fur e-Stick RS232e 28400 4102230 Funkempfanger inkl. Software MarCom Std. e-Stick 7750 Alle Abbildungen und Zahlenangaben etc. sind ohne Gewahr. Alle genannten Preise sind unverbindliche Preisempfehlungen. Die Nettopreise in zzgl. MwSt. sind gultig bis 31.03.2016
