398 Каталог MAHR 2015 Инструмент Приборы Оборудование для измерений и контроля DEU Стр.12-12

Каталог MAHR 2015 Инструмент Приборы Оборудование Стр. 12-12 0398 DEU Lab2u

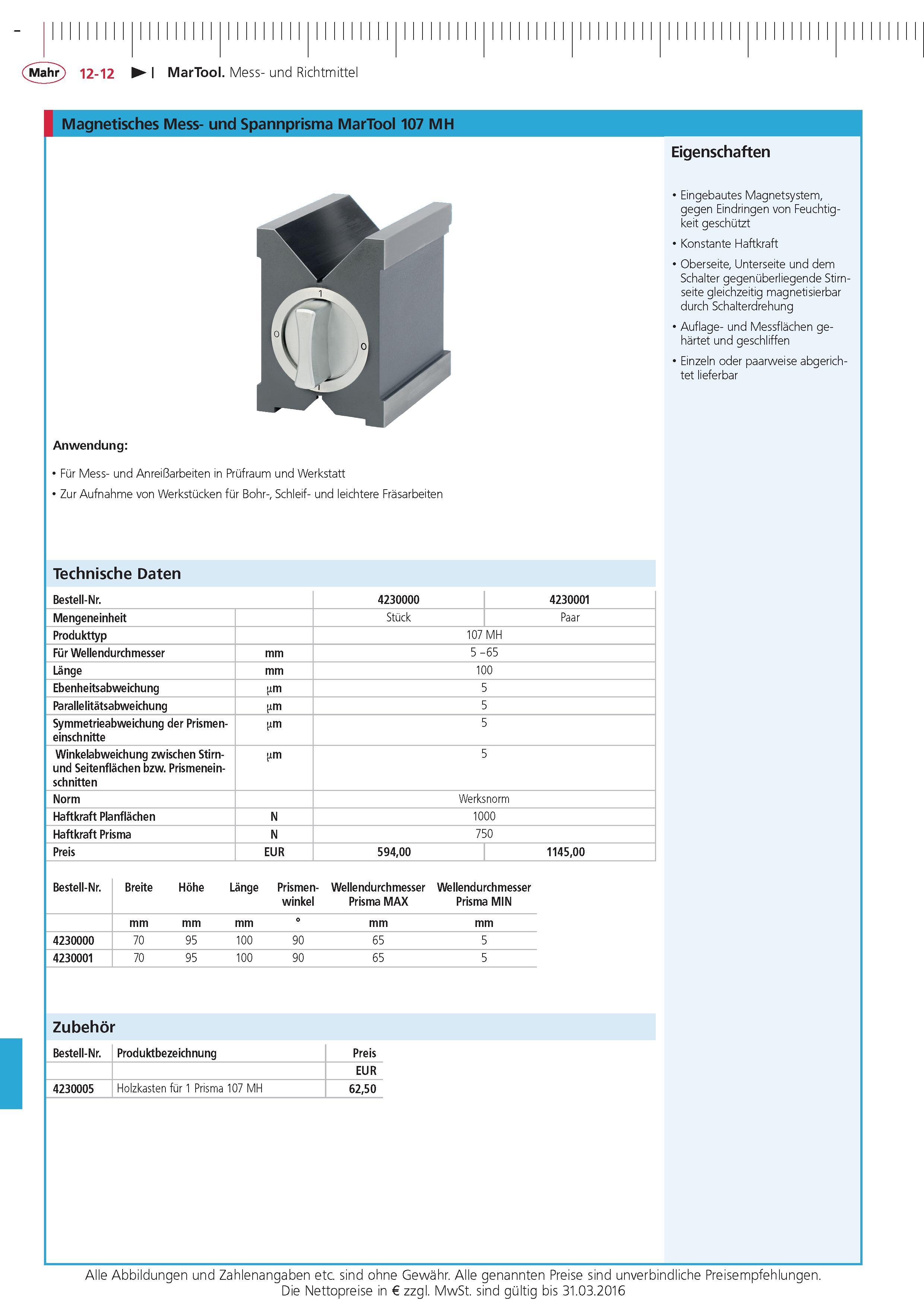

MarTool. Mess- und Richtmittel Magnetisches Mess- und Spannprisma MarTool 107 MH Eigenschaften Eingebautes Magnetsystem gegen Eindringen von Feuchtigkeit geschutzt Konstante Haftkraft Oberseite Unterseite und dem Schalter gegenuberliegende Stirnseite gleichzeitig magnetisierbar durch Schalterdrehung Auflage- und Messflachen gehartet und geschliffen Einzeln oder paarweise abgerichtet lieferbar Anwendung Fur Mess- und Anrei arbeiten in Prufraum und Werkstatt Zur Aufnahme von Werkstucken fur Bohr- Schleif- und leichtere Frasarbeiten Technische Daten Bestell-Nr. 4230000 4230001 Mengeneinheit Stuck Paar Produkttyp 107 MH Fur Wellendurchmesser mm 5-65 Lange mm 100 Ebenheitsabweichung m 5 Parallelitatsabweichung m 5 Symmetrieabweichung der Prismeneinschnitte m 5 Winkelabweichung zwischen Stirn-und Seitenflachen bzw. Prismeneinschnitten m 5 Norm Werksnorm Haftkraft Planflachen N 1000 Haftkraft Prisma N 750 Preis EUR 59400 114500 Bestell-Nr. Breite Hohe Lange Prismen- winkel Wellendurchmesser Prisma MAX Wellendurchmesser Prisma MIN mm 0 mm 4230000 70 95 100 90 65 5 4230001 70 95 100 90 65 5 Zubehor Bestell-Nr. Produktbezeichnung Preis EUR 4230005 Holzkasten fur 1 Prisma 107 MH 6250 Alle Abbildungen und Zahlenangaben etc. sind ohne Gewahr. Alle genannten Preise sind unverbindliche Preisempfehlungen. Die Nettopreise in zzgl. MwSt. sind gultig bis 31.03.2016
