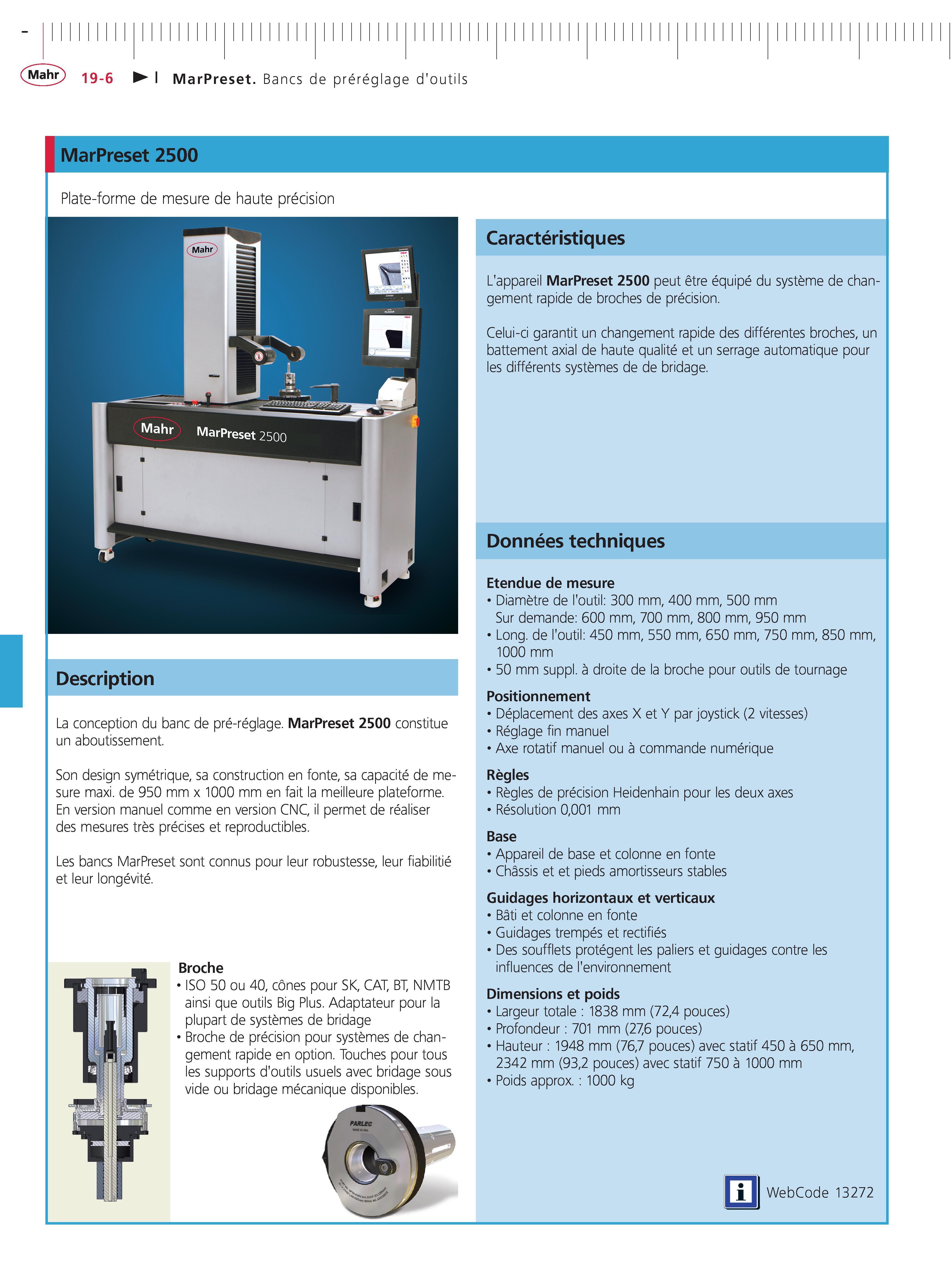

MarPreset. Bancs de prereglage d'outils I MarPreset 2500 Plate-forme de mesure de haute precision Description La conception du banc de pre-reglage. MarPreset 2500 constitue un aboutissement. Son design symetrique sa construction en fonte sa capacite de mesure maxi. de 950 mm x 1000 mm en fait la meilleure plateforme. En version manuel comme en version CNC il permet de realiser des mesures tres precises et reproductibles. Les bancs MarPreset sont connus pour leur robustesse leur fiabilitie et leur longevite. Broche ISO 50 ou 40 cones pour SK CAT BT NMTB ainsi que outils Big Plus. Adaptateur pour la plupart de systemes de bridage Broche de precision pour systemes de changement rapide en option. Touches pour tous les supports d'outils usuels avec bridage sous vide ou bridage mecanique disponibles. Caracteristiques L'appareil MarPreset 2500 peut etre equipe du systeme de changement rapide de broches de precision. Celui-ci garantit un changement rapide des differentes broches un battement axial de haute qualite et un serrage automatique pour les differents systemes de de bridage. Donnees techniques Etendue de mesure Diametre de l'outil: 300 mm 400 mm 500 mm Sur demande: 600 mm 700 mm 800 mm 950 mm Long. de l'outil: 450 mm 550 mm 650 mm 750 mm 850 mm 1000 mm 50 mm suppl. a droite de la broche pour outils de tournage Positionnement Deplacement des axes X et Y par joystick (2 vitesses) Reglage fin manuel Axe rotatif manuel ou a commande numerique Regles Regles de precision Heidenhain pour les deux axes Resolution 0001 mm Base Appareil de base et colonne en fonte Chassis et et pieds amortisseurs stables Guidages horizontaux et verticaux Bati et colonne en fonte Guidages trempes et rectifies Des soufflets protegent les paliers et guidages contre les influences de l'environnement Dimensions et poids Largeur totale 1838 mm (724 pouces) Profondeur 701 mm (276 pouces) Hauteur 1948 mm (767 pouces) avec statif 450 a 650 mm 2342 mm (932 pouces) avec statif 750 a 1000 mm Poids approx. 1000 kg m WebCode 13272
