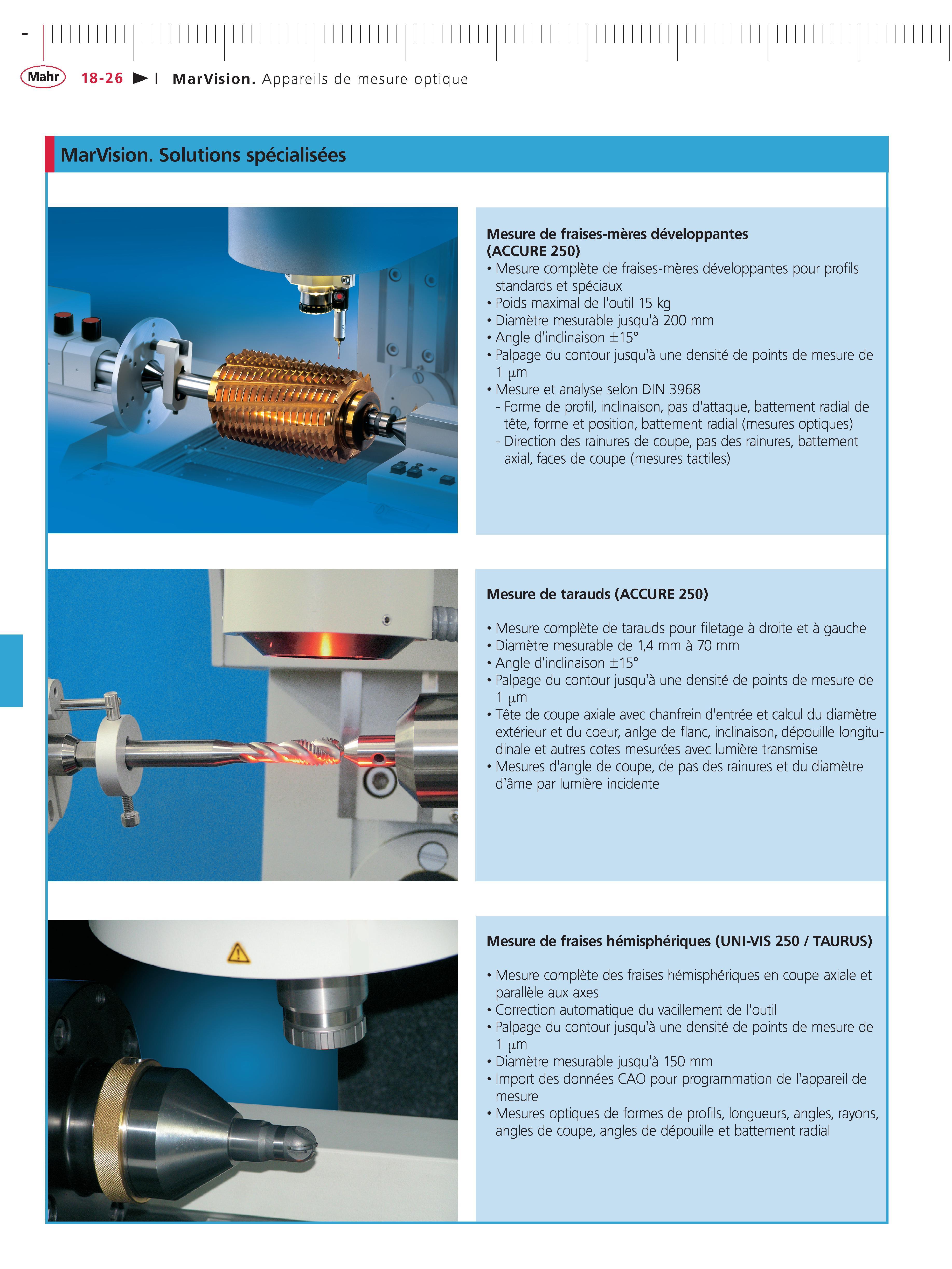

MarVision. Appareils de mesure optique MarVision. Solutions specialisees Mesure de fraises-meres developpantes (ACCURE 250) Mesure complete de fraises-meres developpantes pour profils standards et speciaux Poids maximal de loutil 15 kg Diametre mesurable jusqua 200 mm Angle dinclinaison 15 Palpage du contour jusqu'a une densite de points de mesure de 1 m Mesure et analyse selon DIN 3968 - Forme de profil inclinaison pas d'attaque battement radial de tete forme et position battement radial (mesures optiques) - Direction des rainures de coupe pas des rainures battement axial faces de coupe (mesures tactiles) Mesure de tarauds (ACCURE 250) Mesure complete de tarauds pour filetage a droite et a gauche Diametre mesurable de 14 mm a 70 mm Angle d'inclinaison 15 Palpage du contour jusqu'a une densite de points de mesure de 1 m Tete de coupe axiale avec chanfrein d'entree et calcul du diametre exterieur et du coeur anlge de flanc inclinaison depouille longitudinale et autres cotes mesurees avec lumiere transmise Mesures d'angle de coupe de pas des rainures et du diametre d'ame par lumiere incidente Mesure de fraises hemispheriques (UNI-VIS 250 TAURUS) Mesure complete des fraises hemispheriques en coupe axiale et parallele aux axes Correction automatique du vacillement de l'outil Palpage du contour jusqu'a une densite de points de mesure de 1 m Diametre mesurable jusqu'a 150 mm Import des donnees CAO pour programmation de l'appareil de mesure Mesures optiques de formes de profils longueurs angles rayons angles de coupe angles de depouille et battement radial
