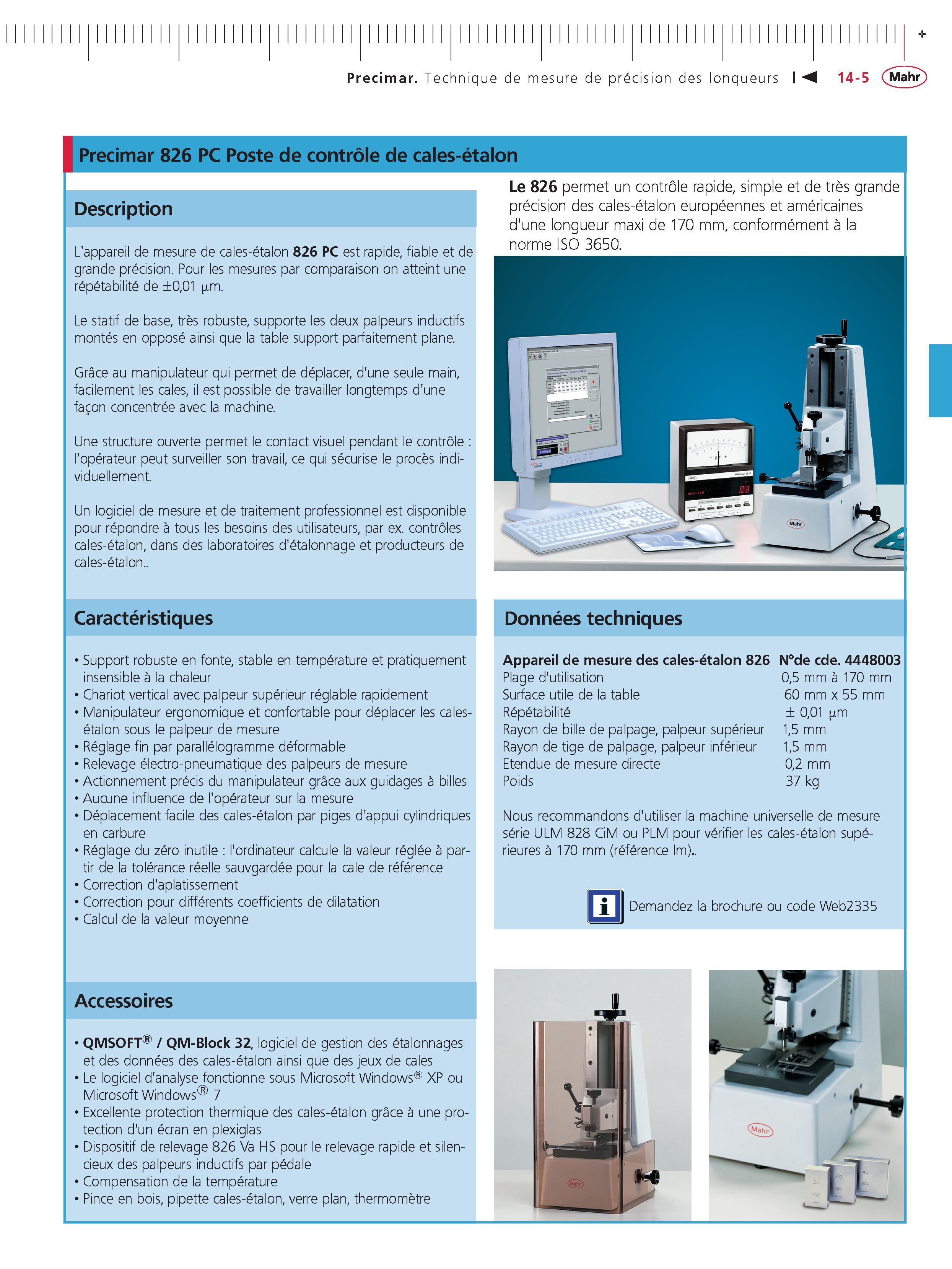

Precimar. Technique de mesure de precision des lonqueurs Precimar 826 PC Poste de controle de cales-etalon Description L'appareil de mesure de cales-etalon 826 PC est rapide fiable et de grande precision. Pour les mesures par comparaison on atteint une repetabilite de +001 Le statif de base tres robuste supporte les deux palpeurs inductifs montes en oppose ainsi que la table support parfaitement plane. Grace au manipulateur qui permet de deplacer d'une seule main facilement les cales il est possible de travailler longtemps d'une facon concentree avec la machine. Une structure ouverte permet le contact visuel pendant le controle l'operateur peut surveiller son travail ce qui securise le proces individuellement. Un logiciel de mesure et de traitement professionnel est disponible pour repondre a tous les besoins des utilisateurs par ex. controles cales-etalon dans des laboratoires d'etalonnage et producteurs de cales-etalon.. Caracteristiques Support robuste en fonte stable en temperature et pratiquement insensible a la chaleur Chariot vertical avec palpeur superieur reglable rapidement Manipulateur ergonomique et confortable pour deplacer les cales-etalon sous le palpeur de mesure Reglage fin par parallelogramme deformable Relevage electro-pneumatique des palpeurs de mesure Actionnement precis du manipulateur grace aux guidages a billes Aucune influence de l'operateur sur la mesure Deplacement facile des cales-etalon par piges d'appui cylindriques en carbure Reglage du zero inutile l'ordinateur calcule la valeur reglee a partir de la tolerance reelle sauvgardee pour la cale de reference Correction d'aplatissement Correction pour differents coefficients de dilatation Calcul de la valeur moyenne Accessoires QMSOFT QM-Block 32 logiciel de gestion des etalonnages et des donnees des cales-etalon ainsi que des jeux de cales Le logiciel d'analyse fonctionne sous Microsoft Windows XP ou Microsoft Windows 7 Excellente protection thermique des cales-etalon grace a une protection d'un ecran en plexiglas Dispositif de relevage 826 Va HS pour le relevage rapide et silencieux des palpeurs inductifs par pedale Compensation de la temperature Pince en bois pipette cales-etalon verre plan thermometre Le 826 permet un controle rapide simple et de tres grande precision des cales-etalon europeennes et americaines d'une longueur maxi de 170 mm conformement a la norme ISO 3650. Donnees techniques Appareil de mesure des cales-etalon 826 Nde cde. 4448003 Plage d'utilisation Surface utile de la table Repetabilite Rayon de bille de palpage palpeur superieur Rayon de tige de palpage palpeur inferieur Etendue de mesure directe Poids 05 mm a 170 mm 60 mm x 55 mm + 001 m 1.5 mm 1.5 mm 02 mm 37 kg Nous recommandons d'utiliser la machine universelle de mesure serie ULM 828 CiM ou PLM pour verifier les cales-etalon superieures a 170 mm (reference lm).. m Demandez la brochure ou code Web2335
